Систем за вентилација на уредот - назначување, основни и

Живеејќи во селата, практично не размислувате за вентилација, понекогаш доволно е куќата да ја направи наједноставната конструкција. Друга работа е кога треба да потрошите работно време во градските канцеларии, чии прозорци го превидуваат патот. Во овој случај, отворањето на прозорецот не само што не дава пристап до свеж воздух, туку, обратно, само ја влошува атмосферата во просторијата.

Цел

Денес е невозможно да се замисли било какво производство без вентилација, како и простории во стан или куќа.

Неговата употреба е доста обемна, а опремата, иако различна во разновидност, но во реалноста се состои од три главни групи кои се вклучени:

• создавање на проток на воздух;
• третман на воздух;
• дистрибуција на воздух низ просториите.

Исто така, треба да се идентификуваат дополнителни компоненти за системите за вентилација, кои може да се сметаат за составен дел од нив, што може да ги негираат несаканите ефекти од работата:

• оган амортизери;
• топлинска изолација;
• пригушувачи.

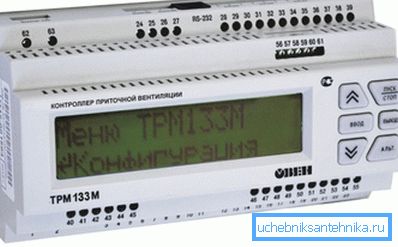

Совет: сите комплексни системи за вентилација мора да бидат опремени со автоматизација.

Структура

Опремата зависи од типот на вентилација. На пример, внесувањето се состои од елементи кои:

За распределба на протокот на воздух со користење на следните делови на вентилациони системи:

1. Воздушни дистрибутери:

• млазници со млазници;
• решетки;
• перфорирани панели;
• плафонски светилки;
• слот уреди.

1. Воздушни канали.

1. Уреди за регулирање и заклучување тип - вентили, дијафрагми.

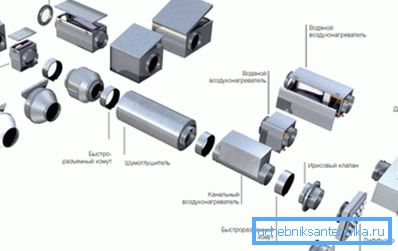

Главните елементи на системот за вентилација

Како и со било кој дизајн, неговото правилно функционирање мора да биде обезбедено од неговите индивидуални елементи, кои можат да работат независно или да бидат синхронизирани со останатото преку автоматизација:

1. Решетка за воздух Првиот прифаќа чист воздух што доаѓа од надвор, неговата цена зависи од големината и материјалот. Најчесто тоа е правоаголна или круг, исто така има и овални или обичаи. Нивната задача не е само декоративна, туку и практична - да го заштити системот за вентилација од различни загадувачки материи, како и врнежите.

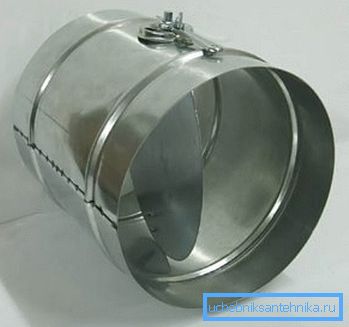

1. Воздушен вентил Тој е дизајниран да го контролира протокот на воздух и исто така спречува надворешен воздух да влезе во системот ако е исклучен. Особено е потребно за време на студената сезона, инаку замрзнување на воздух и лапавица ќе падне во куќата и стан. Можете да го инсталирате лесно со свои раце.

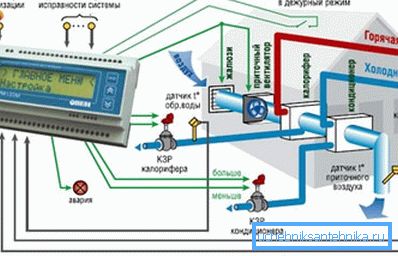

Најчесто, кај системите за вентилација на свеж воздух, вентилот се синхронизира на вентилот со помош на електричен погон, со што се автоматизира неговата контрола. Ако греачот се вклучи - вентилот се отвара, кога се исклучува - се затвора.

1. Воздушен филтер важен елемент на системот, заштитувајќи го од пената, прашината, инсектите и нечистотијата. Вообичаено, се користи грубо чистење, кое може да ги зафати честичките помали од 10 микрони Материјалот на филтерот во овој случај е акрилик. Доколку е потребно, да се зголеми заштитата на упатствата за вентилација, препорачува да се инсталира фин филтер кој ќе ги одложува честичките со големина до 1 микрон, како и многу фини филтри кои не дозволуваат честичките да паднат до 0,1 микрони.

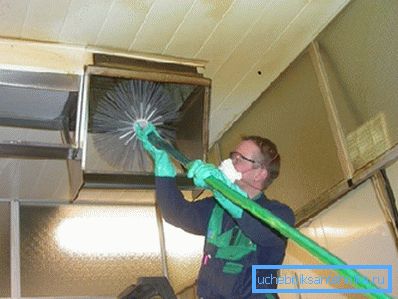

Совет: следете го уредот и исчистете го од остатоци и прашина секој месец.

Препорачуваме да инсталирате сензор за притисок за дијагностицирање на филтерот, кој е способен да ја следи разликата во притисокот на воздухот на влезот и излезот на системот за вентилација.

1. Навивач што се користи во сите принудени системи за размена на воздух и статички притисок во системот за вентилација. Има два главни параметри - обемот на испорачаниот воздух и притисокот. Со дизајн, тие можат да бидат аксијални и центрифугални.

Првиот доби одобрување од клиенти поради неговата сигурност и високи перформанси. Недостаток е што тие создаваат низок вкупен притисок, поради што брзината на протокот на воздух во каналите за ликвидација значително се намалува. Во овој случај, препорачуваме употреба на радијални модели на вентилатори кои можат да создадат проток на висок притисок.

Совет: најновите модели на европски производители на вентилациони уреди се задоволни со низок шум и мали димензии.

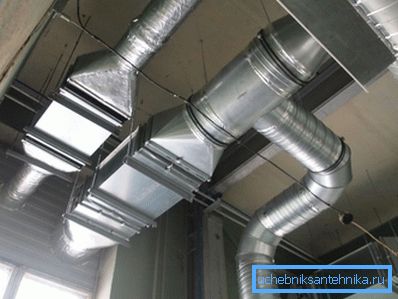

1. Воздушни канали дизајниран да го дистрибуира третираниот воздух низ зградата откако ќе го напушти пригушувачот.

Тие се обединети во мрежа која се состои од:

• се врти;
• адаптери;
• маици.

Нивниот избор го прават:

• површина на попречниот пресек - зависи од потребната воздушна размена, која се определува со пресметка, како и од максимално утврдената брзина на воздухот;
• форма - круг или правоаголна, помалку овална;
• вкочанетост - флексибилно, полу-флексибилно и круто.

Совет: за време на работата, дозволената брзина во системот за вентилација мора да се почитува, во спротивно каналот ќе стане извор на бучава.

Цврсти канали за воздух се направени од поцинкуван лим, тие можат да бидат правоаголни или круг. За одредени услови, тие можат да произведуваат нерѓосувачки челик.

Полу-флексибилни и флексибилни воздушни канали се направени од повеќеслојна алуминиумска фолија, тие се округли во пресек, кој е олеснет со рамка направена од челична жица, извиткана во спирала. Овој дизајн е погоден за транспорт, бидејќи може да се преклопи "хармоника".

Недостаток е високата аеродинамичка отпорност поради нерамна внатрешна површина, па затоа треба да се користат на проекти со мала должина.

Дополнителни

Заклучок

При дизајнирање на систем за вентилација, неопходно е да се разбере не само неговата цел, туку и уредот. Тогаш ќе биде полесно да се знае каде, што и каде да се инсталираат елементите, и за што ќе се користат во иднина. Конвенционално, ние можеме да ги поврземе некои од нив со главните, а други со дополнителни.

Видеото во оваа статија ќе ви помогне да пронајдете дополнителни информации за оваа тема.
