Што е издувна вентилација - карактеристики и видови

Вентилација е еден од инженерските системи за одржување на живот, одговорен за ефикасна циркулација на воздухот во било кој тип на простории. Отсуството на правилно организиран систем за вентилација може да доведе до стагнација на воздухот, промени на нивото на влажност при што е можно формирање на мувла, габи и непријатен мирис во собата. Ајде да погледнеме како функционира издувната вентилација и колку е добра.

Цел на издувната вентилација и неговите типови

Главната задача на овој систем е да го циркулира протокот на воздух во просториите. Се изведува со организирање на движење на воздухот што влегува во собата однадвор и негово последователно непречено отстранување.

За ваша информација! Протокот на воздух од улицата се базира на принципот на издувна вентилација. Без ова, во собата со качулка, воздухот ќе се редефинира.

Системи за вентилација на домаќинствата

Системот на издувна вентилација на становите и, на пример, канцелариски простор може да се подели на:

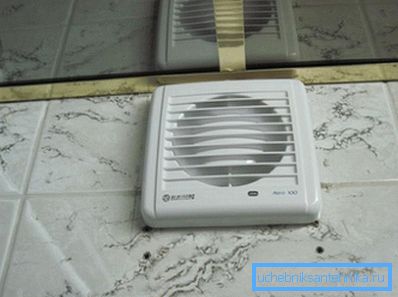

• Прилагодено, што е, служи за една или повеќе соседни соби. Обично за станбени простории тоа е кујна и бања, или вентилација на земја приватна куќа. Онаму каде што природната размена на воздухот е невозможна, потребна е инсталација на издувната вентилација со присила. За ова вентилаторот (центрифугален или аксијален) е вграден во каналот за вентилација.

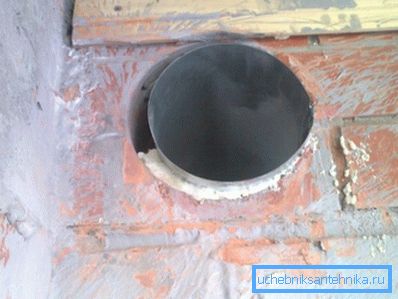

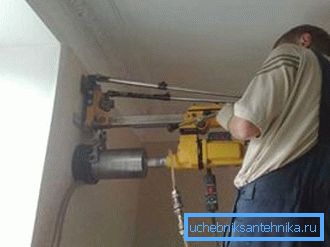

• Отстранувањето на воздухот од бањите обично се одвива преку мали оџаци за вентилација, поставени во изградбата на тавани или директно на улица преку надворешниот ѕид.
• Можно е да се комбинираат екстракти од неколку бањи во заеднички канал.

Забелешка! Вентилаторот, како по правило, лесно се поврзува со рацете паралелно со прекинувачот за светлата. Понекогаш е инсталирано дополнително времено реле, продолжувајќи го работењето на вентилаторот по исклучувањето на осветлувањето за некое време.

• Навивачите се опремени со посебен вентил кој овозможува движење на воздухот кога уредот е вклучен и го заклучува премин кога е исклучен.

• Во кујните, за да се лоцира отстранување на чад и пар над шпоретот, се поставува чадор, кој исто така носи украсен товар. Аспираторот е опремен со вентилатор и филтер кој се состои од:

• Масни и нечисти мрежи.
• Кертриџ со супстанции кои ги неутрализираат непријатните мириси. Ова е обично сорбент, на пример, активиран јаглерод. Овој уред треба да се замени околу 2-3 пати годишно, кога станува валкан.

• Централна. Овие се наредени, на пример, во станбени згради, каде издувната вентилација во станот се изведува преку систем на одделни канали кои имаат пристап до покривот на објектот. Ова особено важи за армирано-бетонски префабрикувани високо-појавувања, каде што дизајнот на одделни издувни системи е тежок.

• Секој стан во бањата и кујната има излез со вградена решетка за вентилација на вертикалниот канал за вентилација.
• Сите канали одат на покривот каде што навивачите се поставени над нив.
• Можете да ги комбинирате вертикалните канали во една на врвот од зградата и да инсталирате еден моќен вентилатор.
• Доколку во домот се градат технички подни, вертикалните канали за вентилација се собираат во заеднички главен воздушен канал во оваа просторија. Тоа може да му служи на моторот за издувна вентилација, инсталиран во надградба над моторот соба на лифт вратило.

Интересно Карактеристика на централната вентилација на станбени згради е обезбедување на звучна изолација. Така што соседите не се слушаат преку каналите за вентилација, во нив се вградени специјални абсорбери на звук.

• Комбиниран издувните системи се опремени со предности и недостатоци на централната и индивидуалната вентилација.

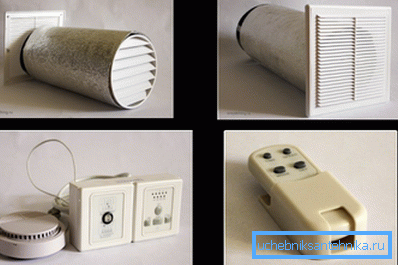

Во прилог на вентилаторите, се практикува инсталација во системите за вентилација на вентилот за издувни вентили или едноставна решетка која овозможува размена на воздух без присила. Вентилациониот вентил е прилагодлив амортизер, со прицврстувачки елемент, одговорен за интензитетот на отстранување на воздухот од просторијата.

Сите горенаведени уреди се поставени директно на влезот во вентилациониот канал.

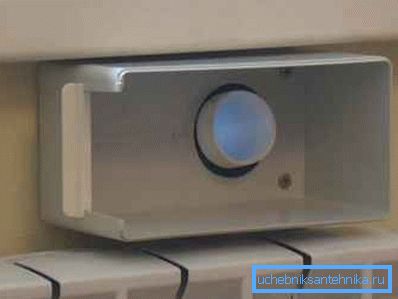

Внимание! Во просториите каде што дрвени прозорци за метална пластика сè уште не се менуваат, не можете да се грижите за природниот проток на воздухот, дури и при затворени прозорци. Кога ги заменувате прозорците со пластика, обидете се да добиете дизајн со вграден вентил за воздух.

Вентилација на индустриски простории

Индустриската вентилација за издувни гасови покрај создавањето на удобна работна средина врши неколку задачи, во зависност од намената на производството:

• Отстранување на гасови во особено опасни подрачја.
• Обезбедување доволно влечење во котлите.
• Дополнителни топло делови, итн.

Системите за вентилација во производството се дизајнирани земајќи ги предвид многу фактори:

• Цел на претпријатието.
• Површина на индустриски простории.
• Бројот на луѓе кои работат во одредена просторија и нивниот вид активност.
• Бројот и природата на опремата што работи во работилниците, итн.

Обрни внимание! При пресметувањето на вентилацијата мора да се земат предвид климатските карактеристики на регионот во кој се наоѓа производството.

Според принципот на работа издувната вентилација во производството може да биде:

• Природно.
• Принудени.
• Мешан тип.

Природната вентилација во производството, како и во секојдневниот живот, се изведува со продор на воздух од надвор и негово отстранување низ вентилационите канали.

Потисот со овој метод на вентилација на просториите зависи од конвенциите на околната атмосфера:

• Притисок.
• Температурни разлики.
• Брзини на ветер

Употребата на воздухот тече низ дупките во вентилационите канали. Во производствените простории, овие отвори се наоѓаат на висина од 180 и 400 см од подот.

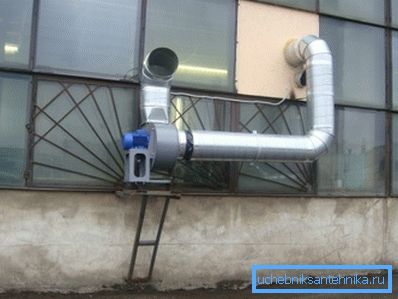

Присилниот систем е опремен со специјална опрема - аксијални вентилатори, кои помагаат активно да го отстрануваат издувниот воздух од просторијата.

Во случај на употреба на принудно воздух принудно вентилирање коло, вентилаторот обезбедува дополнителна снабдување со воздух во потребниот волумен, зголемување на ефикасноста на воздухот размена.

Моќноста на вентилаторот е избрана врз основа на проектираните пресметки за потребната воздушна размена.

Совет! При изборот на соодветна единица не е препорачливо да се отстапува од оваа вредност на голем начин (со маргина), бидејќи цената на индустрискиот вентилатор директно зависи од неговата моќност. Покрај тоа, ова би значело непотребно пречекорување на трошоците во неговото понатамошно работење.

Дизајн на системот за вентилација

Како и создавањето на која било друга инженерска комуникација, уредот за издувни вентилации претходи пресметки и дизајн.

Овој процес се изведува според техничките спецификации и се состои од:

• Утврдување на моќноста на вентилацијата оптимална за просторија со специфичен волумен и цел.
• Пресметка на должини и делови од воздушни канали.
• Завршување на канал фитинзи и дополнителни уреди.
• Пресметка и избор на опрема.
• Изборот на потрошен материјал.

Одредување на размена на воздух

Главната техничка инструкција за дизајнот на вентилација е SNiP 41-01-2003, со кој се регулира нормативната стапка на размена на воздух за различни простории, во зависност од нивната функционална намена. Исто така, овој документ ги предвидува следните норми за потрошувачка на воздух за час од страна на едно лице, во зависност од професијата:

Забелешка! Тоа се должи на правилата и прописите кои постојат за системите за размена на воздух, се препорачува да се инсталира издувна вентилација со помош на специјализирани работници.

• За производни простории:

• Со природна вентилација - 30m3.
• Без природна вентилација - 60m3.

Стандардна мултипликалност на воздушната размена - вредност без единица мерка, што укажува на бројот на пати целосна замена на воздухот во одредена просторија во рок од еден час:

• За станбени простории - девизниот курс на воздухот е 1, но не помалку од 30 m3 / h по лице.
• За бањи и кујни - девизниот курс на воздухот е 1,5, но не помалку од 60 m3 / h по лице.

Знаејќи ги овие вредности и параметри на просторијата, можно е да се пресмета дизајнерскиот капацитет на вентилацијата на два начини:

• Првиот со користење на размена на воздух според формулата L = n * V, каде што:

• L е пресметаната моќ на вентилација.
• n - нормативна фреквенција на размена на воздух.
• V е волуменот на просторијата, еднаков на производот на неговата површина и висина.

Како по правило, потребната номинална моќност на системот за вентилација паѓа во опсегот:

• 100-500 m3 / h за станови.
• 1000-2500 м3 // ч за приватни куќи.
• 1000-15000 м3 / ч за административни, магацински и индустриски простории.

Составот на системот за вентилација

Откако сте го добиле дизајнерскиот капацитет за вентилација, можете да почнете да го составувате изгледот на неговите главни елементи.

Составот на типичен вентилациски систем вклучува:

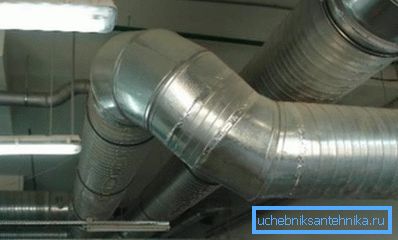

• Црево за вентилација за издувни гасови - круг воздушен канал, или кутија со правоаголен пресек, за распределба на воздухот во сите простории. Неговата должина, конфигурација и површина на пресек зависат од изгледот на просториите, како и од дизајнерските карактеристики на одреден систем и неговата намена.
• Решетката за довод на воздух е поставена директно на влезот во вентилациониот канал.
• Вентилатор за гарантирана доволна размена на воздух.

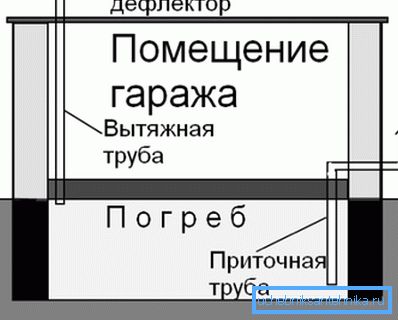

• Филтер за прочистување на воздухот од механички и хемиски нечистотии. Филтрите се користат и во опасно производство (во гаражи, во автомобилските услуги и др.) И во секојдневниот живот. Постојат два вида филтри:

• Може да се замени за еднократна употреба.
• Расчистени. Тие можат да бидат демонтирани, исчистени и вратени на место.

Ве потсетуваме дека дизајнот и инсталацијата на системот за вентилација е подобро да се обезбеди во рацете на професионалци.

Заклучок

Сега знаете разликата помеѓу природната издувна вентилација и вештачки креирана, опремена во простории со висока влажност. Во овој случај, подобро е да се изгради овој систем пред крајот на поправката, така што ќе биде полесно да се сокрие грозното разгранување на каналот.

Во презентираното видео во оваа статија ќе најдете дополнителни информации за оваа тема.
