Шема за вентилација: како да се создаде нов проект и да се

И во изградбата на нов и во одржувањето на постојниот систем за вентилација, императив е да се знае како функционира. За да се разберат сите негови нијанси и карактеристики, ќе им се помогне на системот за вентилација - во Хрушчов, модерен станбен комплекс, приватна станбена куќа или друг објект.

Упатствата дадени во овој материјал ги опишуваат основните правила за подготовка и употреба на овие документи.

Карактеристики на работа со техничка документација

Треба да читате дијаграми

Дури и пред изградбата на приватна куќа за живеење, планирање на поправки во станот, земајќи ги предвид можностите за завршна обработка во амам или бања, треба да се грижите за дизајнот и графиконот на разни инженерски мрежи, вклучувајќи и вентилација. Грешки и недостатоци направени во оваа фаза на изградба ќе биде многу тешко да се поправат со свои раце по неговото завршување.

Сепак, можно е ефикасно да се решат проблемите и да се постигне удобна микроклима во куќата кога не учествувавте во развојот на проектот и изградбата на објектот. Во овој случај, само ќе биде неопходно да се заменат или надградат оние делови од вентилациската мрежа што значително ја намалуваат севкупната ефикасност на системот.

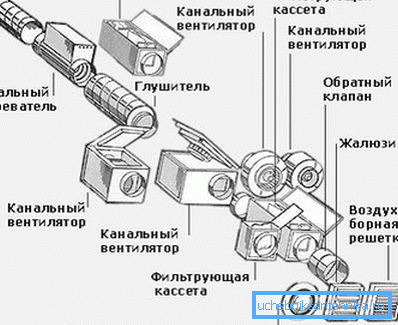

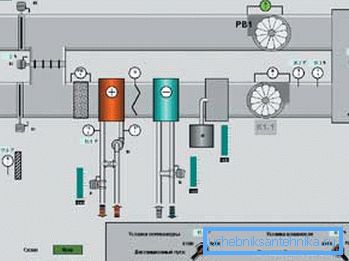

Тука повторно, постојната или новокомпилирана мнемоничка шема на вентилација е корисна, на која оваа или онаа опрема е означена со специјални симболи, како и нејзините својствени технички карактеристики и карактеристики. Потребно е само да се научи да се направи разлика, на пример, со назначување на неповратен вентил во вентилациската шема, од стрелките како неа, што укажува на присуство на сосема различни компоненти и склопови.

Општи барања за проекти

При изработка на документација во врска со системот за снабдување со свеж воздух, важно е да се земат предвид следниве параметри:

• број на подови во куќата;
• надворешно загадување на воздухот;
• ниво на бучава на отворено;
• категорија за пожарна безбедност.

При подготовката на системот за вентилација, покрај параметрите за ефикасност, треба да се обрне внимание на неколку дополнителни фактори:

• можноста за ширење на оган низ каналите за вентилација за време на пожар;
• можноста за ладење на просториите и пенетрација во нив од загадениот воздух низ воздушни канали со голем пресек.

Со цел да се избегнат претходно споменатите проблеми, препорачливо е да се предвиди употреба на огноотпорни материјали и опрема, како и вградување на заштитни вентилациони вентили кои го спречуваат појавувањето на обратен удар во вентилацијата.

Дизајнирање на нов систем за вентилација

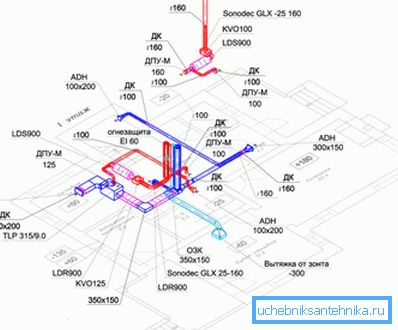

Детална шема на системот за вентилација (вклучувајќи аксонометриски) е неопходна за координација на проектот за приватна куќа што се гради во контролните и супервизорските инстанци.

Во овој случај, задолжителен услов е инсталирање на опрема која може да ја префрли потребната количина воздух:

• за простории во кои се планира постојан престој на луѓе - 3 кубни. метри на час за 1 квадратен. квадратен метар;
• за бањи во комбинација со тоалети - 50 кубни. метри на час;
• за посебни простории за водовод - 25 кубни. метри на час.

Исто така е важно да се запамети дека со цел ефикасно да се обезбедат жителите на куќа или стан со свеж воздух, потребно е да тече. Затоа, документацијата за снабдување обично е прикачена на проектната документација.

Обрни внимание! Опремата и воздушните канали што се користат мора да се усогласат не само со санитарни стандарди, туку и со барања за заштита од пожар. Во спротивно, проектот подготвен од вас нема да биде одобрен од страна на пожарниот инспекторат.

При креирање на цртеж и изведување на инженерски пресметки потребно е да се земат предвид и следниве параметри:

• тип на вентилација што се користи;
• начинот на дистрибуција на протокот на воздух во просториите;
• присуството во системот за вентилација чист воздух;
• потребата за инсталација и дизајн на обновување на топлина.

Покрај тоа, не треба да заборавиме на естетската компонента. Воздушните канали, влезните и издувните решетки треба органски да се вклопат во дизајнот на просториите и да не се мешаат во живеењето или работењето на луѓето.

Надградба на постоечки систем

Често постојат ситуации кога е неопходно да се замени или надгради вентилационата мрежа во веќе изградена и нарачана зграда. Ова е доста време одземаат процес, сепак, тоа е сосема прифатлива за само-имплементација.

Совет! Трошокот за преработка на готови комунални услуги е секогаш повисок од развојот и инсталирањето на нови. Затоа, секогаш внимателно дизајнирајте ги и пресметајте ги сите параметри. Тоа ќе се исплати многу пати во иднина.

Процесот на преработка на постоечката вентилација се состои од неколку последователни фази:

• пресметување на волуменот на циркулирачки воздух;
• избор на делови од воздушниот канал;
• изберете го типот вентилатори, филтри и друга неопходна опрема.

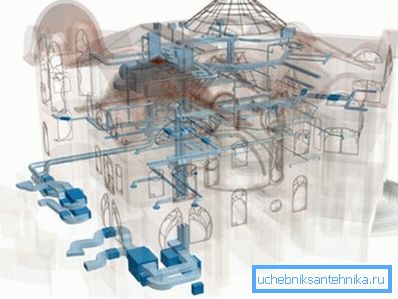

Потоа се подготвува природен вентилациски дијаграм или цртеж на механички систем за размена на воздух, се одредува место за поставување на канали и опрема за фиксирање и се изведуваат градежни работи.

Системи за вентилација на станбени згради

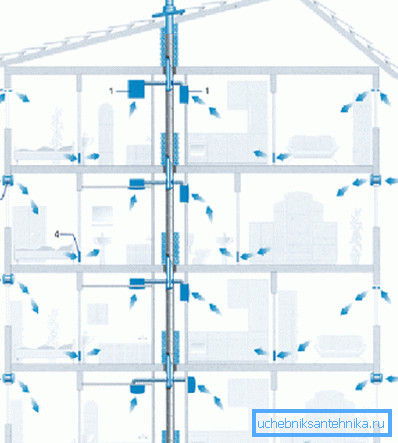

Принципот на функционирање на системот за вентилација во модерна градска куќа се базира на природниот проток на воздух кој доаѓа преку отворени прозорци и врати и се вади преку заеднички вентилациони канали.

Во старите куќи (до 5 ката високо) е можно да се организира посебна издувна вратичка за секој стан. Во повеќе модерни згради, воздушните канали од становите излегуваат во заеднички канал, кој завршува на техничкиот под, обезбедувајќи го саканото ниво на влечење.

Во новите високи згради (повеќе од 24 спрата), покрај главната вентилациона вратило, се гради таканаречен забрзувачки канал, кој е поврзан со главниот. Благодарение на ова решение, се зголемува обемот на пумпаниот воздух, а влажноста и температурата во сите соби се стабилизираат.

Заклучок

Добар домашен господар се разликува од неговиот не многу вешти соработник во тоа што секогаш подготвува шема на идното создавање пред да почне да работи. Ова исто така важи и за системи за вентилација. Достапноста на јасна и лесна за читање документација не само што ја олеснува работата на работниците, туку и овозможува лесно решавање на проблемите што произлегуваат.

За повеќе информации за развој и подготовка на градежна документација, можете да научите од видеото во оваа статија.
