Самостојна вентилација: едноставни решенија

Предмет на овој член е инсталација на вентилација со свои раце. Тоа нема да биде апстрактни рефлексии и сложени пресметки: овој материјал е обид на авторот да го сподели своето скромно искуство во опремувањето на системот за вентилација во сопствената куќа. Па, да почнеме.

Праисторија

Пред некое време, авторот се преселил во нова куќа. Тоа беше една приказна зграда со голем и висок подрум, кој беше веднаш позициониран како дома фитнес и работилница. Подоцна беше планирано да се изгради станбено затоплен сведување.

Главниот проблем на првиот станбен кат беше целосното отсуство на систем за вентилација.

Последиците, веќе видливи на почетокот на првата зима, беа сосема предвидливи:

• Воздухот во просторијата, и покрај периодичното проветрување, брзо стана застарен и влажен.

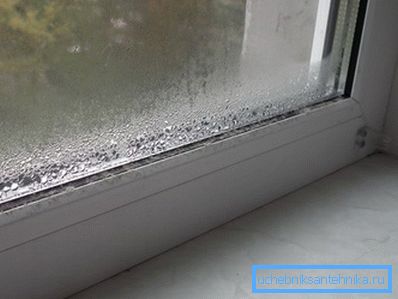

• Прозорците со еден панел постојано беа покриени со кондензат, кој го истураше по стаклото и формираше локви на прозорците.

• Конечно, субјективно, куќата беше многу ладна. И покрај фактот дека термометарот покажа доста разумни +18 степени.

Референца: со зголемување на влажноста, топлината и топлинската спроводливост на воздухот се зголемуваат. Тоа е причината зошто во студените клими е многу тешко да се толерира студот и топлината.

Задачата беше очигледна: следеше со минимално време и пари (со што, по купувањето куќа, се разбира, не беше толку добро) да се обезбеди нормална вентилација.

Една година подоцна, за време на изградбата на таванот, моравме да дизајнираме и изградиме уште една посебна вентилирана јамка. Бидејќи секој од подови имаше посебен влез, не беше пожелно да се комбинираат воздушните канали.

Пресметки

За почеток, неопходно е да се процени очекуваната вентилациска изведба. Инструкциите за негово пресметување беа пронајдени во тековната SNiP:

Алтернативна проценка на планираните перформанси се базира на бројот на луѓе кои постојано се во собата. Едно лице во будното состојба треба да изнесува најмалку 60 m3 / h; за лице за спиење - 30 m3 / час.

Броење според првиот алгоритам даде резултат од 240 м3 / час, според вториот - 100 (просечна потрошувачка на воздух од две лица, врз основа на 8 часа спиење и 16 часа будност).

Имајќи ги предвид спецификите на изгледот на куќата, како појдовна точка беше избран капацитет од 120 м3 / ч.

Приземје

Шематски дијаграм

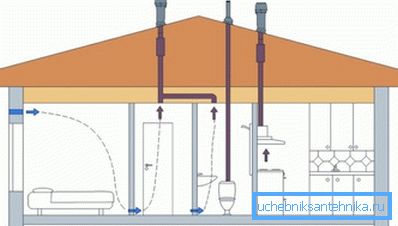

По размислувањето за можни решенија, изборот на авторот се фокусираше на издувната вентилација со принудна индукција и екстракција на воздух во заеднички канал од неколку простории - спална соба, комбинирана бања и кујна-трпезарија. Беше одлучено да се направи воздушен прилив пасивен, а не од улица, но малку неконвенционално - низ подрумот.

Имаше неколку причини.

• Речиси готови вентилациони канали заедно со сите простории кои беа планирани за вентилација, веќе постоеја. Градителите во процесот на завршна обработка завршиле со жлеб на заштитен ѕид на жлебот помеѓу болтот, кој се користел за поддршка на подните плочи и надворешниот ѕид. Само остана да организира избор на воздух од каналот и да ги исече решетките во неа.

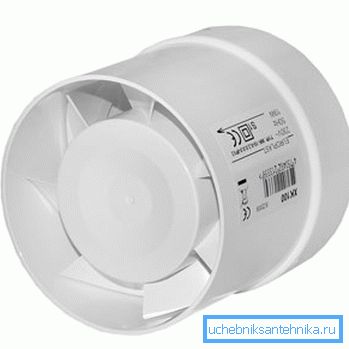

• Природната вентилација беше непривлечна поради непредвидливи перформанси. Силните ветришта што се карактеристични за регионот ќе предизвикаат засилено забрзување на размената на воздух; но во летната топлина, со минимална температурна делта помеѓу улицата и куќата, ќе падне на речиси нула. Навивач на канали, напротив, ќе ги повлече своите 120 м3 / час, без оглед на надворешните услови.

• Минималната цена на компонентите. Малку работи напред, вреди да се спомене дека вкупните трошоци за набавки не надминаа 1.500 рубли.
• Симболични оперативни трошоци. Овде е приближна врска помеѓу перформансите и потрошувачката на енергија на вентилаторот на каналот:

Одделни коментари бараат циркулација на свеж воздух низ подрумот.

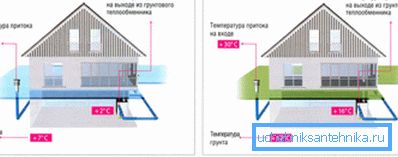

Постои такво нешто како геотермална вентилација. Високото име ја крие едноставната шема, според која, особено, вентилацијата често се гради во селска куќа со свои раце: цевките за достава со значителна должина се закопани во земјата малку под нивото на замрзнување.

Референца: на длабочина од еден метар од нивото на пенетрација на мраз, температурата на почвата не зависи од регионот и е +8 - + 14С.

Како резултат на тоа, влезниот воздух има стабилна температура, која е малку зависна од сезоната и временски услови. Во лето, куќите се релативно кул, во зима - топло. И сето ова со минимална потрошувачка на енергија: електричната енергија се троши само за превоз на воздух.

Меѓутоа, во овој конкретен случај, под куќата постоеше подготвен извор на воздух со постојана температура од околу 14 степени - суво подрум со површина од 75 квадратни метри, вдлабнато под нивото на пенетрација на мраз. Поврзувањето со пар канали со домови на врвот беше многу полесно отколку поставување неколку десетици метри цевка под земја.

Рече - направено.

Имплементација

1. Од страната на улицата низ надворешниот ѕид дупката беше прободена во каналот. За работа потребни удар со круна.
2. Собранието беше подготвено од стандардна канализација цевка со дијаметар од 110 милиметри, агол, чадор (дефлектор) и компензаторна цевка. Вториот дозволил да инсталира вентилатор на каналот и да го поправа, оставајќи ја конекцијата да се расчисти.
3. Под местото за инсталирање вентилатор се отвора дупка во каналот во кој веднаш се инсталира пластична капак со капакот. Во иднина, тоа ќе биде корисно за одржување и / или замена на вентилаторот.
4. Склоп на цевка, агол, чадор и вентилатор со поврзаната жица се вметнува во дупка во ѕидот и е запечатена. Зафатената пена е запечатена со акрилен кит: полиуретанската пена не му се допаѓа ултравиолетово зрачење и брзо почнува да се распаѓа во светлината.
5. Моќноста на вентилаторот се изведува од најблискиот излез преку кабелскиот канал и се отвора со прекинувач.
6. Во drywall, затворање на каналот, неколку вентилација решетки се вградени и цевка е извлечена од хаубата над шпоретот на кујната.

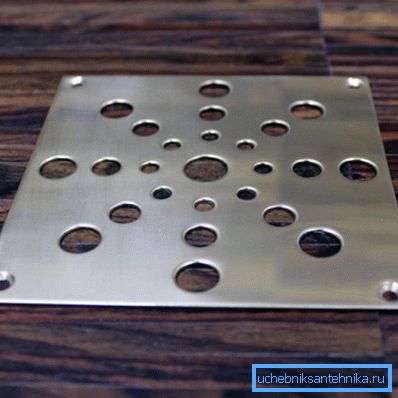

7. Во подот отвори се избираат за екстракција на воздух од подрумот. Тие беа затворени од мрежи со мрежи за заштита од инсекти.

Резултати

Влага и кондензација на прозорците се заборавени, како лош сон. Воздухот во куќата стана свеж и умерено сув.

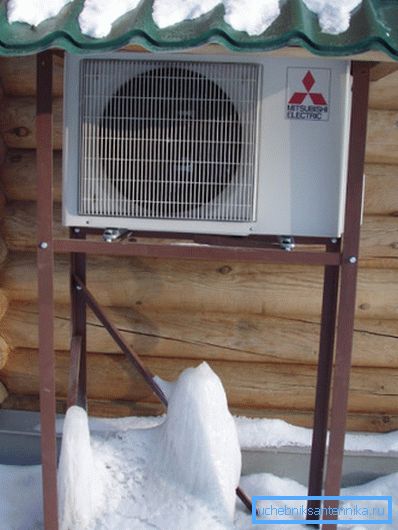

Поради приливот на топол воздух во зима, куќата со загревање исклучила целосно одржувана температура од +12 степени. За да се одржи удобна температура од + 20-22 степени, има доволно работење на една инверторска клима со топлинска моќ од околу 3,2 kW.

Нијанса: сцената - брегот на Крим. Јасно е дека протокот на топлина од 3 киловати нема да биде доволен никаде на Далечниот Исток. Освен тоа, инвертерите во режим на загревање остануваат да функционираат во најдобар случај на -25 ° C

Бетонски вентилациски канал, жичен со drywall, работи како многу ефикасен придушувач. Работата на вентилаторот во куќата не се слуша во принцип.

Поткровје

Една година подоцна, изградбата на подот на таванот достигна точка кога беше неопходно да се опреми вентилација во неа.

По аналогија со првиот кат, вентилацијата на сведување беше издувена со пасивен прилив. Наместо вентилација, во овој случај се користеше канализациона цевка со дијаметар од 110 милиметри - едноставно затоа што не мораше да оди далеку.

Во овој момент, сличноста со системот за вентилација изградена порано беше завршена.

• Во принцип недостига посветен канал за влез.. Доводот за воздух е обезбеден со протекување покриен со челичен лим покривен лист на поткровјето. Има доволно мали празнини помеѓу листовите на покривниот материјал за оваа намена во изобилство.

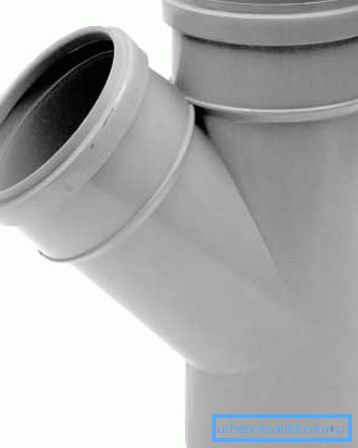

• Една маичка е инсталирана во каналот на вентилаторот пред вентилаторот.. Преку еден извор, воздухот се повлекува од комбинираната бања која се наоѓа во средината на таванот; преку втората - останатиот дел од просторијата е вентилиран.

• Ventkanal скриени гипс таванот. Во таванот на тоалетот е монтирана решетка за решетката, на која една чешма на маичката е цврсто закачена. Но, остатокот од просторијата е вентилиран директно преку просторот над таванот: влезот на воздухот оди директно од него; од дневните простории влегува воздух низ четири гребени во аглите на таванот.

Патем: ова обезбедува постојана вентилација на сплавови и изолација помеѓу нив.

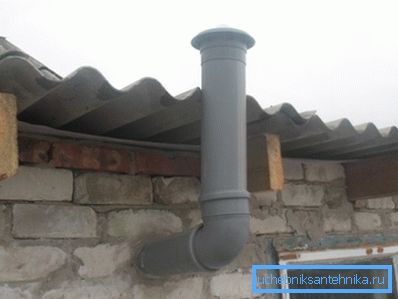

На улица ventkanal со чадор - дефлектор прикажани преку еден од gables. Така, авторот се ослободи од проблемите на запечатување на излезот: жлебот беше доволен за да се наполни и кит; од вода и снег е заштитен со покривен надлет.

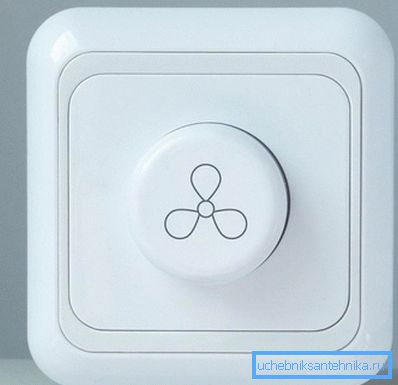

Колото за напојување на вентилаторот беше опремено со затемнување. Тоа ви овозможува да изберете помеѓу молчи и продуктивни начини на вентилација во зависност од тоа колку луѓе се наоѓаат на таванот.

Заклучок

Лесно е да се забележи дека изградбата на ефикасен вентилациски систем се покажа како многу едноставна и не е премногу скапа.

Дополнителни тематски информации, како и обично, може да се најдат во видеото во овој напис. Успеси!
