Резиденцијална вентилација: шеми и регулаторни барања

Како може да се спроведе вентилација во станбена зграда - стан или приватно? Што велат сегашните градежни кодови за ова? Кои стандарди на проток на воздух треба да се следат при само-дизајнирање?

Како да се спроведе размена на воздух во приватна куќа? Да се ​​обидеме да го дознаеме.

Регулаторни барања

Да почнеме со проучување на постојните прописи. Крај на SNiP за вентилација на станбени објекти - 2.04.05-91 Греење, вентилација и климатизација и 2.08.01-89 Станбени објекти.

За погодност на читателот, заедно ги донесуваме клучните барања на документите.

Температура

За дневна соба, тоа се одредува според температурата на најстудените пет дена во годината.

• Со својата вредност над -31С во просториите потребно е да се поддржат најмалку +18С.
• Кога температурата на најстудената петдневна недела е под -31C, барањата се нешто повисоки: собите треба да бидат најмалку + 20C.

За аголни простории со најмалку две заеднички ѕидови со улица, стапките се 2 степени повисоки - +20 и + 22С, соодветно.

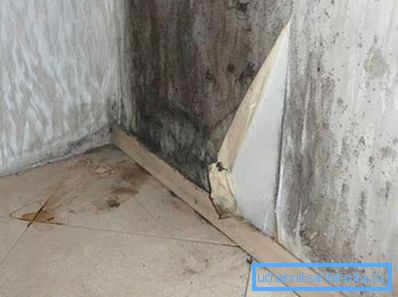

Корисно: варијабилноста на барањата се должи на фактот дека при ниски температури и зголемување на загубата на топлина, точката на росење (точка во дебелината на оградата, каде што започнува кондензацијата на водена пареа) се поместува кон внатрешната површина. На наведените температури се исклучува замрзнување на ѕидот.

За купатило, минималната температура е + 18C, за бањи и тушеви - +24.

Размена на воздух

Кои се вентилациони норми на станбени простории (поточно, стапката на размена на воздух во нив)?

Дополнителни барања

Кои други барања и препораки може да се најдат во SNiP за греење и вентилација на станбени згради?

• Шема за вентилација може да обезбеди размена на воздух помеѓу одделни простории. Едноставно кажано, може да се организира хаубата во кујната, а протокот на воздух - во спалната соба. Всушност, документот ја наведува препораката: издувната вентилација треба да се обезбеди во кујни, бањи, бањи, тоалети и кабинети за сушење.

• Вентилацијата на станот треба да се поврзе со општиот вентилациски канал не помалку од 2 метри од нивото на таванот. Наставата е дизајнирана да ја минимизира веројатноста за превртување во ветровито време.
• Кога користат посебни простории во станбена куќа за јавна употреба, тие се снабдуваат со сопствен вентилациски систем, кој не е поврзан со куќата.
• На најстудените петдневни температури под -40 ° C за трикатни и повисоки згради, дозволена е опрема за принудна вентилација со системи за греење.
• Гасни котли и колони со испуштање на производи за согорување во општата вентилација може да се инсталираат само во згради не повисоки од пет спрата. Котли на цврсто гориво и бојлери за вода може воопшто да се инсталираат само во едно- и два спрата згради.
• Се препорачува снабдување со воздух во просториите со постојан престој на луѓе. Која, всушност, повторно нè води до веќе споменатата шема: протокот на воздух низ дневните простории и издувните гасови низ кујната и бањата.

Како функционира

Значи, ги проучувавме основните барања за вентилација на станбени простории. И како е вентилација во станбени згради и приватни куќи?

Станбени згради

Традиции

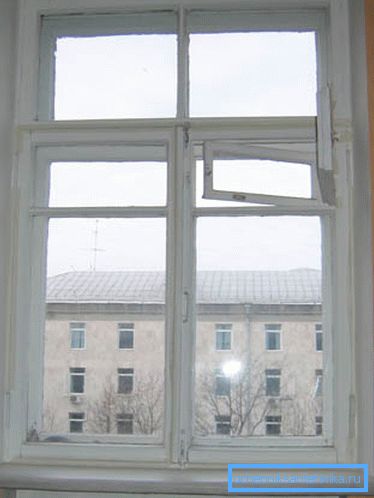

Шемата традиционална за Русија и за целиот постсоветски простор е природна вентилација, која ја користи разликата во густината помеѓу топол и ладен воздух за размена на воздух. Топлината е истерана до горниот дел од просторијата и од таму до вентилациониот канал; приливот на студ во куќите на советската конструкција беше обезбеден од вентилите за вентилација и лабавите фитинг дрвени рамки.

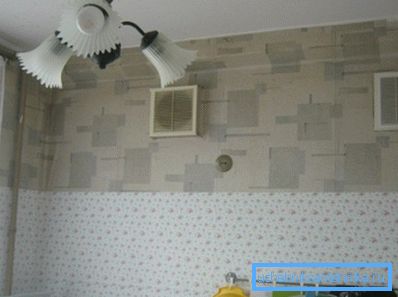

Издувната вентилација е опремена според веќе споменатата шема: во бањи, тоалети и во кујни. Просториите беа вентилирани со свеж воздух.

Бидејќи сопствен вертикален канал за вентилација за секој стан е луксуз кој не е дозволен во високи згради, системите за вентилација на индивидуалните станови почнаа да се комбинираат со вертикални шахти.

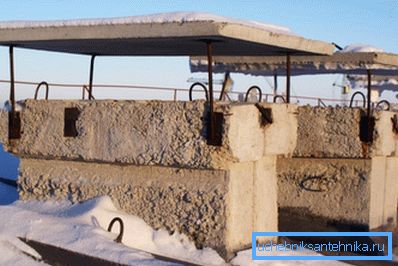

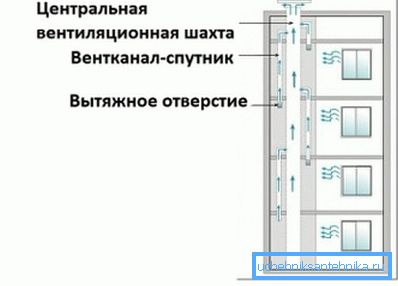

Рудниците беа обединети со хоризонтален канал, кој е доведен до покривот и опремен со чадор за да се заштити од врнежите; излезот на секој стан беше снабден со краток вертикален канал - сателит кој спречи воздушна размена меѓу становите.

Кои се предностите на таквата шема:

• Едноставност на изградбата и, како резултат на тоа, минимални инвестициони трошоци.

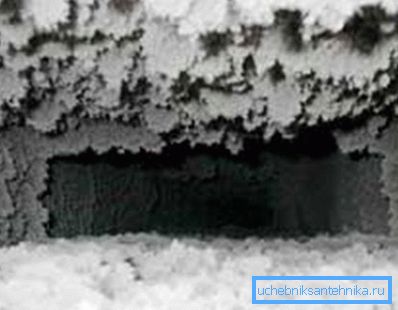

• Минимални оперативни трошоци. Во суштина, тие се намалуваат само до ретко чистење на запушените вентилациони канали. Причината за затнување е саѓи од шпорети на гас и, ретко, повреди при градежни работи.

• Протокот на свеж воздух во собата директно од улицата, без потреба од било која средна обработка.

Се разбира, тоа не беше без недостатоци.

• На горните катови, притисокот кој обезбедува работа на вентилација е минимален. Од тука - чести случаи на озлогласени превртување на удар во ветровито време.
• Долгиот канал со груб ѕид (традиционални материјали од рудникот и гранките во станот - тула и бетон) обезбедува висока аеродинамичка отпорност, намалувајќи ја ефикасноста на вентилацијата.
• Каналите често протекуваат: цементен малтер се користи за поврзување на нивните елементи. Протекувањето на воздухот дополнително ја намалува влечната сила.

Модерност

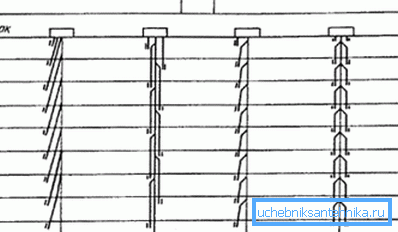

Неодамна, со изградбата на нови згради, сé повеќе се спроведува шема со топол сведување. Како изгледа таа?

Хоризонталните канали што поврзуваат неколку рудници се нешто од минатото. Наместо тоа, целиот сведување се претвори во комора за статички притисок.

Важно: поради стабилизацијата на високата температура на таванот, се решава еден од главните проблеми на горниот кат - ладниот таван. Како резултат на тоа, барањата за греење се намалуваат.

Рудници во комбинација со хоризонтални чешми во една единствена единица на индустриско производство. Ова го минимизира бројот на потенцијално протекциони соединенија.

Ослободување од таванот е инсталиран во секој дел од куќата. Неговата комбинација со машинската сала на лифтот, без да го наруши архитектонскиот изглед на куќата, ја зголемува висината на прашањето до 2 метри од нивото на покривот, со што дополнително се зголемува влечноста.

Чадори, заштитувајќи го рудникот од дожд и снег, ги нема: тие предизвикаа пад на ударот. Наместо нив, на база на рудникот е поставена палета со мозоци во канализациониот систем.

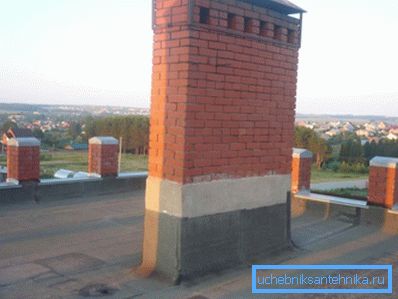

Рудникот што се отвора на покривот се здоби со квадратен пресек, кој ја подобри влечната сила во ветровито време, без оглед на насоката на ветрот.

Таванот, составен од армирано-бетонски плочи, почна да се подели на делови.

Притоа решени се два проблема:

1. Протокот на воздух од различни влезови не може да се измеша. Нивното мешање под одредени услови може да доведе до фактот дека ударот во еден канал ќе се зголеми на сметка на друг канал.
2. Беа забележани релевантните прописи за заштита од пожар: огноотпорна поделба може да го спречи ширењето на производи со топло согорување за време на пожарот.

Кој е резултатот?

• Работата на вентилација воопшто стана постабилна, независно од силата и насоката на ветрот.
• Аеродинамичкиот отпор на сателитскиот канал се зголеми од 1-1,5 до 6-9 Па, што ја направи воздушната размена во становите помалку зависни од подот.

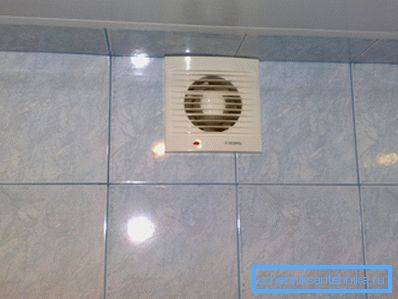

Нијанса: на првите два спрата, влечната сила сеуште може да биде недоволна, бидејќи каналите - сателитите со потребната висина - едноставно не можат да бидат сместени. Проблемот е целосно решен со инсталирање издувни вентилатори во становите: во оваа шема, нивната работа повеќе не може да доведе до фактот дека издувниот воздух од еден стан ќе влезе во другиот.

Принудени издувни гасови

Главниот проблем на било која природна вентилација шема е неговата зависност од силата на ветерот.

Решението за овој проблем е сосема очигледно:

1. Аеродинамичкиот отпор на рудникот е вештачки потценет (на пример, со поставување на прилагодливи вентили).
2. Оската се испорачува со радијален вентилатор со систем за намалување на бучавата.

Цената на зголемената ефикасност е мало зголемување на оперативните трошоци и инвестициската вредност на проектот.

Странско искуство

Прилично интересна вентилација шема се спроведува во мулти-станбени згради од страна на германски градители.

• Издувната вентилација е организирана преку кујната и комбинираната бања.

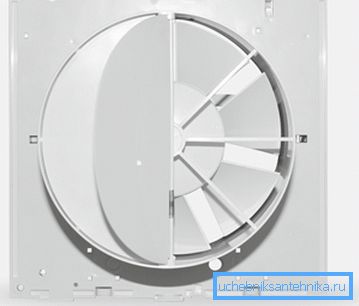

• Доводот за воздух е заеднички канал кој се отвора во просторијата со неколку мали отвори околу нејзиниот периметар и со централен вентил опремен со соленоид и вратен пролет. Воздушниот канал има високо аеродинамично влечење и камера за замолчување звук.

Како функционира:

• Во режим на подготвеност, аспираторот се изведува во ограничена количина.
• Кога ќе го вклучите светлото во бањата или насилно ја снабдите моќноста со кујнскиот вентил, капацитетот на влезот во воздухот драматично се зголемува; Покрај тоа, принудена вентилација е активирана.

Изградба на приватни куќи

Јасно е дека за еднокреветни куќи нема општа вентилација шема: проектот е составен за одредена структура. Авторот ќе си дозволи да ги сподели своите сопствени мисли, поддржан од искуството за поставување на вентилација во неговата куќа.

Селекција на шемата

Изборот се фокусираше на издувната вентилација со присилно поттикнување и природен прилив на воздух низ подрумот.

Имаше неколку мотиви.

• Издувната вентилација вклучува поставување на еден канал.. Набавка и издувни гасови - две, што значи многу поголем обем на работа и оштетување на поправките кои веќе се направени.

Треба да се разјасни: во овој случај каналот за издувни гасови веќе е. Во оваа улога, се појави жлебот на градителите меѓу трегер, на кој се потпирале подните плочи и надворешниот ѕид. Беше потребно само да се дупчат дупките за влез на воздух и да се организира издувните гасови на улица.

• Пресметката на природната вентилација на станбени згради е исклучително сложена; за оваа намена се користат или сложени формули кои ги земаат во предвид многу варијабли, или онлајн калкулатори, кои често даваат несигурни резултати. При присилен издувен гас, перформансите со минимална грешка се еднакви на перформансите на вентилаторот за издувни гасови.

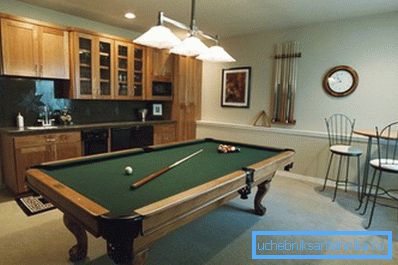

• Доводот за воздух од подрумот (сув и лоциран под нивото на земјата) овозможи стабилно одржување на температурата на воздухот без оглед на времето.. Температурата на почвата под точката на замрзнување се одржува на +10 - +14 степени.

• Оперативните трошоци се занемарливи. Ние даваме табела за зависноста на моќта што ја троши вентилаторот врз неговата изведба.

Имплементација

Спроведувањето на шемата со свои раце бараше минимални трошоци за време и пари.

• Протокот на воздух е организиран во дневните простории. Дупките во подот се покриени со мрежи со мрежи за заштита од инсекти.

• Издувни решетки инсталирани во гипс картон, затворање на каналот помеѓу завртката и ѕидот.
• Од каналот до улицата беше удредена дупка во која беше инсталирана издувна цевка со вентилатор на канал и чадор за да се заштити од дожд и снег. Цевката е запечатена и замачкана; вентилаторот е опремен со далечински прекинувач.

Вкупните трошоци изнесуваа околу 1.500 рубли. Нивото на влажност во куќата се стабилизира на задоволително ниво; Температурата во зима со исклучување на греењето е најмалку + 12C.

Заклучок

Се надеваме дека нашиот минијатурен преглед за тоа како да се организира вентилација ќе биде корисен за читателот.

Како и обично, видеото во овој напис содржи дополнителни тематски материјали. Успеси!
