Различни видови и големини на вентилационите решетки

22-03-2018
Вентилација

Повеќето уреди за природна и принудна размена на воздух не одат без заштита од странски елементи кои влегуваат во каналите, како по правило, ова е вентилациона решетка од 100x100 mm, 200200 mm или со други големини, кои можат да бидат направени од различни материјали.

Големините, пред сè, зависат од делот на воздушниот канал, но ние самите често го избираме материјалот, иако во некои случаи постојат строги упатства за ова прашање. Сега ќе кажеме повеќе за таквите помошни елементи и ви го прикажуваме видеото во оваа статија за јасност.

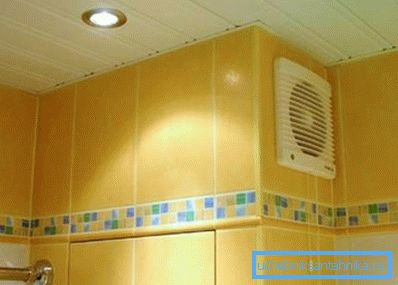

200-200 вентилација решетка со аксијален вентилатор во бањата

Решетки

Забелешка Заштитните уреди, како што е вентилационата скара 150 на 150 или со големи димензии, се монтираат на прозорците за проветрување за да се спречи влегувањето на странските елементи во двете насоки. Повеќето од нив се опремени со комарец мрежи кои ја штитат просторијата од влегувањето на инсектите низ вентилационите канали.

Кои видови и видови на вентилација се потребни за?

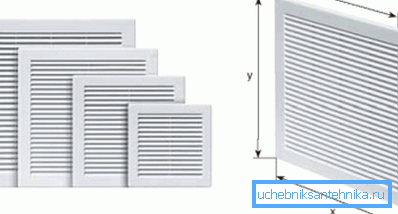

Пластична решетка за решетка 100 со 100 и други големини
  • Пред сè, треба да знаете дека заштитните решетки, како такви, не се потребни за сите видови вентилација и опрема, но прво ќе погледнеме каков вид на вентилација е можна.
  • Доколку циркулацијата на воздухот се случува унилатерално, тогаш тоа значи систем за напојување или издувување, иако е можна и двојна варијанта, каде што е можно системот за напојување и издувни гасови.
  • Покрај тоа, протокот на воздух може да се движи природно или под притисок (механички), за кој се користат различни типови електрични вентилатори - аксијално и радијално.
  • Освен тоа, системите за вентилација се од општа и локална намена - за локална намена, решетките, како по правило, не се користат и ако е потребна некоја заштитна бариера, тогаш обично се користи пластична или метална комарец мрежа.
  • Исто така, вентилација скара од 600 на 600, но уште почесто од правоаголна форма е потребно за циркулација на топол воздух во камини. Овде, греењето на конвекционото воздух се одвива и се поставува помеѓу каминалната сала и конвекторскиот канал. Таквите решетки се поставени и одоздола и одозгора, односно на влезот и на излезот од протокот на воздух.
  • Покрај тоа, во издувната вентилација во простории со високи тавани се користат т.н. анемостати, кои се крајната точка на распределбата на протокот на воздух.

Материјали

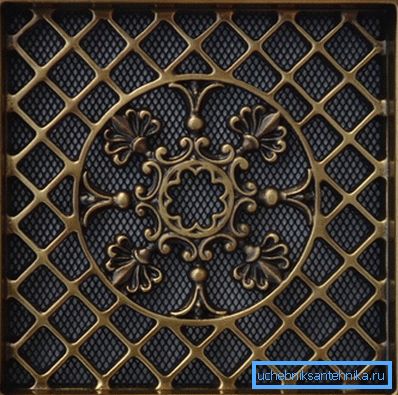

Алуминиумска решетка за вентилација 400 за 400 со електроплирана обвивка

Ако зборуваме за квалитет, тогаш за декоративни цели најчесто се користат обоени метали - бакар и алуминиум, иако ова е почесто направено од алуминиум, бидејќи во прилог на украсни украси, овој материјал прави едноредни и дворедни, прилагодливи и нерегулирани решетки со ролетни.

Побарувачката за овој метал за производство на такви производи директно зависи од неговите антикорозивни својства, ниската специфична тежина и леснотијата на обработка. Се разбира, исто така можете да најдете украс од алуминиум од леано железо, но ова се однесува повеќе на ретки производи и е многу ретко во нашево време.

Алуминиумска решетка со решетка од редови 500x500 RG

За индустриските простории и јавните згради, исто така е многу попрактично да се користи челик и алуминиум, а главната улога овде не се игра со цената на материјалот, туку со својата сила. На пример, вентилационата скара од 600x600 mm од пластиката ќе се разбуди, и ако е поставена на ниво на човечки раст, тогаш едноставно може да се скрши од небрежност.

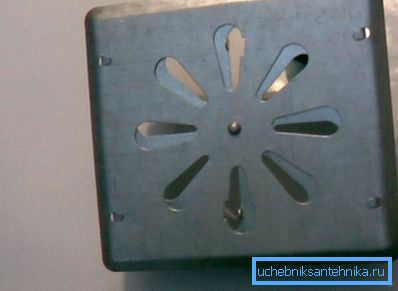

Прилагодлива вентилациона скара 250 250 галванизиран челик

Не само што ролетни се предмет на прилагодување, туку и уреди со бравата, така што во горната слика ќе видите само таков производ изработен од поцинкуван челичен лим - најчесто се користи за инсталација од надворешната страна на зградата, иако се случува инсталацијата да биде соодветна, а внатре е просторија за складирање, комунални и индустриски простории.

Декоративна решетка за вентилација од малтер од 125 до 125

Исто така, за декоративна декорација, издувните вентилациони решетки изработени од гипс или дрво изгледаат многу добро. Се разбира, невозможно е за нив да го регулираат интензитетот на протокот на воздух, но за снабдување и издувен систем тие се одлични.

Пластична едножична решетка за вентилација 150x150 mm

Се разбира, пластиката најчесто се користи за домашни цели, а тоа е она што најчесто го гледаме на издувните прозорци на тоалетите, малите продавници на канцелариите, студиските простории и така натаму. Како по правило, таквите производи се направени во форма на цврста рамка со подвижни (прилагодливи) и најчесто неподвижни ролетни, иако е можно да се исполнат конструкциите со прилагодлива амортизери, тука е само обликот на производот.

Димензии

Геометриски решенија на серијата СТАНДАРТ

Геометриските форми, бојата и големината на производите, за кои се дискутира во овој член, можат да бидат сосема различни едни од други. Во прилог на плоштадот и правоаголникот, често може да се најде круг, а малку поретко октагон, овален, полуовален, а понекогаш дури и триаголник. Подолу можете да видите табела со најпопуларни големини за алуминиумски решетки со решетки од серијата VP-NN.

Вертикална (мм) Хоризонтална (мм)
100 150 200 300 400 500 600 700 800 900 1000
Цена (Бришење)?
100 232 266 286 331 372 433 486 560 599 640 703
150 320 359 398 486 572 650 738 824 902 989 1067
200 349 395 448 539 639 729 829 930 1020 1120 1212
250 438 496 552 666 794 908 1032 1158 1274 1400 1515
300 467 531 594 750 861 988 1124 1265 1391 1533 1659
350 660 729 798 937 1092 1231 1370 1525 1664 1819 1958 година
400 857 937 1019 1182 1364 1526 1689 1870 2034 2215 2377
450 1049 1050 1138 1312 1508 1684 1859 2053 2228 2424 2599
500 1141 1256 1371 1601 1853 2084 2312 2565 2796 3047 3278
550 1275 1412 1551 1829 2134 2411 2689 2992 3272 3337 3540

Табела на геометриски параметри и цени во рубли

Забелешка Во оваа табела ги гледате геометриските параметри на решетките во екстремната лева вертикална и во горниот хоризонтален дел. Фактот што помеѓу нив (поголемиот дел од табелата) е приближниот трошок за 2014 година во рубли.

Анемостати

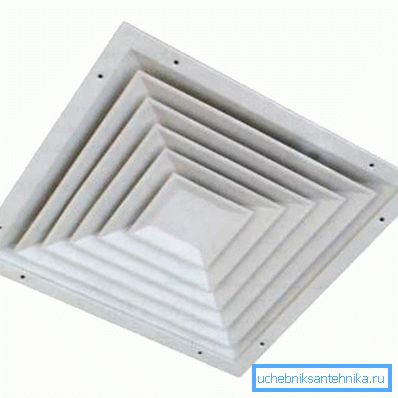

Анемостатна (дифузерска) решетка

Анемостатите се користат за вентилација на влезот, издувните гасови и издувните гасови, а најчесто имаат кружен облик со дијаметар од 100-125 мм, иако, како што можете да видите, гледајќи ја врвната фотографија, може да биде квадрат.

Таквите уреди можат да го регулираат интензитетот на протокот на воздух и се поставуваат на прозорецот на каналот или на таванот или на ѕидот. По правило, наставата дозволува користење на анемостати во простории до висина до 4 метри - со повисоки плафони ќе бидат неефикасни.

Камини

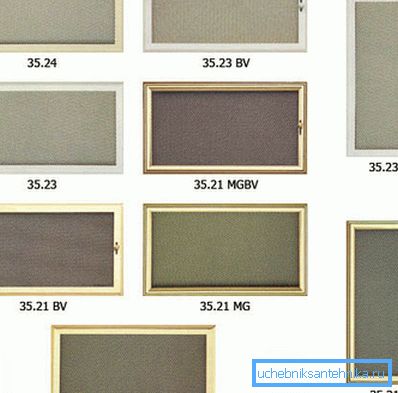

Воздушни мрежи за камини

При изборот на таков уред за огништето во секој случај, ќе треба да обрнете внимание на големината. Покрај тоа, во преден план овде не е само надворешниот периметар, туку и фактичката површина на дупките, иако овие параметри, се разбира, не се наведени во придружните документи.

Но, нема да ви биде тешко да ги земете овие читања самостојно користејќи ја најчестата метричка лента. Ако ја знаете пресечната површина на дупките, можете да ги следите препораките на компанијата за производство и монтажа на камини.

Заклучок

Како правило, дизајнерските карактеристики на вентилационите решетки се прилично едноставни и секогаш можете да инсталирате било кој од нив со свои раце. Но, прашањето не е само во инсталацијата - исто така ќе треба да ги изберете вистинските димензии, оптимално соодветен материјал, статусот на прилагодливост, одредена форма и дизајн кој најдобро се вклопува со овој објект.
