Проектирање издувна вентилација: основни правила и препораки

12-09-2018
Вентилација

Ефикасна вентилација е неопходна за секоја зграда, било да е тоа индустриски комплекс, земја куќа или стан во високи зграда. Прелиминарната изработка на проектот ќе ви овозможи да избегнете можни грешки во инженерството во процесот на изведување на инсталационите работи, за да ги извршите поекономично и поефикасно. Во оваа статија ги разгледуваме главните принципи на дизајнот на системите за вентилација.

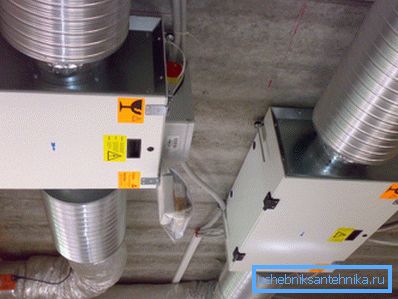

Шема на издувна вентилација на земја куќа

Општи одредби

Зошто зградата воопшто е вентилирана? Ајде да се справиме со ова прашање подетално, со цел целосно да го доживееме значењето на полноправниот вентилациски систем:

Цел

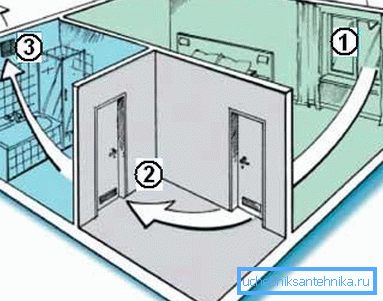

Воздушно движење во станот
  1. Замена на воздушните маси. Ако ова не е направено, тогаш во затворена просторија тие се акумулираат:
    • јаглерод диоксид, кој е производ на човечкото дишење;
    • јаглерод моноксид кој доаѓа од уредите за греење и шпорет и претставува најголема закана за здравјето на жителите; (Видете го и статијата Gofra за вентилација: карактеристики.)
    Последици од труење со јаглерод моноксид
      • непријатни мириси кои најчесто доаѓаат од тоалетот и го придружуваат процесот на готвење;
      • прав, патогени и можни екскрети на внатрешни работи.

      Воздухот со таков состав е непријатен, па дури и опасен за човечка конзумација, што може да доведе до појава на многу болести.

      1. Елиминација на влага. Навременото и ефикасно сушење на ѕидовите, подот, таванот и парчињата на мебелот помага да се спречи појавата на габи, мувла и развој на гнили процеси.
      Последиците од лошата вентилација во куќата

      Совет: Покрај уредувањето на системот за вентилација во местата на формирање на мувла, се препорачува да се применат специјални антисептици. Ова во голема мера ќе ја зголеми ефикасноста на проблемот.

      Видови

      Постојат две главни опции за спроведување на вентилација во приватна куќа или стан:

      Име Опис
      Природно Се изведува поради разлики во температурата и притисокот надвор и внатре во зградата. Во овој случај, многу е важно да се дизајнира оптималната големина и локација на вентилационите канали.
      Принудени Ова е природно, кое е подобрено со употреба на вентилатори, филтри и уреди за загревање. Тоа е многу важно снабдување со електрична енергија и издувна вентилација.

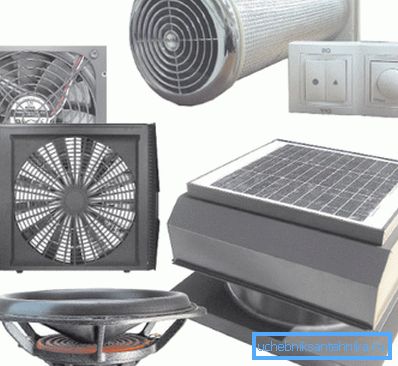

      Фотографии на опрема која врши принудна вентилација

      За мали апартмани обично е доволен природен систем, а капачите се наоѓаат во тоалетот и, се разбира, во кујната. Но, за пространа приватна куќа со повеќе од еден кат ви треба посложена организација на вентилација со идеен дизајн. (Видете исто така написот за вентилација на покривот: карактеристики.)

      Изработка на проект

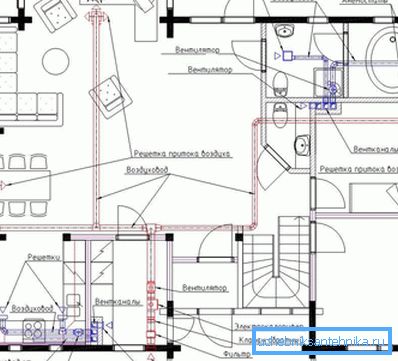

      Графички дизајниран проект за издувна вентилација

      Можете сами да го направите дизајнот или да ги направите специјалистите. Во секој случај, вреди да се запознаете со основните принципи на таквата задача.

      Совет: Се препорачува да се изврши дизајнот на системот за вентилација пред да започне изградбата на куќата Ова ќе ви овозможи да постигнете поголема ефикасност и да ги поставите вентилационите канали во дизајнот на просториите, кои ќе изгледаат повеќе естетски пријатни отколку да ги маскираат во веќе изградена зграда.

      Техничка задача

      Дизајнот на издувната вентилација започнува со подготовка на технички спецификации, при што треба да се земе предвид:

      • број на сите соби;
      • областа на секоја соба;
      • архитектурата на целата зграда;
      • функциите извршени од секоја соба;
      • бројот и локацијата на сите дополнителни објекти кои имаат значително влијание врз движењето на воздушните маси: бањи, климатизери, печки, камини и други слични инженерски конструкции.
      Бидете сигурни да го разгледате огништето кога ги ставате издувните дупки.

      Изработка на пресметки

      Сега, ајде да погледнеме како да ја пресметаме издувната вентилација. За да го направите ова, треба да ја најдеме прифатливата моќ на системот, измерена со бројот на кубни метри воздух на час што помина низ него, за секоја соба поединечно и за зградата како целина.

      Овој индикатор зависи од следниве два параметри:

      1. Стапка на размена на воздух на една соба. Оваа вредност нема димензија и го одредува интензитетот на замена на воздушните маси во зависност од функционалната намена на просторијата. На пример, за населени места е еднаква на 1, но не помалку од 30 м.3/ ч по лице, и за повеќе загадени тоалети и кујни - 1,5, но не помалку од 60 м3/ ч Така, пресметката на издувната вентилација се врши со формулата:

      L = n? V, каде

      L е потребниот индекс на моќност, n е нормализираната стапка на размена на воздухот, V е волуменот на просторијата.

      На пример, земете ја дневната соба со површина од 6 до 4 метри и висина на таванот од 2,5 метри: 1? 60 = 60 м3/ ч

      Дневна соба од 24 м2
      1. Максималниот број на луѓе во исто време. Дизајнот на вентилација, исто така, зависи од тоа колку луѓе можат да се соберат во собата, а упатството за наоѓање на таква врска е како што следува:

      L = N? LN, каде

      L е потребниот индекс на моќност, N е најголемиот број на луѓе кои истовремено може да се наоѓаат во собата, LN - нормализирана потрошувачка на воздух од страна на едно лице во зависност од функционалноста на просторијата. Според SNiP, последниот параметар може да ги земе следните вредности:

      Вид на соба Стандардна потрошувачка на воздух во проветрената област Регулаторна потрошувачка на воздух во незаразената област
      Производство 30 60
      Општински 40 60
      Станбени 30 60

      Тоа е, ако земете вентилирана дневна соба во куќа во која живеат 3 лица, добиваме: 3? 30 = 90 м3/ ч Бидејќи оваа вредност надминува, која ја добивме во претходниот пример, користејќи ја стапката на размена на воздух, ја земаме како основа за понатамошни пресметки.

      По сите потребни пресметки, обично излегува дека:

      1. За станови од повеќекатни згради потребна е вентилација со капацитет од 100 до 500 m.3/ ч

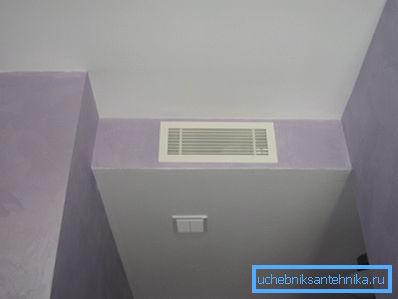

      Издувна дупка во станот
      1. За приватни куќи - од 1000 до 2500 м3/ ч

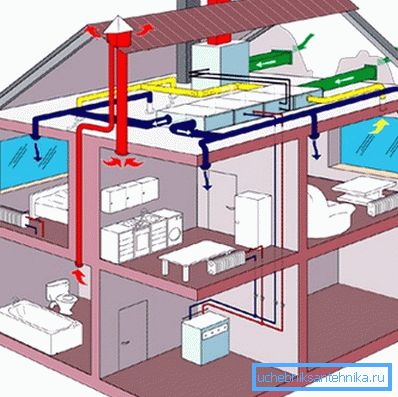

      Принудена воздушна и издувна вентилација на земјата куќа
      1. За индустриски објекти - од 1000 до 15000 м3/ ч Пресметката на издувната вентилација на индустриските простории е најкомплексната и опфатена.
      Фабрички систем за вентилација

      Карактеристики на дизајнот на вентилација за соби со површина поголема од 1000 m2

      Колку е покомплексен проектот и колку е поголем бројот на јазли што ги вклучува, толку е поголема нејзината цена. Ова треба да се разгледа кога ќе нарачате од експерти.

      Исто така треба да се грижите за присуството на елементи како што се:

      1. Вентилација комора. Ова е специјално обезбедена посебна просторија, во која се сместени целата опрема потребна за спроведување на ефективна принудна вентилација. Температурата во неа треба да биде приближно на исто ниво во текот на целата година.

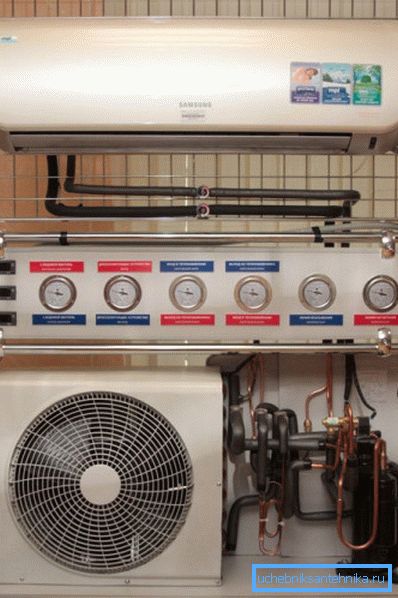

      Приватна куќа Ventkamera
      1. Високо квалитетна изолација. Ако во текот на денот звуците што доаѓаат од системот за вентилација може да ви изгледаат прифатливи за вас, а потоа ноќе, кога тишината владее наоколу, тие можат да предизвикаат големи непријатности.
      Звучна изолација на вентилациониот канал - клуч за добар сон
      1. Кога се користи грејач како грејач, исто така ќе треба да направите водоснабдување и да се грижите за хидроизолација на просториите.

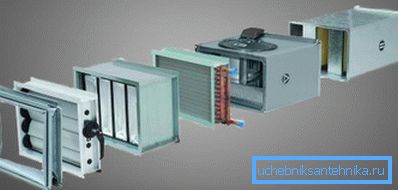

      Проток низ вентилација со бојлер

      Заклучок

      Разгледавме како да пресметаме издувна вентилација, како и карактеристики на неговиот дизајн. Неговиот капацитет се мери во бројот на дозволените кубни метри воздух на час, што е под влијание на функционалната намена на просторијата и на максималниот број на луѓе во просторијата во исто време.

      Некои пресметки можат да се направат независно, но за згради со големи површини подобро е да се ангажира помош од професионалци, бидејќи грешките направени со неискуство може да чинат како резултат многу поскапо од плаќањето за нивната работа.

      Изготвување на систем за вентилација на земјата

      Видеото во оваа статија ќе ве запознае со дополнителна количина на материјали кои се директно поврзани со наведената тема. Идејниот дизајн ќе ви помогне да создадете поефикасна вентилација.
