Проект за вентилација: фази на развој

Како да се направи типичен проект за вентилација за различни простории? Кои се нормите за размена на воздух? Како се пресметува делот од каналот?

Ајде да се обидеме да одговориме на овие и на некои други прашања.

Зошто ти е потребно

Но, всушност: зошто се обидувате да направите проект со свои раце кога масата на специјалисти е подготвена да ја понуди соодветната услуга? Главниот и најочигледен мотив е економијата. Приближната цена на проектот за вентилација за мало кафуле со површина до 100 квадратни метри е околу 15.000 рубли, што изгледа прилично нескромно во однос на позадината на постојаниот недостиг на средства во фазата на промоција на бизнисот.

Дополнително: само-дизајнирање на системот за вентилација бескорисно трае помалку време. Организацијата на профилот може да потроши за подготовка на работен нацрт до еден месец. Во меѓувреме, како што знаете, времето е пари: често не поминува повеќе од неколку недели помеѓу почетокот на завршувањето на работата и примањето на првиот посетител.

Фази на голем начин

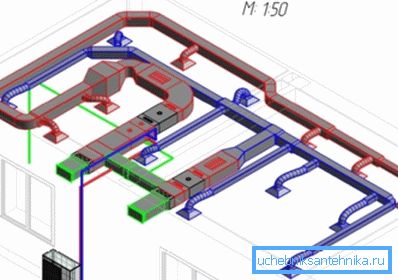

Лесно е да се подигне додатоци со асортиман на локални продавници. Исто така е лесно да се нацрта скица со наведување на големината на секој кој не прескокнувал часови по цртање на училиште.

Главните задачи се сведени на пресметки.

Што мислиме?

1. Продуктивност по воздух.
2. Дел од воздушни канали.
3. Капацитет на дистрибутери на воздух за влезната вентилација.

Ве молиме запомнете: вентилацијата со само еден издувен канал ќе биде прифатливо решение за стан или приватна куќа на мала област. На јавни места потребен е свеж воздух.

1. Потребата за притисок генериран од навивачите.
2. Потребата за греење на топлинска енергија и климатизација.

Во овој ред, и продолжи понатаму.

Перформанси

Се оценува на два начина:

1. Според кубниот капацитет на просторијата и разновидноста на размена на воздух, што зависи од неговата припадност на еден или друг функционален тип.
2. Според бројот на посетители.

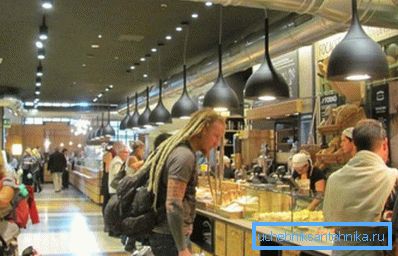

За јавна институција, ние треба да направиме и пресметки, а потоа да одбереме поголеми вредности.

Пресметка на фреквенцијата на размена на воздух

Формула за пресметка е L = n * V, каде што n е стапката на размена на воздухот и V е нејзиниот вкупен волумен во кубни метри. Волумен, како што е познато, се пресметува како производ на површина и висина.

Кој е параметарот n? Тоа зависи од видот на собата.

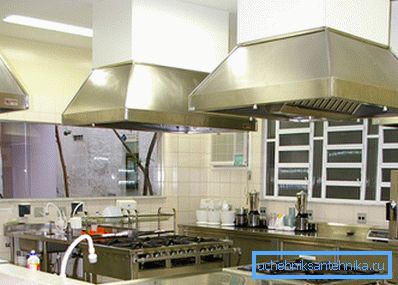

Забелешка: во некои случаи, сегашната SNiP не укажува на мноштвото, туку директна потреба за размена на воздух за просторија, санитарна опрема, шпорет итн.

Значи, за озлогласената кафе област од 100 м2 со висина на таванот од 3,5 метри со две шпорети за гас и еден тоалет за две тоалети, приближна потреба за размена на воздух ќе биде 2x100x3,5 + (50 * 2) + (50 * 2) = 1000 m3 / еден час

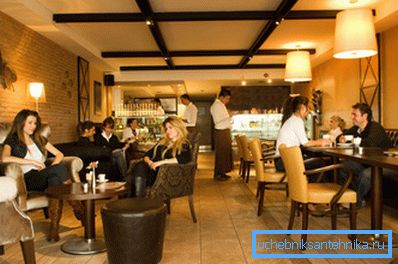

Пресметка според бројот на посетители

Тука, наставата за пресметка се сведува на множење на максималниот број посетители и потребата за воздух на едно лице (се претпоставува дека е 60 м3 / час за буден и 30 м3 / час за спиењето). Значи, со максимална искористеност на кафе од 20 луѓе (персонал и посетители) вреди да се започне од 20 * 60 = 1200 м3 / час. Бидејќи оваа вредност е поголема, вреди да се отфрли од него во иднина.

Дел

Се пресметува како S = L * 2,778 / V, каде што:

• S е пресечна област на каналот.
• L - проток на воздух.
• V - стапка на проток на воздух.
• 2.778 - коефициент на координација на вредности, овозможувајќи да се добие резултат во квадратни сантиметри.

Јасно е дека зголемувањето на протокот ќе го намали пресекот, додека одржувањето на перформансите. Сепак, преценетата цена е зголемен бучава; затоа е обично ограничена на вредности од 3-4 m / s.

За нашиот случај, со брзина на проток од 4 m / s, минималниот дел на каналот ќе биде 1200 * 2.7878 / 4 = 833 cm2. Едноставната употреба на формулата на кружницата ни дава дијаметар од 33 сантиметри (заоблени до вистинската големина на цевката - 350 мм).

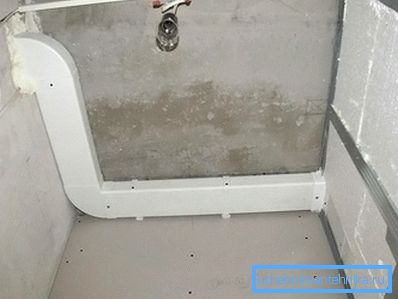

Забелешка: во пракса, правоаголни воздушни канали почесто се користат за скриени гарнитури. Нивниот пресек е еднаков на производот на страните: на пример, големината на 250x355 mm е погодна за нашиот случај.

Воздушни дистрибутери

Тука нема универзални формули: производите се избрани од каталогот во согласност со граничните услови.

Што точно?

• Големини.
• Редовен воздушен проток.
• Долг опсег со проток од 0,5 m / s (поголема брзина се перцепира како нацрт и води кон непријатност за посетителите).
• Ниво на бучава. За станбени простории, максимално дозволеното ниво на бучава на вентилација обично се претпоставува дека е 25 dB, за јавни места - 35 dB.

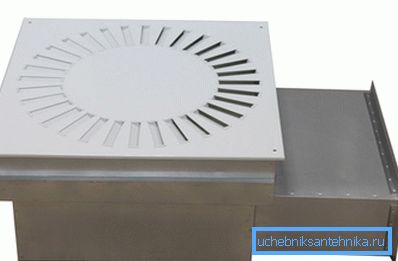

Совет: мора да постои статичка комора за притисок или адаптер пред решетката за воздух, што предизвикува протокот да се сврти под прав агол. Инаку, воздухот ќе се распределува нерамномерно низ неговата област, што ќе предизвика зголемување на бучавата или пад на пропусната моќ.

Притисок

Зависноста на потребниот притисок на подрачјето на проветруваната просторија е линеарна: со зголемување на површината, се зголемува должината на воздушните канали.

Лошата вест за дизајнерот е дека точната пресметка на отпорноста на вентилација е многу комплицирана, бидејќи зависи од тежината на променливите:

• Дијаметарот на цевката.
• Бројот на врски и вртења.
• Присуство на филтри и грејачи.

Добрата вест е дека прекумерниот притисок на вентилаторот при фиксна изведба само ќе доведе до мало зголемување на потрошувачката на енергија.

Затоа, обично се користи поедноставена проценка на овој параметар:

• За простории со површина од 50-150 м2, 75-100 Па се смета за норма.
• Со површина од 150-350 м2, вреди да се фокусираме на 100-150 Па.

Термичка моќност

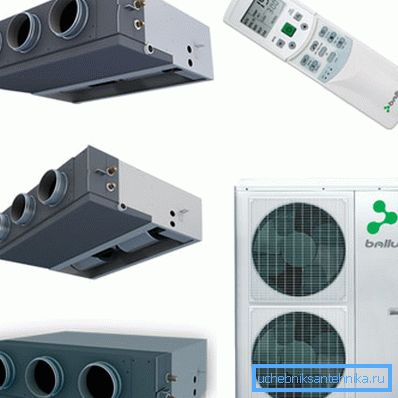

Често, работен нацрт за вентилација вклучува пресметување на моќноста на системите за греење и климатизација.

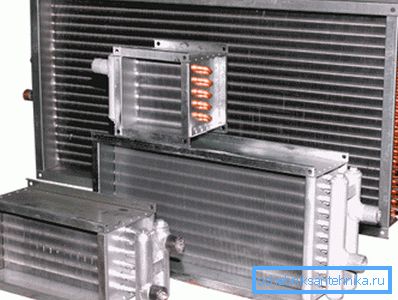

Бидејќи капацитетот за топлина на воздухот се менува сосема незначително со промените во температурата, потребата за топлинска моќност на грејачот или канализираниот климатик се одредува само со капацитетот за вентилација и температурната делта помеѓу свежиот воздух и улицата.

Термичката моќност се пресметува со формулата P = Dt * L * 0.336, каде што:

1. P е топлинска енергија во вати.
2. Dt е температурна разлика помеѓу улицата и приливот во степени.

Совет: норма на температурата на понудениот воздух за зима е + 18C.

1. L - проток на воздух во m3 / час.
2. 0.336 е топлотниот капацитет на воздухот во W * h / m3 * s.

Значи, при надворешна температура од -15С и прилив од 1200 m3 / час, потребата за топлински капацитет на грејачот ќе биде 33 * 1200 * 0.336 = 13305 W.

Заклучок

Се надеваме дека информациите доставени до читателот ќе бидат корисни. Дополнителни информации за тоа како проектот е изготвен за собата ќе бидат понудени во видеото во оваа статија. Успеси!
