Пресметка на вентилација: само за комплицирано

04-05-2018
Вентилација

Која е аеродинамичната пресметка на вентилација? Генерално, кои параметри се пресметуваат? Колку комплексните формули да ги користите? Во оваа статија ќе се обидеме да ги дадеме наједноставните одговори на поставуваните прашања, со колку што е можно повеќе ги придружуваме со примери.

Пресметката на основните параметри на вентилацијата не е толку комплицирана како што изгледа.

Што да се пресмета

За типичен градски стан или мала куќа, типично решение е принудена издувна вентилација со природен прилив на воздух низ непропустливи прозорци, врати или вентилациони решетки во ковертот на зградата.

Оваа шема има неколку предности во споредба со алтернативите:

  • Цената на сите материјали потребни за нејзина инсталација обично се чува во рамките на 2-5 илјади рубли. Во суштина, треба да купите само неколку метри од цевката за вентилација со стеги, сплитери и решетки, вентилатор на канал и дефлектор за чадор за да го заштитите излезот од цевката од врнежите.

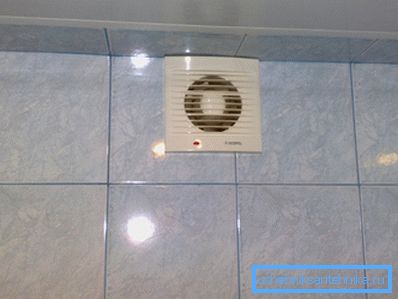

Во градскиот стан е сосема доволно да се инсталираат издувни вентилатори во каналите за вентилација.
  • Инсталирањето на таков систем не е пример полесен од присилен воздух и издувни гасови. Веќе затоа што треба да се постави еден канал, а не два.
  • Конечно, од секој систем со природна циркулација, ова е позитивно споредувано со постојаноста на протокот на воздух. На перформансите на колото со природен импулс е под влијание на температурната делта со улицата, насоката на ветерот и нејзината сила. Овде, брзината на проток е секогаш со минимална грешка еднаква на перформансите на навивачите на каналите што ги инсталирале вас.

Забелешка: ако сакате, никој не му пречи флексибилно да ги прилагоди своите вртења, намалувајќи ја или зголемувајќи ја стапката на размена на воздух. Упатството е смешно едноставно: доволно е да го отворите струјното коло со затемнување.

Очигледно, за присилната издувна вентилација на мала соба, треба да се пресметаат само два параметри:

  1. Проток на воздух. Во согласност со него да изберете еден или повеќе навивачи.
  2. Покрај тоа, потребно е пресметување на делот за вентилација.. Нејзината преценка ќе значи неоправдани трошоци и влошување на изгледот на собата; нискиот дел или ќе го ограничи протокот низ вентилациониот канал или ќе го направи прекумерно бучен воздушниот проток.

Во простории со голем внатрешен волумен, голем број посетители, или специфични барања за вентилација, поради големиот број извори на загадување на воздухот, вентилацијата е принудена или принудена.

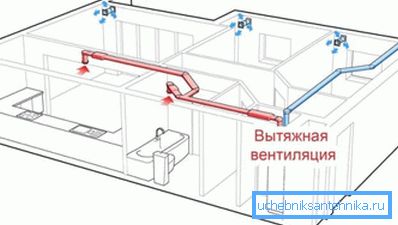

Снабдување и издувни гасови.

Во исто време, влезниот канал едноставно не снабдува свеж воздух од улицата: го дистрибуира во обемот на просторијата низ каналниот систем и дистрибутивните мрежи, што подразбира одредено надтиснување. Исто така е потребно да се надмине отпорот на каналот.

Не само тоа: според сегашната SNiP, температурата на понудениот воздух во јавните простории не треба да биде помала од + 15C. Во летната жештина, приливот на прегреениот уличен воздух, очигледно, нема да придонесе за утеха. Оттука, широката употреба на уреди за ракување со воздух со грејачи и канализирани климатизери.

Во овој случај, пресметката на системите за вентилација ќе вклучува, покрај погоре, уште две точки:

  1. Преголемо притисок создадено од вентилаторот.
  2. Термичка моќ на грејач или климатик.

Па, да почнеме.

Проток на воздух

Како по правило, потребата за размена на воздух се пресметува на два начина со последователниот избор на поголеми вредности.

Пресметка е можна:

  • Според кубниот капацитет на собата, земајќи ја предвид неговата функционалност и присуството на различни извори на загадување на воздухот.
  • Од максималниот број на луѓе во него.
Вентилацијата на јавните простори се пресметува според максималниот број посетители.

Пресметка по волумен на собата

Во овој случај, се користи едноставна формула од формата L = NV, каде што L е потребата за вентилациски перформанси, V е волуменот на просторијата, а N е девизниот курс на воздухот. На вредноста на L може да се додадат фиксни вредности за различни помошни простории или видови на опрема.

Даваме некои вредности за фреквенцијата на воздушната размена и потребата за воздух за домашни апарати.

Соба, апарат Стапка на размена на воздух или проток на воздух
Дневна соба 1
Јавен простор со мал крст (канцеларија) 1.5
Јавен простор со голем сообраќај (готовински центар, клиника) 4
Туш 75 m3 / час за една кабина
Тоалетна чинија 50 м3 / час
Писоар 25 м3 / час
Шпорет на гас 100 м3 / час
Електричен шпорет 60 m3 / час

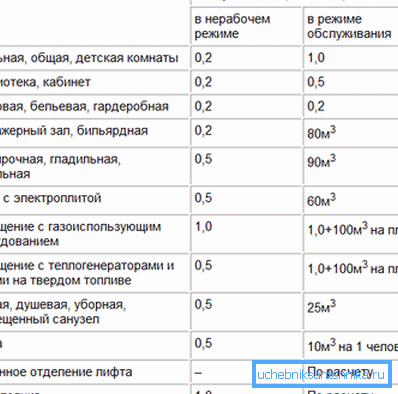

Некои дополнителни вредности.

Како да ги користите овие вредности?

Еве пример за пресметување на системот за вентилација за канцеларија од 150 м2 со три метри тавани, опремени со тоалет со три тоалети.

  1. Вкупниот волумен на собата е 150 * 3 = 450 м3.
  2. Со фреквенција на размена на воздух еднаква на 1,5, а земајќи ја предвид опремата на тоалетот, проценетиот проток на воздух ќе изнесува 450 * 1,5 + 50 * 3 = 825 м3 / час.

Пресметка според бројот на луѓе

Основните вредности се:

  • 60 m3 / час за буден човек ангажиран во енергична активност;
  • 40 m3 / час за буден човек во мирување;
  • 30 м3 / час за спиење.

Да претпоставиме дека има 15 луѓе во нашата канцеларија во исто време. Бидејќи тие веројатно нема да се вклучат во тежок физички труд, во пресметките може да се користи стапка на проток на воздух од 40 м3 / час по лице. 40x15 = 600.

Од 825 кубни метри на час, добиени со првиот метод, е поголем од 600, тоа е првата вредност што ќе се користи како основа за понатамошни пресметки.

Специјален случај

Посебна статија е пресметката на итна вентилација. Неговата функција е да го неутрализира вишокот на максимално дозволената концентрација на штетни супстанции за време на нивното ослободување. Типични вредности на воздушниот девизен курс - 5-10.

Меѓутоа: точната вредност на мноштвото може да биде дадена само од технолози на претпријатието, земајќи ја предвид содржината на можните емисии и максимално дозволените концентрации на релевантните супстанции.

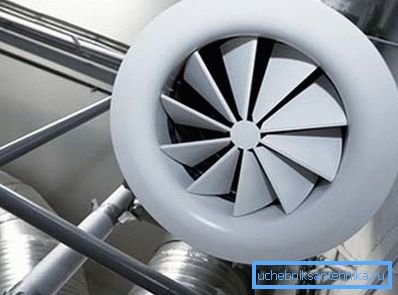

На фотографијата е прикажана решетката за снабдување за итна вентилација.

Секција на канал

Како да се направи со свои раце пресметка на вентилација канали за одреден проток на воздух преку нив?

Формулата има форма S = 2,778L / V.

Во него:

  • S е пресечна површина на каналот во квадратни сантиметри.
  • L - проток на воздух во кубни метри на час.
  • V - проток во метри во секунда.
  • 2.778 е соодветен фактор кој овозможува да го добиете резултатот во квадратни сантиметри без дополнителни пресметки.

Врската помеѓу брзината на протокот и пресекот е инверзна. Зголемување на брзината, можете да добиете заедно со помал вентилациски канал. Меѓутоа, со брзина поголема од 4 m / s, воздухот почнува да прави бучен шум, затоа, во пракса, за простории за живеење, параметарот V се зема во опсег од 34 m / s.

Нормално за вентилација на нивото на бучава во просториите - до 25 dB.

Што ќе чини пресметката на вентилациони канали за нашата канцеларија од 150 метри?

  1. Потрошувачката на воздухот веќе ја пресметавме: 825 m3 / час.
  2. Брзината на проток на воздух е еднаква на максимум 4 m / s.
  3. Минималниот дозволен дел од каналот, според тоа, ќе биде еднаков на 2.778 * 825/4 = 572.9625 cm2.

Бидејќи производителите не наведуваат пресек, туку дијаметар за кружни канали и големини на ѕидови за правоаголни, треба да се потсетиме на формулите за областа на кругот и правоаголник.

Потсети:

  • Областа на кругот е еднаква на производот од бројот pi и квадратот на радиусот.
  • Областа на правоаголник е еднаква на производот на неговите страни.

Едноставна пресметка ќе покаже дека во нашиот случај минималниот дијаметар на кружен канал ќе биде 27 см (земајќи ги предвид вистинските димензии на цевките за вентилација - 280 мм). Правоаголниот канал може да има големина, на пример, 600x100 mm.

Наместо пресметки, може да се користат референтни вредности.

Притисок

Точната аеродинамичка пресметка на системот за вентилација за дизајнерскиот притисок што го создава единицата за управување со воздухот е крајно комплицирана.

Треба да се земе во предвид една многу детална листа на фактори:

  • Должината и дијаметарот на каналите за вентилација.
  • Материјал и грубост на нивните ѕидови.
  • Бројот и аголот на врти.
  • Дијаметарски транзиции.
  • Филтри за отпор, грејачи и разменувачи на топлина.

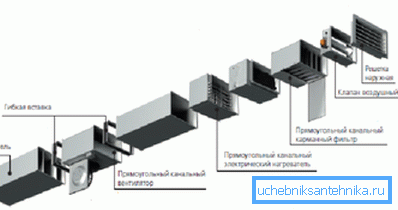

Секој елемент на вентилација ја зголемува загубата на притисок во него.

Исто така, има добри вести: дури и значителен вишок на дизајнерскиот притисок со фиксна изведба се заканува само со мало надминување на електричната енергија.

Затоа пресметката најчесто се врши со поедноставен метод:

  • 75-100 Па се доволни за вентилација на просторија со површина од 50-150 м2.
  • 100-150 Па - за 150-350 м2.

Термичка моќност

И за грејач, и за било кој тип на ладилник, се пресметува со формулата P = 0.336 * Dt * L.

Во него:

  1. P е саканата вредност на топлинска енергија во вати.
  2. 0.336 W * h / m3 - топлински капацитет на воздухот.
  3. Dt е максималната температурна делта помеѓу улицата и протокот на воздух во степени.

Потсетиме: минималната температура за снабдување на просторијата за живеење е + 15C, оптимално е +18.

  1. L - проток на воздух во кубни метри на час.

Така, со минимална надворешна температура од -38 ° C, снабдување на температурата на воздухот од + 18 ° C и потрошувачка од 825 m3 / час, пресметаната моќност на грејачот ќе биде 0,336 * (38 + 18) * 825 = 15523,2 вати.

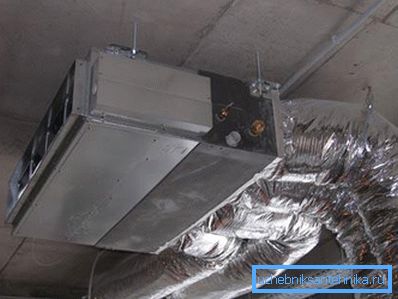

Капацитетот на топлина на климатизаторот во режимите за ладење (ЕЕР) и загревање (COP) се пресметува на ист начин.

Заклучок

Се надеваме дека горенаведените техники и формули ќе бидат корисни за читателот. Видеото во оваа статија ќе му понуди дополнителни информации за тоа како пресметката на вентилацијата може да се изврши во различни случаи.

Успеси!
