Оган вентилација: уред, регулаторни барања, терминологија

Што треба да биде модерна противпожарна вентилација? Кои елементи се користат во неговиот дизајн и конструкција? Дали постојат регулаторни документи што ја регулираат неговата структура?

Да се ​​обидеме да одговориме на овие прашања.

Задачи

Да почнеме со тоа, ајде да дознаеме кои проблеми вентилација треба да ги има во случај на пожар (види, исто така, написот Слави за вентилација: главни сорти и нивните посебни карактеристики).

Всушност, има три од нив.

• Неопходно е да се спречи ширењето на оган помеѓу просториите на каналите за вентилација.. Постојаната влеча, топол воздух и голем број производи со нецелосно согорување може да предизвикаат секундарни пожари низ целата зграда.

Сепак: повеќето жртви на пожарот не се жртви на високи температури, туку чад од просториите. Недостатокот на видливост е дезориентирачки, а согорувањето на кислород и акумулацијата на производи со согорување брзо доведуваат до губење на свеста.

• Оттука и второто барање: вентилацијата со оган мора да обезбеди брзо и ефикасно отстранување на чад и производи на согорување. Задачата е комплицирана од фактот дека тие обично се загреваат на високи температури.
• Покрај тоа, на луѓето во процесот на евакуација им треба свеж воздух. Значи, не треба само да пушат издувни гасови, туку и да принудуваме вентилација.

Номинални барања

Основните барања за заштита од пожар за вентилација се дадени во прирачникот 13.91 до SNiP 2.04.25-91. Означете ги клучните точки на документот.

Ако собата е поделена со оган бариери, вентилација е монтиран одделно за секој дел.

Општа пожарна (итна) вентилација може да биде за:

1. Станбени, јавни и административни простории;
2. Производствени капацитети кога се сместени на не повеќе од три спрата;
3. Магацини и магацини, кога тие се сместени на не повеќе од три спрата;
4. Магацини, магацини и индустриски простории лоцирани во посебна една приказна зграда и имаат врати само однадвор.
5. Бањи, бањи, пералници и други простории за домаќинство.

Соба во која голем број луѓе се трајно или привремено мора да бидат снабдени со посебен канал.

За производни области во кои може да се формираат експлозивни смеси, вентилацијата се прави и одделно. Капацитетот на вентилација треба да обезбеди најмалку една воздушна размена на час.

Меѓутоа: ако висината на просторијата е над 6 метри, може да биде ограничена на 6m3 за метар квадратен.

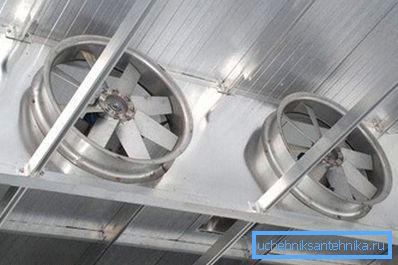

Во простории во кои услови на производство може да доведат до формирање на запаливи и експлозивни смеси, влезот на воздух на издувната вентилација се наоѓа не помалку од 40 сантиметри од нивото на таванот. Со веројатноста за акумулација на детонирачки гас (мешавина од водород и воздух), растојанието се намалува на 0,1 метри (за соби со висини над 4 метри, тоа е 0,025 височини, но не повеќе од 0,4 метри).

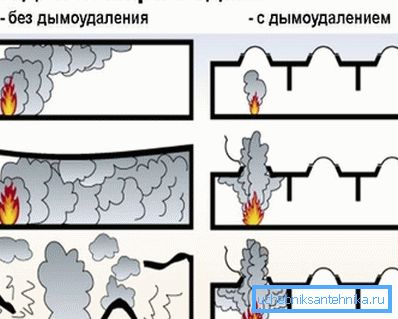

Отстранувањето на чад треба да се обезбеди за:

• Од сали и коридори на индустриски, административни и станбени објекти со висина над 26,5 метри.
• Од коридори долги над 15 метри без светлосни прозорци.
• Од ходниците на станбени згради до 10 спрата и погоре со чад без скали.

Покрај гореспоменатиот документ, правилата за исклучување на вентилацијата во случај на пожар се наведени во клаузулата 12.4 од SNiP 41-01-2003:

1. Во случај на пожар, работата на принудна вентилација за сите простории, со исклучок на присилното снабдување со воздух до коридорите за евакуација и шахтите на лифтот, запира.
2. Исклучувањето може да се изврши и со целосно отстранување на моќноста од разводни плочи и со индивидуално контролно коло за секој систем.

Како функционира

Како се спроведуваат сите горенаведени задачи на системот за вентилација?

1. Кога примаат сигнал од детекторите (уреди кои ја проценуваат температурата или проѕирноста на воздухот) во стандардниот систем за вентилација, вентилаторите се исклучени и вентилите се активираат, целосно го блокираат неговото работење.

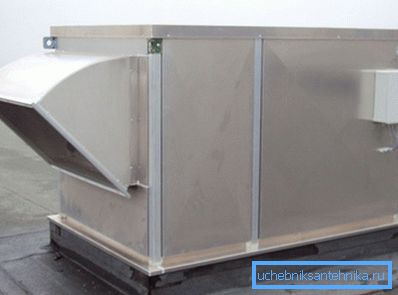

2. Во исто време, вентилите во системот за отстранување на чад се отвораат; навивачите - напојувачите се напојуваат. Отпочнува транспорт на производи од согорување.
3. Паралелно со пумпањето на загадениот воздух во шахтите на лифтовите и патеките за евакуација, се обезбедуваат големи количества чист уличен воздух.

Главните технички проблеми кои можат да се појават за време на функционирањето на ваков систем се сосема предвидливи. При високи температури на евакуираните производи на согорување, тенкостенните поцинкувани канали за вентилација можат да се деформираат со истекување; пластичните делови на вентилаторот брзо ќе станат неупотребливи ако се прегреат.

Оттука наставата:

• Огнените канали се направени од црн челик со дебелина од 1,2 милиметри.
• Сите вентилатори и амортизери за вентилација се направени од материјали отпорни на топлина.

Речник

Ајде да се запознаеме со некои од термините и дефинициите поврзани со противпожарни системи за вентилација.

Заедничка терминологија

Тактичка вентилација во пожар е релативно нова технологија, која вклучува употреба на моќни мобилни навивачи за создавање на проток на воздух во изгорена зграда. Целите се идентични со оние опишани погоре - отстранување на производи за согорување и снабдување со свеж воздух за евакуација на луѓето и обезбедување на безбедно работење на противпожарната бригада.

Вентилаторски контролирани пожари се пожари со вишок на запаливи материјали и ограничен проток на кислород низ вентилациони канали. За гаснење, често е доволно целосно да се блокира работата на вентилационите канали.

Опрема

Ќе проучуваме некои елементи на системите за вентилација за заштита од пожар.

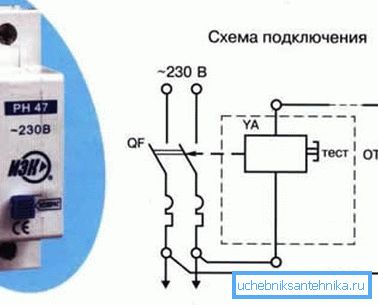

Независното ослободување е електромагнетски уред кој од далечина го исклучува напојувањето на вентилаторите на сигналот од рачниот терминал. Таквата шема за да се оневозможи вентилацијата во случај на пожар ви овозможува рачно да ја дуплирате работата на сензорите.

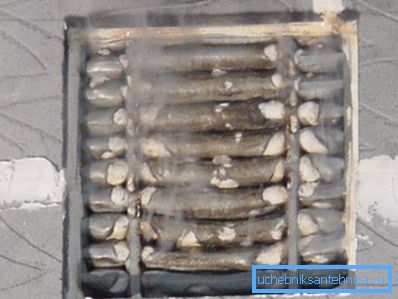

Оган вентилација решетки се за еднократна употреба уреди кои застануваат циркулација на воздухот во вентилација канали, кога прегрее. Како се спроведува нивната работа?

Решетките ребра (ламели) се тенки обложени облоги на натриум силикат. Кога се загрева над 100 степени, минералната основа почнува брзо да се зголемува волуменот, пополнувајќи ги лумените и целосно запирање на движењето на производи за согорување. Ограничувањето на отпорност на пожар на хелиум е 45-120 минути.

И покрај едноставниот дизајн, цената на производите е доста висока: кружната решетка со дијаметар од 100 милиметри ќе чини 3-3,5 илјади рубли на купувачот.

Инсталацијата "Do-it-yourself" е многу едноставна:

1. Решетката е инсталирана во подготвениот отвор во канал.
2. Нејзината рамка е фиксирана со отпорни на топлина силиконски заптивки или цементен малтер.

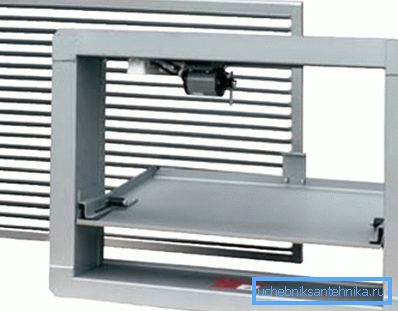

За разлика од решетката, амортизерот за вентилација за вентилација може да се активира повеќе пати.

Што би можеле овие уреди да бидат?

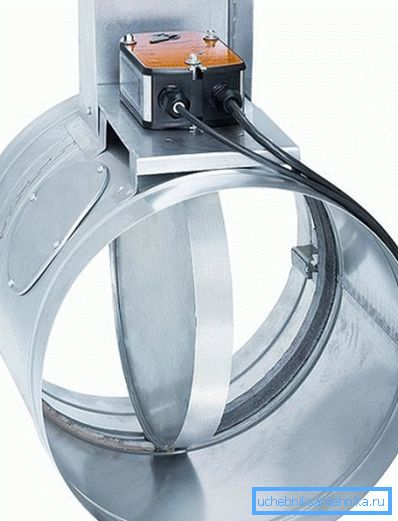

• Нормално отворен (преклопувачка вентилација во случај на пожар).

• Нормално затворен (отворање канали за отстранување на чад).
• Двојно дејство (затворање во случај на пожар и отворање по гаснење за да се отстранат производите за согорување).

Принципот на работа е едноставен и јасен: капакот во една од положбите целосно се преклопува со вентилациониот канал. Како и како може да се стартува?

Заклучок

Се разбира, во нашиот минијатурен преглед го воведовме читателот само мал дел од решенијата што се користат во дизајнот на системите за вентилација.

Видеото во оваа статија, како и обично, ќе му понуди внимание на дополнителни информации за вентилација на чад. Успеси!
