Локална вентилација: видови и пресметка

Ваквата дефиниција, бидејќи локалната вентилација автоматски го покажува својот опсег на примена - овие се одделно земени мали работни области во производството, па дури и во нашиот секојдневен живот. Вакви уреди за издувни гасови се монтираат над работните маси, каде што е можно да се испуштаат гасови, над ковани куќички и разни печки, а во секојдневниот живот ги исполнувате таквите уреди преку печки за готвење (гас или електрична). Но, таквите единици може да се разликуваат едни од други во насока на протокот на воздух, и ние ќе разговараме за ова, како и да го демонстрираме видеото во оваа статија.

Вентилација на теренот

Забелешка Ако во затворен простор на некое место има емисии на штетни гасови и овој проблем може да се реши со помош на општа вентилација, тогаш често се користат локалните вентилациони системи кои се инсталирани. Нивната предност во ефикасноста - таков уред бара помалку енергија, и покрај тоа, локалното решение на проблемот не дозволува гасови да се шират надвор од работното место.

Видови

• Најважната разлика помеѓу видовите на вентилација за локална употреба е, како што веќе беше забележано, движењето на протокот на воздухот, затоа може да биде свеж воздух или издувен воздух..
• Опцијата за издувни гасови се користи во случаи каде што е невозможно да се спречи ширењето на штетните или лошо миризливи супстанции од локализирана локација низ просторијата. Суштината на операцијата е да ги фати истите супстанции со движење на протокот на воздух и фрлање на нив во отворен простор, односно на улица. Во такви ситуации, станува збор за невидливи гасови, како и чад и прашина, загадувајќи го блискиот простор.
• Дома, овој тип на вентилација им е познат како кујнски хауба. и оние кои мораа да расклопат таква единица со свои раце, можеа да видат еден или неколку навивачи таму. Нивните ножеви се свртени на таков начин што, за време на ротацијата, изгледаат дека го цицаат воздухот, особено ако се издига до местото со топол поток.

• Но, локалната вентилација се користи во форма на воздушен туш., каде што постудените струи на воздухот се насочени кон било кој дел или на локално работно место и за ова се вика дува. Исто така, во некои фабрики во жешки работилници се создадени вистински оази, кои претставуваат високи кабини на височина од 2-2,5 метри, во кои се инјектира ладен воздух, што овозможува значителни заштеди на енергија во споредба со ако целата работилница треба да се излади.
• Но, протокот на воздух не е секогаш ладен, може исто така да биде топол или дури и топол., На пример, ваквите воздушни бариери се создаваат на печките, кои во пракса изгледаат како екранот преку кој топлината на печката не се шири (сличен, но послаб ефект се јавува со грејниот радијатор лоциран под прозорецот). За ковачите и печките од разни видови, агресивниот насочен проток на воздух помага да се одржи согорување или, при поголеми брзини, го зголемува својот интензитет.

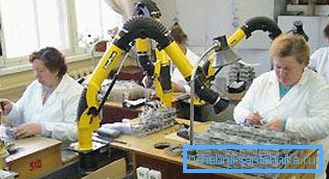

Забелешка И издувната и влезната вентилација можат да бидат од два типа - индивидуални или централни. Во првиот случај, системот се наоѓа над едно локално работно место и има прилично тесен обем на обработка. Во вториот случај, системот може да се наоѓа над група работни задачи.

Пресметка за локални издувни системи

Во голема мера, пресметката на локалната издувна вентилација се врши со помош на формулите и земајќи ги предвид многуте параметри на самата просторија, температурата на воздухот, штетноста, моќноста на моторот и така натаму, иако ова се однесува само на производството, а тоа не е секогаш случај. Но, ако станува збор за пресметки, тогаш ќе бидеме заинтересирани за издувниот чадор - токму тоа мора да се земе предвид пред сè, така што сите штетни материи одат до него, а не во близина.

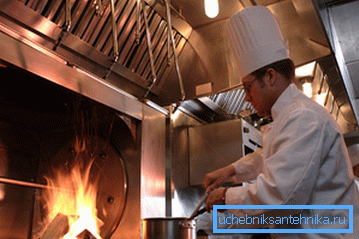

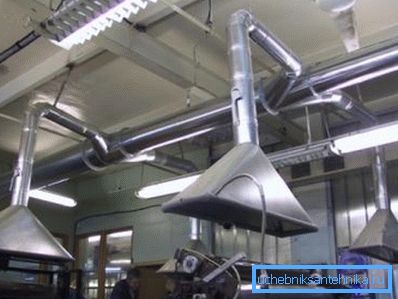

Чадорот е најзгодно уред за локални издувни гасови, особено за ковачни ковачки, печки за готвење, отворени печки за оган, топла бања и така натаму - загреаниот воздух се издига под самата купола, каде што влегува во вентилациониот канал. Се разбира, чадорот, како што се бара од инструкциите, треба да се наоѓа што е можно поблиску до изворот, во секој случај, колку што е можно повеќе.

Почетната вредност за брзината на протокот во работниот отвор на овој чадор се смета за вредност од 0,15 до 1,25 m / s. Брзината е директно пропорционална на количината на токсични гасови и површината на преклопување - колку повеќе гасови и помалата купола, толку поинтензивно треба да биде вшмукување.

Капацитетот на единицата (m3 / h) или волуменот на издувниот воздух се пресметува со користење на формулата L = 360abv - тука, симболите a и b го означуваат периметарот на работната решетка во метри и симболот v во брзината на протокот на воздух (m / s) во овој отвор.

Исто така, неопходни се посебни пресметки за маси за заварување и површински инсталации, бидејќи невозможно е да се обесиш чадор на издувни гасови над такво место (тоа едноставно ќе се меша), затоа тука се вградени инкарни во форма на дупки или пресеци со должина од 250 mm до 350 mm, во зависност од потребата. Во такви ситуации, друга формула се користи за пресметки, што изгледа како L = ko3vI, тука вредноста на ko е коефициент за вшмукување на цевката или водата (слот-12, инка-13.2), а симболот I ја означува заварувачката струја во ампери ( А)

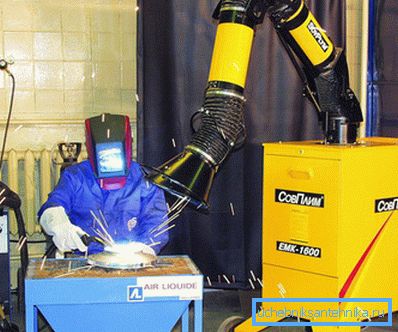

За работното место на заварувачот, овој тип на вентилација може да се врши поинаку, иако според истиот принцип, на пример, може да биде цевка со чадор поврзан со страната, но може да биде и во вид на решетка на работната маса, каде што гасовите се вовлечени спротивната страна. Втората опција е најповолна за лицето кое работи таму, бидејќи во овој случај практично не вдишува штетни гасови. Капацитетот на единицата за пумпање воздух (m3 / h) треба да се пресмета со бројот на електроди коишто заварувачот може да ги користи за еден час, како и со присуство на штетни материи во нив.

Од мелење, мелење и полирање на тркала, кои се поставени на соодветните машини, кога се користат, се испушта многу прашина, затоа издувната вентилација на овие машини е неопходна за да се зачува здравјето на работниците. За отстранување на прашина и мали честички на абразивни материи ослободени за време на работата, кругот е покриен со куќиште, кое, пак, е поврзано со воздушен канал, на крајот од кој е вентилатор за издувни гасови со одреден капацитет. Многу е важно воздушниот канал да е насочен паралелно со линијата на движење на прав и абразив, односно дека овој отпад лета во правец нанапред, без пречки.

Колку побрзо протокот на воздух поминува низ канал, толку поефикасно ќе биде заштитниот капак. Но, тоа се зголемува уште повеќе ако во предниот дел на куќиштето се монтира специјален стакло, што не дозволува зголемување на прашината и абразивните честички (трошоците за вентилација нема да се зголемат многу од инсталацијата на визирот).

Потребата за одредена моќност за вентилација (капацитет во m3 / h) директно зависи од дијаметарот на кругот. Тука се користи формулата L = 1000DA - вредноста на D е дијаметарот на кругот, а вредноста на A е коефициент во зависност од неговиот дијаметар. Значи, ако D = 0,25 m, тогаш коефициентот е 2, ако D = 0,6 m, тогаш коефициентот ќе биде 1,8, и така натаму. Помеѓу овие вредности можете да го најдете аритметичкиот просек.

Заклучок

Нема да ви требаат пресметки дома, без разлика дали тоа е аспиратор на кујната за готвење или на домашна работилница над вашето работно место. Доколку се продаваат готови единици за кујни, локалната вентилација обично се собира независно во работилницата и нејзината моќност обично се определува со тестирање.
