Крепежи за вентилација - видови и методи

21-01-2018
Вентилација

Организирање на системот на вентилација на простории во куќа или стан, можеме да користиме три опции за воздушни канали - крути, полу-флексибилни и флексибилни. Тие се направени од метал, пластика и полимери. За монтажа на ѕид или плафон, се развиени специјални сврзувачки елементи за вентилација, што ќе биде нашиот напис денес.

Покрај тоа, ќе покажеме јасен пример за тоа како треба да се случи ова.

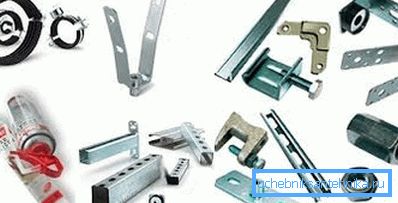

Вентилациониот хардвер ви овозможува да го обезбедите ventkanal

Прицврстување на канал

Каналите за вентилација можат да се фиксираат на различни начини во хоризонтална и вертикална рамнина. Многу ретко се инсталираат во наклонета позиција.

За фиксирање употребете специјални елементи за фиксирање. Методите на нивна инсталација зависат од обликот и димензиите на воздушниот канал.

Хоризонтално

При инсталирање на вентилациони канали на ѕидови или колони од тули (армиран бетон), метални држачи се користат во форма на плоштад. Тие се вградени во површината користејќи аголни облоги.

Заградите на испакнатиот дел имаат отвор за суспензија на воздушниот канал.

Димензиите на штицата што излегуваат од ѕидот и должината на нејзиното вклопување во површината зависат од димензиите на каналот.

  1. Каналите за вентилација се прицврстени на армирано-бетонска колона со агли, спојници, лим шарови. Челична плоча е прицврстена на столбот со шпорети, по што треба да се прицврсти агол и потпора.
  2. Воздушниот канал е прицврстен на бетонскиот панел со помош на загради, на металната колона - со стеги и крстови.
  3. Воздушни цевки се прикачени на I-греди со загради направени од челик или железна лента.

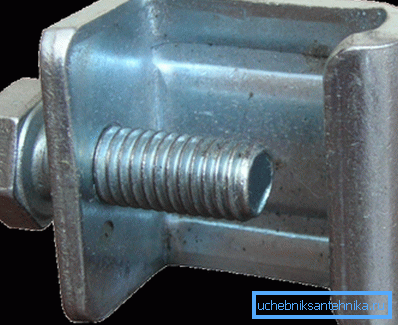

Стегач - сигурен спој за вентилација

Вертикално

Окружен воздушен канал во пресек до 1 m е прикачен на ѕид од тули со помош на потпора која се состои од:

  • метална конзола;
  • специјални облоги;
  • стегалки - од челик и од аголот.

Околните воздушни канали се прицврстени за армирано-бетонска колона со заграда која се состои од конзоли заварени на метална плоча и 2 полуживни клешти. Вторите се зацврстени по завршувањето на склопувањето на вентилациониот канал.

Совет: кога не е можно да се поправи вентилацијата на ѕид или столб, може да се инсталира користејќи го покривот.

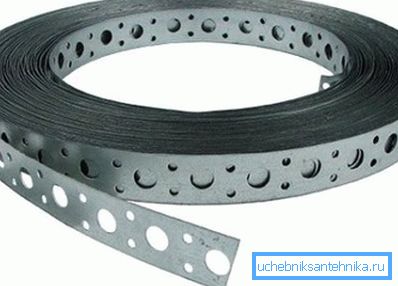

На фото-удрен лента за суспензија на кутијата за вентилација

Вентилација инсталација

Подолу наведената инструкција ќе ви каже како да сторите сé што е правилно:

Хоризонтално
  1. Проверете ја областа каде што канал ќе помине.
  2. Инсталирајте сврзувачки елементи на ѕидови и колони.
  3. Инсталирајте ги лифтовите на ознаките и преместете ги деталите за воздушниот канал.
  4. Составете ги индивидуалните елементи во блокови и осигурете ги со прицврстувачи на кои ќе се врши суспензијата.
  5. Инсталирајте воздушни канали користејќи прицврстувачки елементи.
  6. Продолжете со собранието и прицврстување на целиот систем за вентилација со однапред подготвени елементи во ѕидовите и столбовите.
  7. Проверете ја инсталацијата и поврзувањето на делот за вентилација со постојните блокови во зградата.
  8. Отстранете ја дополнителната опрема и проверете ја работата на собраниот систем.
Вертикално
  1. Означете ги областите каде што ќе биде неопходно да ги инсталирате прицврстувачите.
  2. Инсталирајте ги и доведете ги деловите на идниот канал.
  3. Прицврстете го држачот, подигнете и блокирајте го системот на надворешниот ѕид пред да започнете со процесот.
  4. Составете ја конструкцијата со стрии од одделни делови.
  5. Инсталирајте посебен чадор и подигнете го собраниот дел.
  6. Порамнете ги со стрии и заштитете ги во саканата положба.
  7. Спојување со веќе инсталираните делови и обезбедување на сè.

Совет: кога е неопходно да се инсталира вентилација под таванот, закачете ги врвовите на воздушниот канал пред да го инсталирате, а потоа закачете ги дистрибутерите на воздух за монтирање на таванот.

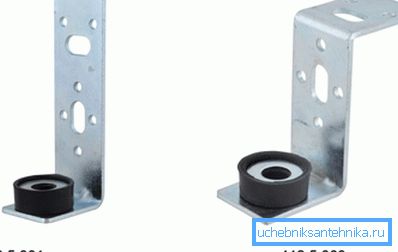

Клешта за обликување L и Z за правоаголни вентилациони канали

Методи за одредување на воздушниот канал

Инсталација на вентилација може да се врши на следниов начин:

  1. Нанесете ја заградата со облик L, чија цена е сосема прифатлива. Прицврстете ги елементите на воздушниот канал со завртки или завртки.
  2. Можно е да се прицврсти правоаголен воздушен канал со завртки или завртки со помош на заградата во облик на Z.
  3. Монтирање користејќи столпчиња и профили:
  • вентилацијата треба да се одмора во однос на пресекот;
  • делови со навој го намалуваат страничното поместување.

Често користете гумен профил, дополнително обезбедувајќи звучна изолација на воздушниот канал.

  1. За фиксирање на цевки со кружен попречен пресек, можете да употребите удрен лента. Ова треба да се направи со помош на јамка или прицврстување на завртката во областите на ангажманот. Недостаток на овој метод е дека нема потреба од ригидност.
Прицврстете ги воздушните канали до таванот со свои раце

Совет: за цевки со дијаметар помал од 200 mm, можете да го намалите нивото на бучава на воздушниот канал, ако исто така користите и стегач во исто време како и удрен лентата.

  1. Користете за монтирање на штици и стегач.
  2. Понекогаш можете да го користите сидрото за проширување на месинг, кое мора да биде вметнато во префабрикувана дупка и да го затегнете шип.

Совет: ако не е можно да ги закачите каналите до таванот, користете го за метална зрак со спојка, со прицврстен прицврстувач.

Нанесете ги следните елементи за вентилација, материјали и тела:

  • загради со различни форми;
  • профили;
  • напречни;
Користење на крстосници
  • столпчиња;
  • удрен лента;
  • прицврстувачи на црева;
  • прстиња;
  • дигалка;
  • челични агли;
  • лиено железо;
  • метални ребра.

Заклучок

Сигурната инсталација на системот за вентилација може да гарантира само точни сврзувачки елементи. За да го направите ова, користете различни уреди, делови и материјали. Овој напис детално опишува како треба да се користат доколку е потребно.

Видеото во оваа статија ќе ви помогне да пронајдете дополнителни информации за оваа тема.
