Како да се опреми вентилација на котлара на приватна куќа

22-08-2018
Вентилација

Ставајќи котлара во нивниот дом, некои сопственици ги занемаруваат барањата и правилата, што може да доведе до понатамошни катастрофални последици. За време на работата на котелот во собата создава редок простор, кој бара доволен проток на свеж воздух, инаку постои ризик од обратен удар. Денес нашата цел е да ви кажеме како котелната просторија треба да се вентилира според SNiP и да се прикаже со пример.

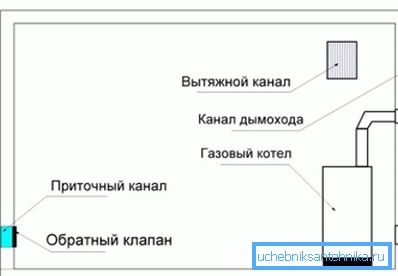

На фотографијата - шема на вентилација на котларата

Зошто ти е потребно

Не заборавајте дека правилно дизајнираната размена на воздух во просторијата каде е инсталиран котелот е предуслов за неговото функционирање. Ако го занемариме овој аспект, концентрацијата на јаглерод моноксидните гасови во котларата може да достигне големини кои го загрозуваат вашето здравје, како и сите што живеат во куќата. Методите на циркулација на воздушните маси во него може да бидат различни и зависно од типот на опремата за греење (види го и статијата за испитување на вентилација: тестирани вредности и регулаторни барања).

SNiP обезбедува систем за вентилација неопходен за отстранување на вишокот топлина од опремата и цевководи, како и одржување на чист воздух во работната површина. Кога ова не може да се постигне со природното движење на воздушните струи, потребна е инсталација на уреди кои се способни за насилно спроведување на воздушниот размена. Цената на системот во овој случај ќе се зголеми.

Правила за вентилација на котларниците

Кога дизајнираме приватна куќа, обрнуваме внимание на секоја мала работа што може да се појави во планирањето и внатрешноста на секоја соба. Во оваа фаза, исто така, треба внимателно да се дизајнира просторијата за котла, која е суштински елемент.

Вентилација во котлара со гасен котел до 350 kW

Иако не е потребен посебен дизајн талент, бидејќи сите главни параметри се регулирани долго време, сепак треба сериозно да му пристапите на задачата. Инаку, може да се стави во опасност од пожар, а да не ги спомнуваме казните од надзорот на пожарот за кршење на работните прописи.

Видови

Најчесто, природниот гас се користи како гориво во приватни домови, за што е неопходно постојано снабдување со свеж воздух, што е способно за доволно искористување на производите за согорување. Нормалната вентилација е обично доволно за да се обезбеди правилна вентилација. Во просторијата каде што се поставени старите врати и прозорци, воздухот протекува низ различни празнини.

Димензиите на котлара во приватна куќа не секогаш ги исполнуваат стандардите

Ако собата е повеќе или помалку запечатена, препорачуваме да користите дополнителна вентилација. Значи, можете да го отстраните од котловите производи со вишок на согорување и остатоци од неизгорен гас, чии траги ќе бидат јасно видливи во форма на саѓи на таванот и ѕидовите. Сепак, неестестичниот изглед на котларата е најмалку од проблемите со кои може да создаде слаба вентилација.

Природно
  1. Се користи за котли до 30 kW.
  2. Наставата ви овозможува да направите дупка во ѕидот O100-150 mm, а потоа внесете пластична цевка во неа, која ќе биде еден вид воздух канал.
  3. Обичните пластични или метални решетки можат да обезбедат заштита од надворешни остатоци.
  4. Инсталирајте неповратен вентил во внатрешноста на канал кој ќе го спречи избегнувањето на воздухот.
  5. Монтирајте го издувната дупка на ист начин, покријте ја на излезот од атмосферските кафези во форма на снег и дожд.
  6. Поставете го влезот во долниот дел од таванот зад ложиштето, така што воздухот веднаш тече директно во комората за согорување и не се шири низ котларата.
  7. Поставете ја дупката за издувни гасови над котелот, бидејќи производите на согорување ќе се кренат.
Механички
  1. Се користи во случај кога не е можно да се опреми природна вентилација.
  2. Овозможува приспособување на воздушната размена, што е невозможно да се направи во природниот.
  3. Главните елементи на системот се вентилатори, кои, кога се избрани, треба да додадат околу 30% до максималниот износ на проток на воздух од страна на котелот.
Колку е опремена вентилација во котел на приватна куќа

Барања за оџаци

При уредување на оџаците на котларните простории, исто така, треба да следите одредени правила. Нивната имплементација е исто така многу важна за безбедно функционирање на гасен котел.

Размислете за барањата подетално:

  • изборот на дијаметар на цевките, неопходно е да се следи прирачникот за опрема;
  • Не ги подигајте цевките над гребенот на покривот повеќе од 5 m;
  • забраната е инсталација на чадори за оџаци;
  • пресекот на оџакот треба да биде избран во согласност со специфичен модел на котел;
Гасен котел оџак
  • цевката мора да биде цилиндрична и изработена од метал, исто така е неопходно да се обезбеди дупка за чистење;
  • Забрането е да се направат повеќе од три кривини или се врти околу оџакот.

Совет: Земете ги сериозно сите барања за инсталирање на оџакот, во спротивно неговата несоодветна работа може да предизвика трагични последици.

Метални врати во котлара со вентилација

Како да се пресмета вентилацијата на котларата на приватна куќа

Размената на воздухот во собата мора да биде во согласност со SNiP II-35-76.

Таа ги предвидува таквите барања во котларните простории каде што не постои постојан придружен персонал:

  • Кога користите гасна опрема, неопходно е да се обезбеди трикратна размена на воздух за 1 час од работењето на котелот. Во овој случај, волуменот на воздухот потребен за одржување на процесот на согорување не се зема предвид;
  • висината на котларата треба да биде 6 м. Ако ова не може да се направи, што е најчесто случај во приватна куќа, неопходно е да се зголеми воздушниот девизен курс со додавање на 25% за секој метар на намалување на овој параметар;
  • во случај на недоволен проток на воздух низ каналите за вентилација на природен начин, неопходно е да се инсталира систем за присилно разменување на воздухот.

Овие барања се вообичаени за котли за гас и цврсто гориво. Има само мали разлики во местата за инсталација на системот за вентилација.

Вентилација на гасната котла - снабдување и излез на воздушни маси

Совет: пред да ја купите потребната опрема и да инсталирате воздушни канали со свои раце, треба да извршите пресметка на главните параметри.

За котли за домаќинство, можно е да се поедностави пресметката, имајќи ги предвид следните параметри:

  1. Обемот на собата.
  2. Брзина на воздухот (најмалку 1 m / s).
  3. Стапката на зголемување на стапката на размена на воздух, што зависи од висината на таваните.

Овие карактеристики ќе бидат потребни за да се пресмета потребниот дијаметар на воздушниот канал.

Пример:

  1. Димензиите на котларата се 3x3x2.5 m (ширина, dyne, висина). Од тука го наоѓаме волуменот, кој е еднаков на 22,5 м?.
  2. Ние пресметуваме стапка на размена на воздух, земајќи го предвид коефициентот: (6-2,5) x0,25 + 3 = 3,9.

Според тоа, за 1 час со природна вентилација треба да биде 3.9 x22.5 = 88 m? на воздух.

Дијаметарот на каналот се пресметува на следниов начин:

F = 88 m3 / 3600 = 0,024 м2,

по пренос на квадрат во дијаметар, добиваме број од 88 mm, најблиската вредност на стандардниот дијаметар на цевката е 100 mm.

Во овој случај, научивме вентилација вентилација издувна вентилација, доза мора да биде иста.

Заклучок

Невозможно е да се игнорираат правилата и барањата за градење кодови при уредување котлара во приватна куќа, каде што вентилацијата игра една од најважните улоги. Во оваа статија зборувавме за главните, а исто така објаснивме со пример како правилно да ги пресметаме вентилациските канали за да обезбедиме правилна воздушна размена во просторија со котел со гас или цврсто гориво (види го и статијата Автоматска контрола на вентилација во просторијата).

Видеото во оваа статија ќе ви помогне да пронајдете дополнителни информации за оваа тема.
