Кабинет за контрола на вентилација: функционалност,

Што е кабинет за контрола на системот за вентилација? Кои се знаци класифицирани кабинети? Какви се тие? Ќе се запознаеме со нивните основни елементи и со неколку специфични производи присутни на современиот руски пазар.

Што е тоа

Дефиниција

Во индустриски услови и, поретко, во станбени и деловни згради, задолжително се користи наместо природната вентилација за која сме навикнати во домовите на советската природна вентилација.

Нејзините функции честопати не се ограничени на размена на воздух со улицата:

• Всисниот воздух се филтрира, без прашина, мирис и потенцијално штетни материи.
• Нејзината температура се зголемува или, напротив, се намалува во зависност од сезоната.
• Сува зимски воздух може да се навлажни, а прекумерно влажното лето, напротив, може да се исуши.

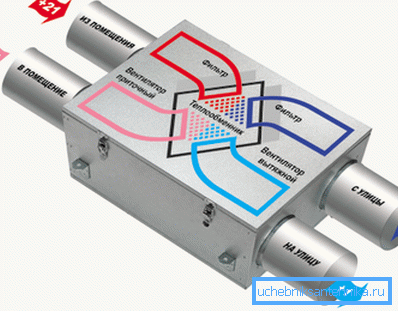

Важно: модерните системи за вентилација често вклучуваат топлински рекуператори, овозможувајќи значителни заштеди за греење и климатизација.

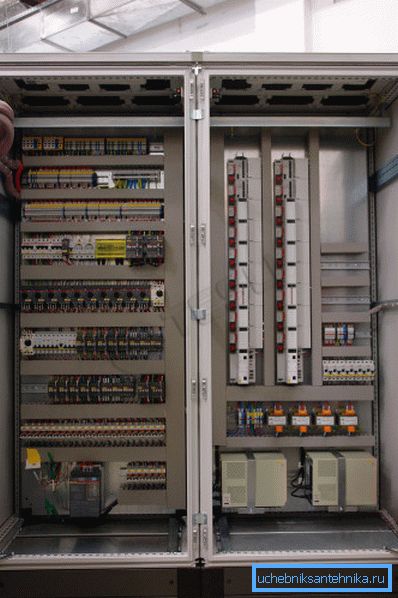

Јасно е дека таквиот комплексен систем треба да се управува и контролира. Логично е да се концентрираат сите контролни уреди во една точка. Кои, всушност, нè доведуваат до идејата за контролен кабинет.

Функционалност

Модерна вентилација за автоматизација на кабинетот може да ги извршува следните функции:

• Контрола на актуатори (вентилатори, системи за климатизација, вентили, итн.) Со користење на произволен алгоритам.
• Контрола на температурата на воздухот за снабдување
• Контролирање на температурата на воздухот во просторијата со ограничување на температурниот опсег на воздухот за снабдување Ова го спречува настанувањето на ладни нацрти или зони со прегреана воздух.
• Индикација за начинот на работа на секој системски јазол.
• Индикација на состојбата на главните механизми (хардверски и софтверски неуспеси, степен на абење).
• Индикација на температури на произволен број вградени и далечни температурни сензори.
• Индикација за прашина на воздушните филтри.
• Заштита од замрзнување на разменувачи на топлина (првенствено - користење вода како топлина).
• Заштита од замрзнување на мраз, намалување на ефикасноста на ладењето.
• Заштита од прегревање на намотките на електричните мотори.

• Заштита од прегревање на грејачите на воздухот кога се мери циркулацијата на воздухот.

Главната единица на кабинетот - контролорот - не дозволува само автоматизирање на процесите на контролирање на вентилацијата во сопствената програма. Користењето на ROM-от, наместо чип-запис еднаш, и достапноста на стандардни порти за поврзување со компјутер, ви овозможуваат да го прилагодите фирмверот на контролорот, да го репрограрате, создадете нестандардни конфигурации и да поставите произволни реакции на промените во мерењата на сензорите.

Класификација

Кои се знаците на контролните кабинети се разликуваат?

1. Во насока на движење на воздухот.

Тие можат да управуваат со:

• Издувна вентилација.
• Вентилација.
• Конечно, снабдувањето на контролниот кабинет и издувната вентилација е во состојба целосно да ја контролираат целата воздушна размена во зградата.

1. До дестинација. Општата размена, противпожарниот систем за вентилација, и системите или нивните посебни елементи може да се контролираат.

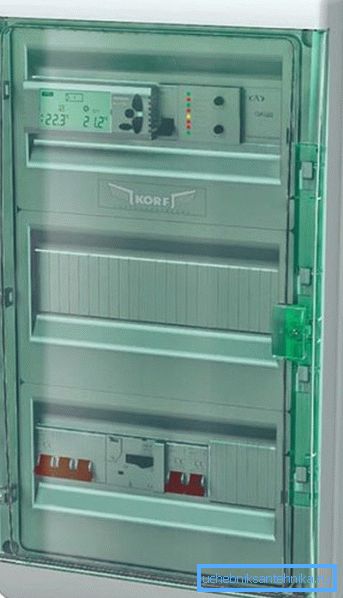

2. Според материјалот на случајот. Може да биде пластична или метална. Во првиот случај, по правило, контролите се скриени под капакот на кабинетот, во вториот случај тие се поставени на неа.

Собрание

Малку е веројатно дека читателот ќе може да инсталира таква комплексна опрема со свои раце, па затоа се ограничуваме на минимум препораки за инсталација.

• На инсталаторот е потребна дозвола за работа со електрична опрема и познавање на опрема за инструменти и автоматика (инструментација и автоматизација).
• Кабинетот е монтиран на вертикален ѕид од огноотпорен материјал со висина од најмалку еден метар. Упатството, како што е лесно да се погоди, е поврзано со заштита од пожар. Струјата во кола за напојување може да достигне импресивни вредности, што под одредени услови може да доведе до силно загревање на жиците и терминалите.

Да разјасниме: под услов за секој квадратен милиметар од напречниот пресек на бакар да нема повеќе од 10 ампери, а терминалите се обезбедуваат со сигурен контакт и отсуство на парови за галванизација (како бакар и алуминиум), оваа ситуација нема да се појави.

Примероци

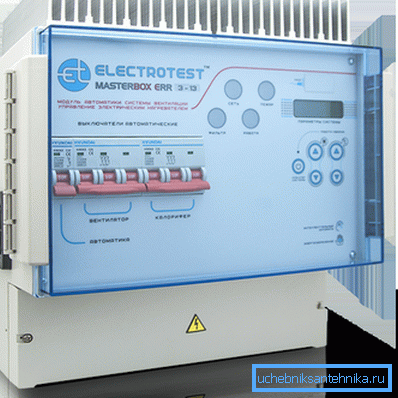

MASTERBOX ERR

Пред нас е производ произведен од московската компанија Electrotest.

Кои се карактеристиките на уредот?

• Поддршка за електрични грејачи на воздух, разменувачи на вода и фреон.
• Поддршка на сите видови на рекуператори.
• Заштита на мотори на вентилаторите од прегревање и преоптоварување.
• Далечински управувач.
• Bluetooth и Wi-Fi модули кои ви дозволуваат да ја контролирате вентилацијата од вашиот паметен телефон.
• Компактен димензии. Големината на кабинетот е само 325x335x170 mm.

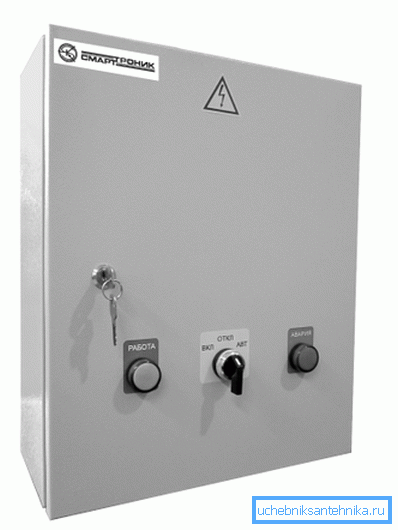

Кабинет за контрола на вентилаторот

Производот со лаконскиот име ШУВ е произведен од страна на голем број руски компании (на пример, ОЕБ Рубеж, кој има претставништва во неколку градови во Русија и близу во странство). Функционалноста на уредот е потполна спротивност на претходната: таа е ограничена само на контролата на вентилаторот за снабдување или издувување на вентилацијата со оган.

Во прилог на директно стартување и запирање на електричниот мотор, уредот контролира:

1. Присуство на сите три фази на влезот.
2. Сервисирање на сопствени напојувања и контролни кола.
3. Контакт со сензори и нивното здравје.

Ви ги претставуваме главните карактеристики на уредите кои можат да контролираат вентилатор со капацитет до 45 kW.

Цена на ShUV зависи од максималната моќност на вентилаторот контролиран од него:

• 5,5 kW - 15,400 рубли.
• 11 kW - 19.300 рубли.
• 18,5 KW - 21080 рубли.

Заклучок

Претпоставуваме дека се запознавме со новиот тип на опрема за вентилација (видете го и написот за вентилација на чад: главните карактеристики и карактеристики на уредот).

Како и секогаш, одредена количина дополнителни тематски информации ќе биде понудена од видеото во оваа статија. Успеси!
