Инсталација на вентилација за гасен котел во приватни домови

Секоја грејна опрема не може да се користи без добра размена на воздух. Особено важно е вентилација за гасен котел во приватна куќа. Тука нема никакви играчи, бидејќи се работи за животот и здравјето на луѓето. Неправилната инсталација може да доведе до прием на јаглерод моноксид во станбена површина, која е смртоносна и нема бои, нема мирис, со сите последователни последици.

Неколку зборови за документите

Дозволите за собирање никогаш не биле пријатно искуство. Но, како што е познато, сите норми и правила се пишуваат врз основа на вистински грешки, па нивното непочитување може да доведе до големи проблеми, а паричната казна е најнеобичното нешто што може да се случи.

Инсталирањето на опремата за гас во станбените области е регулирано со неколку документи. Прво, тоа е SNiP 42-01-2002. Што се однесува до вентилацијата на котларниците и печките во приватни куќи, овие барања се дадени во SNiP 11-35-76.

Совет: Постои уште еден корисен документ наречен снабдување со гас, базиран на SNiP 2.04.08-87. Во моментот, веќе не е официјално валиден, но содржи многу корисни информации, а, исто така, врз основа на тоа се развиени постоечките стандарди.

Определување и барања за уредување

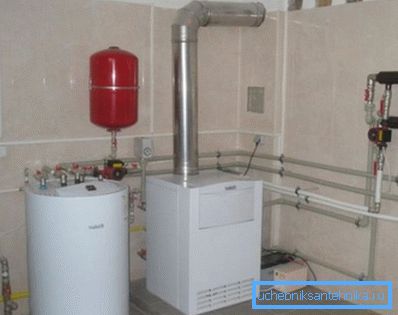

Пред купување на самиот котел и друга опрема за дистрибуција на гас, неопходно е да се одреди местото на неговото инсталирање. Можеби најважно е организацијата на добра размена на воздух.

Барања

Во простории со опрема за дистрибуција на гас, во која не постои постојан професионален надзор, во согласност со нормите, се донесуваат следните правила за инсталација на вентилација.

• За изолирани котли лоцирани во станбени објекти, треба да се појави комплетна воздушна размена од 1 час најмалку 3 пати.. Покрај тоа, важна поента е што овие податоци се изведени без да се земе во предвид протокот на воздух во котелната печка.
• Според барањата, висината на таванот во котларата треба да биде 6m. Но, во приватно домување практично е нереално, затоа, за секој метар за намалување на таванот, размената на воздух во собата треба да се зголеми за 25%.
• Како по правило, голем број циклуси на размена на воздух во мала соба е многу тешко да се обезбеди на природен начин, па затоа во повеќето случаи треба да се инсталира вештачки прилив.

Важно: овие препораки важат и за системите за гас и цврсто гориво. Има само мала разлика во инсталацијата.

Пресметка на параметрите на системот

Компетентно извршените пресметки се клучни за долго и безбедно работење на опремата. Професионалните проекти се прилично сложени, вклучуваат сметководство за сите параметри. Но, за приватни станови, често се покажува како излишно, сето тоа се сведува на неколку формули со кои можете да ги пресметате основните податоци со свои раце.

За да дознаете кој дијаметар на канал ви е потребен за да се обезбеди природна размена на воздух, треба да ги имате следните податоци.

1. Прво, тоа е обемот на самата соба, која се мери во кубни метри.
2. Исто така е неопходно да се разгледа брзината со која ќе се движи воздухот во цевката, за природна вентилација, овој параметар е 1 m / s.
3. И последната компонента е иста стапка на зголемување на бројот на циклуси на размена на воздух, во зависност од тоа колку ја спушта висината на таванот во споредба со референтната 6m.

Следно, за јасност, да го разгледаме пресметувањето на каналот на конкретен пример.

• Да претпоставиме дека просторијата има ширина од 4, должина од 3 метри, а висината на таваните е 2,7 м. Умножете ги податоците и добијте ја волуменот од 32,4 m.
• Што се однесува до факторот за размена на воздух, ќе го пресметаме како што следува: (6m - 2.7m) x 0.25 (намалување процент) + 3 (број на циклуси за 6m) = 3.8.
• Сега можеме да пресметаме колку воздух треба да излезе од оваа соба со природна вентилација за 1 час: 32.4m? x 3.8 = 123m?
• Со овие податоци, го пресметуваме делот од каналот за природна размена на воздух. За да го направите ова, поделите 123m?, Во 3600 (бројот на секунди за 1 час). Добиваме дека вентилацијата на просторијата со гасен котел мора да се изврши преку канал од 0,034 m?.

Како што можете да видите, наставата е прилично едноставна. Често, вентилациони цевки за гасни котли се земаат во круг, бидејќи нивната цена е значително помала. Експертите препорачуваат ПВЦ канализација. За горенаведениот пример, ова ќе биде пресек од 204 mm.

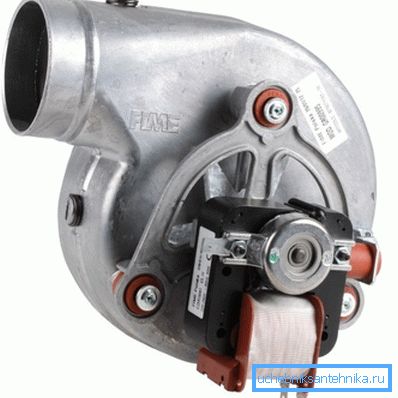

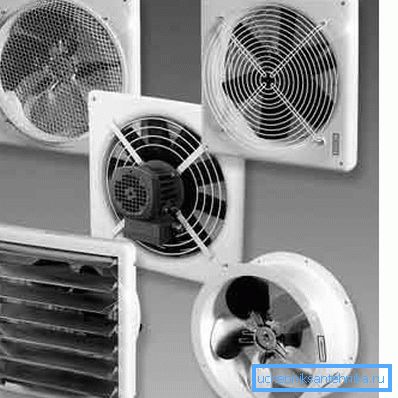

Често е незгодно и непрактично да се монтираат воздушни канали од големи делови. Во вакви случаи се монтираат стандардни канали со пресек од 100-150 мм и на нив се поставува принуден притисок. Најлесен начин е да ги монтирате влезните и издувните вентилатори со иста моќ. Во зависност од обемот на избраната моќност на опремата.

Важно: пресметката е направена за еден канал, но во собата има 2, прилив и издувни гасови. Двата канала мора да бидат со ист дијаметар, во овој случај 204 mm.

Препораки за инсталација

Самиот сопственик треба да одлучи за принудна или природна вентилација, врз основа на карактеристиките на неговата опрема и параметрите на одредена просторија. Покажавме како да ги спроведеме наједноставните пресметки, тогаш можете да продолжите со инсталацијата на самиот систем. Постојат и ограничувања и правила.

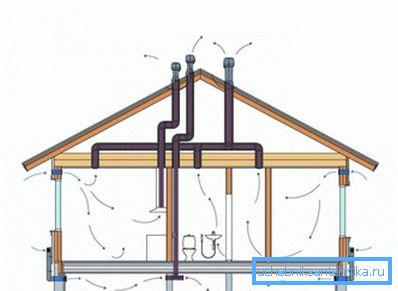

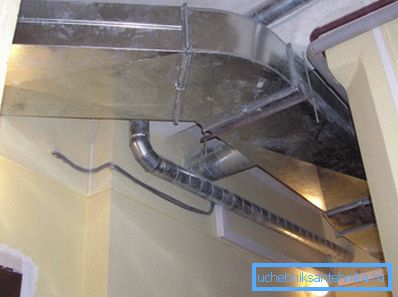

Како што знаете, воздушните канали може да се постават хоризонтално или вертикално. Што се однесува до хоризонталната инсталација, важи само за системи со присилна инјекција. Плус, тие мора да бидат исправени, без искри или свиоци. Должината на линијата зависи од параметрите и моќта на опремата.

Вертикалните канали можат да се користат и за вештачка и за природна вентилација. Минималната должина на прав вертикален канал мора да биде најмалку 3м. Инаку, може да има прекини со природен товар.

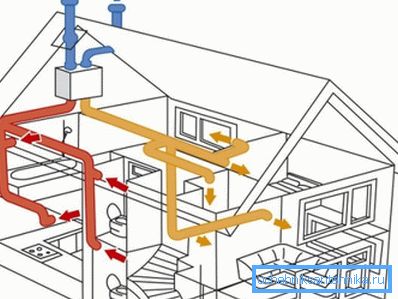

Експертите препорачуваат инсталирање на комбиниран систем, во случај на неисправност на принудна вентилација, може да го намалите товарот на опремата. Како резултат на тоа, системот ќе може да работи со природна размена на воздух.

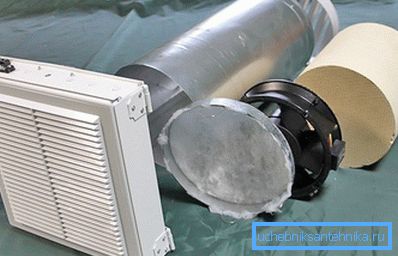

Без оглед на кој систем сакате, волуменот на воздухот отстранет од собата мора да биде еднаков на приливот. Вие не треба да се потпрете само на вентилаторот за напојување, исто така треба да инсталирате вештачка инјекција на хаубата.

Локацијата на вливот и издувните гасови се одредува во зависност од тоа каде се наоѓа котелот. Но, приливот секогаш се прави директно во близина на котелот или зад единицата.

Аспираторот треба да биде поставен во горниот дел на просторијата, по можност што е можно поблиску до таванот или директно во таванот. Во исто време, растојанието помеѓу влезните и издувните канали треба да биде колку што е можно подолго. Идеално, дијаметрално спротивставени.

За моќни единици инсталирани во колиби со голем плоштад и неколку катови, нивниот вентилациски излез треба да биде посебно опремен. Како по правило, има присилно празнење, е монтиран на надворешниот ѕид на зградата и оди над гребенот на покривот.

На видеото во оваа статија можете да ги видите деталите за инсталацијата.

Заклучок

Иако инсталацијата на системот за вентилација во приватна куќа не е особено тешка и може да се направи со рака, пресметката треба да се сфати сериозно. Ако не сте сигурни во вашите способности, треба да им верувате на професионалците.
