Дизајнирање на вентилација: како да се избере опрема и да се

Удобната микроклима во куќа или стан во голема мера зависи од правилното функционирање на системот на свеж прилив и отстранување на загадениот воздух. И ефикасноста на неговата работа е директно поврзана со квалитетот на дизајнот на вентилација и климатизација на просториите.

Детално покривање на ова прашање е посветено на материјалот подолу.

Сорти на системи за вентилација

Со оглед на високите трошоци за дизајнирање вентилација и климатизација, многу занаетчии ги одбиваат услугите на специјализирани архитектонски бироа и инженерски фирми, подготвувајќи ја потребната документација со свои раце.

Овој процес е прилично тежок и бара присуство на одредени теоретски знаења.

Покрај тоа, не заборавајте да ги земете предвид следните фактори:

• подот;
• нивната функционална цел;

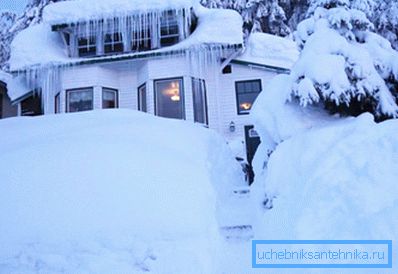

• географска локација и климатски карактеристики;
• начин на работа на објектот.

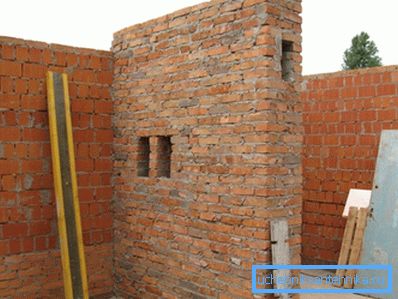

Покрај тоа, во системите за снабдување со воздух на приватна куќа, неопходно е да се предвиди инсталација на филтрациони постројки, како и вентилациони оски, кои можат да бидат дел од градежната конструкција.

Ако зборуваме за дизајнот на вентилација за:

• индустриски објекти (работилница, работилница);
• точки на јавното угостителство (ресторан, кантина);
• комерцијални простории (магацини, трговски комплекси) -

- тука, во прилог на ефикасност, треба да се земат предвид многу дополнителни барања - оган, санитарни, технолошки, и така натаму. Во овој случај, се препорачува да се вработи специјалист.

Според SNiP 2.04.05-91 постојат неколку варијанти на системи за обезбедување на простории со чист воздух:

• со природна воздушна сила;
• со принудна организација на движењето на протокот на воздух;
• комбинирани шеми.

Обрни внимание! Во дизајнот, покрај техничките параметри, неопходно е да се земе предвид економската компонента, односно она што ќе биде трошокот за работа на системот за вентилација. Доколку природната вентилација не предизвикува трошоци, тогаш вентилаторите, греачите и рекуператорите, кои се дел од механичкиот систем, трошат електрична енергија, со што се зголемуваат сметките за комунални услуги.

Природен вентилација дизајн

Овој метод за обезбедување соби со чист воздух се користи од памтивек и денес е популарен. Во овој случај, движењето на воздухот е организирано поради разликата во температурата и притисокот надвор од куќата (стан) и во просториите.

Воздухот загаден со човечки отпадни производи се извлекува преку излезните канали и всадени со пролизгување низ прозорци, отвори за проветрување, пукнатини и пори во ѕидовите.

Ефективноста на ваквата вентилација е под влијание на:

• насока на ветерот;
• температура на околината;
• атмосферски притисок.

Меѓутоа, ако порано оџакот играл улога на издувни гасови и доволно воздух поминува низ празнините меѓу дневниците, тогаш модерните градежни технологии обезбедуваат речиси целосна затегнатост на внатрешноста. Затоа, потребно е да се дизајнираат и инсталираат дополнителни канали за снабдување со воздух и издувни гасови. Само тогаш природната вентилација ќе работи ефикасно.

Предности и недостатоци

Пред да земеме поблизок поглед кон дизајнот на вентилација со природен нацрт, уште еднаш да се задржиме на неговите предности и недостатоци.

Карактеристики на дизајнот на каналите за снабдување

Дизајнот и пресметката на вентилацијата мора да започне со влезниот систем. За да може најефикасно да се замени воздухот, неопходно е да се обезбеди движење на дојдовен воздух со брзина еднаква на 0,2 метри во секунда. За ова се користат специјални вентили за влез.

Обрни внимание! Многу почетници го занемаруваат инсталирањето на оваа опрема, потпирајќи се на фактот дека нејзината улога успешно ќе се исполни со прозорци и отвори за воздух. Овој пристап е фундаментално погрешен. Прво, загубата на топлина се зголемува толку многу, второ, звучната изолација е нарушена, и трето, во собата се влева голема количина прашина од улицата.

При дизајнирање на воздушни канали за снабдување, треба да знаете дека постојат два вида вентили:

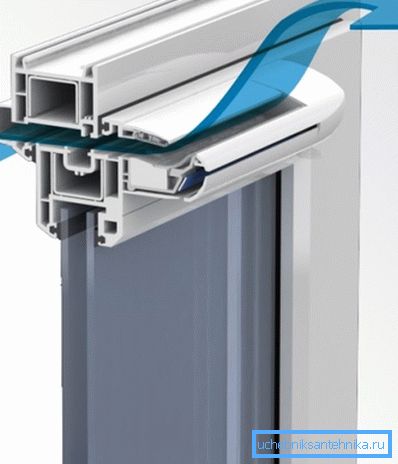

1. Прозорец. Тие се изградени директно во рамката на прозорецот (мора да се направи дупка во неа). Тие пуштаат доволна количина на надворешен воздух, намалувајќи ја брзината на влезниот проток. Ако температурата е премногу ниска надвор од прозорецот, тие може да се затворат со клапи.
2. Ѕид. Монтирани во ѕидот помеѓу прозорецот и радијаторот. Дизајнот предвидува присуство на филтер и придушувач. Дополнително, протокот на воздух ќе се загрева. Воздушниот канал може да биде опремен со автоматски амортизери што го регулираат интензитетот на влезот на воздух, во зависност од надворешните услови (температура и влажност).

Нијанси на уредување на издувни канали

Инструкциите за дизајнирање на природна вентилација, покрај влезните канали, бараат присуство на издувни канали.

При развивање на свој проект, треба да се земат предвид таквите карактеристики:

• излезните дупки мора да бидат поставени во санитарната просторија и во кујната, бидејќи тоа е местото каде што воздухот е загаден и најмногу навлажнет;
• крајот на оџакот во куќа мора да се крене над покривот до висина поголема од 0,7 метри, инаку диференцијалниот притисок нема да биде доволен за појава на влечење;
• горниот пресек на издувниот канал треба да биде заштитен со чадор што спречува навлегување на врнежи и туѓи предмети;
• Подобро е да се направи вентилационен канал од нерѓосувачки цевки, наместо тули, бидејќи нивната мазна внатрешна површина придонесува за појава на добра пластика и не создава отпор кон протокот на воздух.

Дизајнирање на комбинирана вентилација

И покрај тоа што природниот систем на прилив и отстранување на воздухот е поекономичен, препорачливо е да се одлучи за проектот за комбинирана вентилација.

Во овој случај, стандардното коло се засилува на вистинските места со електрична опрема, со што се зголемува брзината на протокот на воздух.

Приливот во овој случај е исто така организиран со помош на подвидови или прозорски вентили, а издувниот канал е опремен со вентилатор.

Еве неколку начини на кои можете да организирате ефективна шема на комбинирана вентилација:

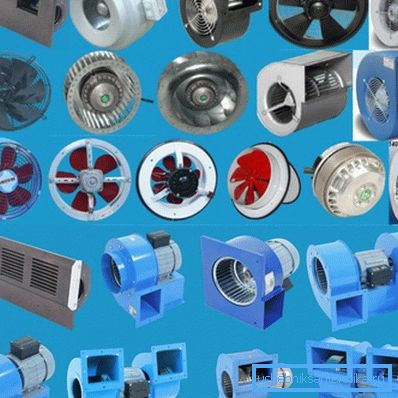

1. Во мал стан или селска куќа, доволно е да се инсталираат вентилатори на секоја од извори за вентилација. Покрај тоа, потребниот електричен аспиратор се наоѓа над шпоретот. Вентилаторите можат да се поврзат со истата електрична линија со светлото и да се вклучат истовремено со неа. Можете исто така да инсталирате сензори за движење. Големиот минус на таквото решение е недостатокот на природна размена на воздух, односно качулата ќе работи само кога е вклучена опремата.
2. Вентилаторот е инсталиран во заедничкиот воздушен канал, каде што се снабдуваат воздушните канали што водат од кујната и санитарниот блок. Најчесто, во овој случај, целиот систем е монтиран на таванот, а вентилационите решетки - на таванот. Важно е внимателно да се пресмета пресекот на каналите и моќноста на инсталираните навивачи. Сите потребни параметри се наведени во придружната документација до опремата.

Во некои случаи е можно да се инсталираат навивачи на влезните канали. Тие се разликуваат од издувните гасови во тоа што можат да го загреат студениот воздух што доаѓа од улицата. Благодарение на оваа опрема, во просториите се генерира зголемен притисок, кој "излегува" загадениот воздух во одводните воздушни канали.

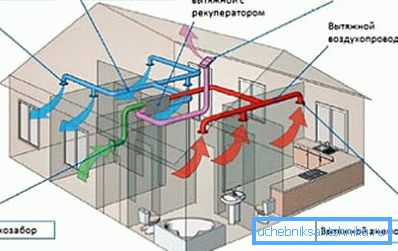

Механички вентилациски дизајн

Ако областа на вашиот дом надминува 300 квадратни метри. метри, препорачливо е да се размисли за дизајнот и инсталирањето на интегриран систем за автоматско вентилација. Тој е најефикасен, сепак, треба да бидат ангажирани само специјалисти во неговиот развој и инсталација.

Неопходно е да се земат предвид многу карактеристики:

• бројот и големината на воздушните канали, шемата на нивната дистрибуција во куќата, локацијата на влезните и излезните отвори;
• моќ на користени навивачи;
• потребата да се инсталираат филтри, рекуператори, стабилизатори на влага и така натаму.

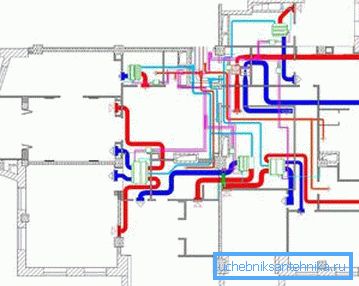

Најчесто дизајнот на таков систем се врши заедно со подготовката на цртежи на самата станбена зграда.

Главната предност на системот за автоматско напојување и издувување е целосно автоматско работење. Специјалната електроника независно ја регулира брзината, обемот и температурата на протокот на воздух, врз основа на податоците добиени од надворешни сензори.

Друг плус е присуството на рекуператор. Овој уред го загрева доводот на воздух на сметка на излезниот воздух (без да им се дозволи да се меша), што може значително да ги намали трошоците за греење на просториите во студената сезона. Исто така е можно да се инсталира единечна единица за климатизација, која создава удобна микроклима во сите простории без користење на посебни сплит-системи.

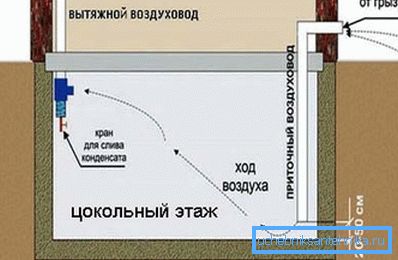

Основна вентилација

Ако сте сами дизајнирање куќа куќа вентилација систем, не заборавајте за подрумот и подрумот.

Како по правило, на ова ниво постојат многу помошни простории:

• работилници,
• сауни
• перални објекти
• магацини,
• базени и така натаму.

Сите тие бараат ефикасна вентилација, инаку зголеменото ниво на влажност ќе доведе до формирање на мувла и габи на ѕидовите, што негативно ќе влијае на микроклимата не само на подрумот, туку и на целата станбена зграда како целина.

Заклучок

Откако ќе ги прочитате горенаведените информации, добивте идеја за нијанси за дизајнирање и инсталирање на разни видови системи за вентилација.

Видеото во оваа статија исто така е посветено на тоа како да научат како да дизајнираат вентилација на вашиот сопствен стан или земја куќа.
