Дизајн за греење и вентилација - економично греење и

Микроклимата во секоја соба е одреден оптимален сет на параметри во кои едно лице се чувствува удобно и може да работи продуктивно. Ова е главно под влијание на параметри како што се: влажност, температура на воздухот, состав на воздухот. И исполнувањето на главниот дел од задачата за одржување на стабилноста на микроклимата лежи на системите за вентилација и греење, па затоа треба да им се посвети посебно внимание на дизајнот.

Дали има смисла да се комбинираат системите за греење и вентилација?

Повеќето луѓе во нашата земја се навикнати на традиционално загревање на водата, а прашањето за комбинирање на вентилација и греење не се смета за сериозно, туку залудно. На крајот на краиштата, дизајнот на системот за вентилација и греењето како целина ќе овозможат максимално искористување на можностите на воздушните канали, тие нема да останат без работа во студената сезона.

Покрај тоа, системот за греење на воздухот има неколку предности над традиционалниот, каде што водата се користи како топлина.

Употребата на воздух како течноста за ладење ви овозможува да:

• продолжување на работниот век на системот (трајноста на системот за греење на воздухот достигнува 40 години);
• го намалува времето на загревање на собата;

Обрни внимание! Во случај на систем за вода, треба да почекате додека радијаторот не даде доволно топлина, потребни се неколку часа. Воздушниот систем ја снабдува собата со претходно загреан воздух, само треба да почекате додека не се меша со студениот воздух. Ќе трае само 20-30 минути.

Општи одредби за проектирање на системи за вентилација и климатизација

Без оглед на дизајнот на греење, вентилација и климатизација на мала замок или високи згради, резултатот од извршената работа треба да биде 2 документи:

• текстот дел - во објаснување белешки дизајнер укажува на општите технички решенија усвоени во проектот. Особено, пресметката го оправдува усвоениот дел од воздушните канали, моќноста на системот за климатизација и системите за греење. Доколку системот се инсталира на индустриското претпријатие, тогаш потребно е да се наведат начините за заштита на воздушните канали од агресивни медиуми;
• графички дел - цртежите треба да содржат шема за греење, климатизација и вентилациони мрежи. Во случај на комбинација на вентилација и греење на воздухот, работата е малку поедноставена.

Во однос на цртежите, треба да се забележи дека тие треба да се изведуваат во строга согласност со ГОСТ 21.602-79, едноставна скица од рака на графикон е неприфатлива.

Обрни внимание! Ако сте дизајнирање на вентилација и греење на мала куќа со свои раце, тогаш, се разбира, можете да направите без ГОСТ, главната работа е дека вработените се разбере сè. Во други случаи, строго почитување на стандардот е задолжително.

Правила за цртање цртежи

Цртежот мора да содржи не само шематски приказ на самиот проектиран систем, туку и план на куќата, во спротивно нема да биде возможно да се процени дали на пример е правилно поставен канал.

Што се однесува до дизајнот на системите за повеќекатни згради, генерално е неопходно:

• да се повлече на А1 лист план на зградата;
• да ги брои просториите, додека нумерирањето се врши во согласност со барањата на ГОСТ 21.602-2003, кој беше усвоен наместо советскиот регулаторен документ ГОСТ 21.602-79. Што се однесува до нумерирањето на просториите, бројот треба да биде поставен во круг, нумерирањето се изведува почнувајќи од левиот дел од цртежот, при што првиот број се користи за одредување на бројот на подот, а сите други се всушност бројот на просториите;
• тогаш, на ист план, неопходно е да се димензионираат затворените структури без неуспех, ова е основа за последователна пресметка на топлинските загуби;
• ако се користи греење на водата, тогаш ќе се избере место за лоцирање на јазолот, на секој кат ќе биде назначен распоредот на цевки и ќе бидат наведени локациите на радијаторот;

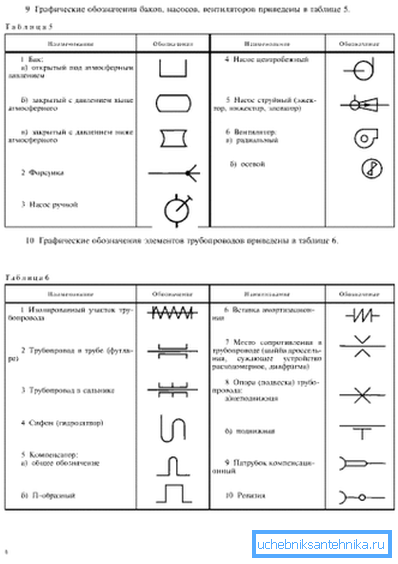

Обрни внимание! ГОСТ на работните цртежи за греење и вентилација дава јасна листа на дозволените симболи. Креативноста во ова прашање е неприфатлива, а примери за некоја нотација ќе бидат разгледани подолу.

• истото важи и за екранот на листовите на воздушните канали и системите за климатизација.

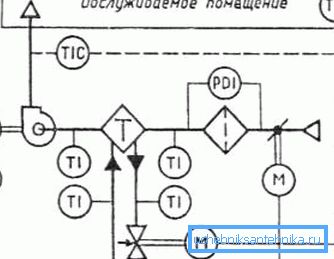

Прифатени конвенции во цртежите

Во принцип, дизајнот на системот за вентилација започнува со фактот дека подовите ја покажуваат нивната позиција на дизајнот. После тоа, неопходно е да се дадат засеци во сите простории каде што се обезбедува вентилација.

На овие парчиња, потребно е да се покаже позицијата на дизајнот на вентилационите решетки (висината на нивната поставеност и димензиите се означени), покрај тоа е неопходно да се прикаже:

• вентилациони канали и рудникот (прикажани со точки со точки);
• означете ја устата на вентилационата осовина и центарот на прозорецот;
• Изведените парчиња и подни планови на зградата служат како основа за цртање на аксонометриската проекција на системот за вентилација.

Обрни внимание! Истото упатство важи и за дизајнот на системите за греење на воздухот, во комбинација со системот за вентилација на просториите.

Кога креирате цртежи, се применуваат следниве правила:

• секој елемент од системот за вентилација и греење мора да биде означен и прицврстен на неговиот сериски број (во рамките на истата марка). На пример, всисниот систем со природна циркулација е означен како ЈП, со принуден - P, воздушната завеса на цртежот е означена со буквата U, а единиците за греење може да се идентификуваат со буквата A.

GOST дизајн цртежи греење и вентилација не е ограничена само на еден документ од 2003 година.

Обележување на некои елементи од системите за вентилација и греење се дадени во посебни стандарди:

• при означување на каналите и фитинзите на лист, треба да се следат препораките од ГОСТ 21.206-93;
• ГОСТ 21.205-93 треба да се користи кога е потребно да се прикаже на цртежот таков елемент како изолација на цевководи, амортизација, поддршка и други специфични елементи. Истиот стандард се користи за означување на насоката на протокот на воздух, резервоарите, цевките и така натаму;

• ГОСТ 21.112-93 посветен на симболите на опрема за подигнување и транспорт.

Обрни внимание! Кога се прикажани симболи од овој тип на цртежот, мора да се земе во предвид скалата.

Генерален Дизајн Водич

Системот за вентилација комбиниран со системот за греење работи според следниов принцип:

• топол воздух се снабдува преку каналот за снабдување во просториите на куќата;
• преку издувната цевка, воздухот се зема од просториите, свеж воздух се меша од улицата, а воздушната смеса се враќа во грејната единица;
• по овој процес се повторува.

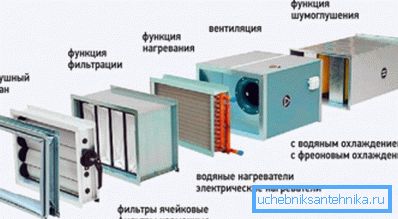

Обрни внимание! Таквите системи се нужно опремени со филтер систем, често има функција на дополнителна влага. Циркулирачкиот воздух треба дополнително да се чисти, бидејќи не е целосно заменет со свежо.

Во приватна конструкција во секој случај, дизајнот на греење, вентилација и климатизација поединечно, но можете да формулирате неколку универзални правила:

• Канал за снабдување со воздух е погодно поставен помеѓу подови. Особено оваа опција е погодна за градење на рамка технологија, цевките нема да заземаат еден сантиметар од слободен простор од собата. Со ова сместување на 2-ри кат топол воздух ќе тече од нивото на подот, а на 1-ви - од таванот;

Обрни внимание! Треба да се има на ум дека топол воздух ќе тече од решетките за снабдување, па затоа не е пожелно да ги ставите директно над софата, фотелјата итн. Во исто време, не е пожелно да ги ставите над завесите - малку е веројатно дека некој ќе биде задоволен да ги погледне постојано мавтајќи завеси.

• ако армирано-бетонски подови, подобро е да се постават воздушните канали во аглите на ѕидовите. Потоа тие лесно можат да бидат преправени со таванот на повеќе нивоа.

Постојат некои карактеристики во врска со поставувањето на канал за враќање - издувни гасови.

Значи, правилен дизајн на системи за греење и вентилација бара:

• воздухот влегол во издувната цевка на долниот кат - на ниво на подот. Факт е дека тука загреаниот воздух влегува во просториите одозгора, затоа неговата ограда во близина на подот придонесува за еднообразно загревање на просторијата;

• на вториот и подоцнежните катови, оградата треба да се направи близу до таванот - топол воздух се крева и акумулира во оваа зона, што не е важно за некое лице;
• на овој канал има смисла да се постави амортизер за регулирање на протокот на воздух, а во зима тоа ќе помогне да се заштедат на сметките за електрична енергија;
• Посебно внимание треба да се посвети на звучната изолација на воздушните канали во областите во близина на грејната инсталација. Може да има смисла да се користат флексибилни воздушни канали во овие области или да се користи надворешна изолација на бучава;
• во текот на летото, греењето нема да работи, па издувната вентилација мора да има излез на покривот, во топлиот период, преку него ќе се отстрани загадениот воздух;
• мешањето на свеж воздух од улицата може да се направи преку ѕидни вентили.

Одделно, неопходно е да се спомене изворот на топлина. Се разбира, можете да ја користите инсталацијата, работејќи на електрична енергија, но таквите системи тешко може да се наречат економични, а за зависностите од куќите во домаќинствата не е најдобрата опција.

Затоа, често се користат инсталации во кои грејниот елемент е поврзан со конвенционален котел за греење (не е важно електричниот котел или цврсто гориво). Трошоците за работа со такви системи е околу 20-30% помал во споредба со конвенционалното загревање на водата.

Обрни внимание! Покрај тоа, котелот може истовремено да се користи за снабдување со топла вода и, на пример, "топли подови".

Едноставна пресметка на системот за греење на воздухот во комбинација со вентилација на свеж воздух

Овде, се разбира, многу зависи од начинот на кој се организира циркулацијата на воздухот. Ако, на пример, се користи само делумно рециклирање, тогаш тоа малку ќе штеди на електрична енергија, бидејќи грејачот не мора да троши енергија за загревање на воздухот на температура еднаква на онаа на надворешноста.

Од друга страна, опцијата за делумно рециклирање не е секогаш прифатлива чисто од хигиенска гледна точка, бидејќи дел од загадениот воздух и понатаму ќе остане во просторијата. Но нултата рециклирање, особено во студената сезона, многу ќе ги чини сопствениците, но на воздухот ќе се гарантира дека е чист.

Пресметката на греењето на воздухот во комбинација со вентилација се врши со претпоставка дека мора да се одржува собната температура. Приливот не треба да страда од ова, односно фреквенцијата на замена на воздухот во собата, исто така, треба да биде константна вредност.

Како примерок, се дава многу поедноставена верзија на пресметката, но е погодна, на пример, за приватна градба.

Целата пресметка може да се подели на 3 едноставни чекори:

1. Неопходно е да се одреди загубата на топлина во просторијата. За да се поедностави пресметката, препорачливо е да се користи онлајн калкулатор, со што ќе се овозможи да се земат предвид суптилностите како што е типот на двојно застаклен прозорец инсталиран во станот, климатската зона итн. При рачно пресметување, многу почетници имаат потешкотии со ова;

Обрни внимание! Точноста на оваа точка ќе зависи од способноста на грејачот да ја одржи саканата температура во станот. Ако, на пример, резултатот е потценет, тогаш греачот едноставно нема да се справи и може да заборавите за удобноста.

1. Потоа треба да ја поставите температурата што треба да се одржува во просторијата и температурата на излезот (на излезот од грејачот) и да се одреди протокот на воздух под одредени услови. Пресметката се врши според формулата

G = Qp / [с • (tg-tv)],

во оваа формула се користи следната нотација:

• Qп - загуба на топлина, пресметана во претходната фаза, W;
• c е топлотниот капацитет на воздухот, J / (kg • K), референтната вредност е земена како 1005;
• tg и tv - температурата на грејачот и температурата во просторијата ,?

1. Одреден од потрошувачката на топлина, што ќе треба да го потроши за загревање на овој воздух, се користи формулата

Qn = G • c • (Tv-tn),

каде tn е надворешната температура на воздухот ,? С.

Пример за пресметка

Како пример, да направиме едноставна пресметка во која задача е да изврши пресметка на греење и вентилација, под услов да работат заедно.

Следни првични податоци се прифаќаат:

• во просторијата се инсталирани двојни застаклени прозорци, а површината за застаклување како процент е 20% од површината на ѕидот;
• усвоена надворешна температура -30 ° C;
• има само еден ѕид во просторијата;
• соба простор - 20 м2;
• куќата треба постојано да ја одржува температурата на +20 ° C, температурата на напојување +50 ° C;

Пресметката се изведува според препорачаниот метод:

• загубата на топлина за таков случај е 2,26 kW;
• протокот на воздух за таков случај треба да биде G = 2260 / (1005 (50-20)) = 0,075 kg / s;
• топлината за греење ќе треба Qn = 0,075 • 1005 • (20 - (- 30)) = 3769 W = 3,77 kW. Веќе врз основа на овие податоци, можете да изберете уред за греење според карактеристики на пасошот.

Сумирање

Дизајнот на системот за вентилација само на прв поглед може да изгледа едноставно - да поставите неколку цевки и да ги доведете на покривот. Всушност, сè е многу посложено, а во случај кога вентилацијата е комбинирана со греење на воздухот, комплексноста на задачата се зголемува само затоа што треба да се осигурате не само да го отстраните валканиот воздух, туку и да постигнете стабилна температура во просториите.

Видеото во оваа статија е теоретски, во кое експертите даваат одговори на голем број општи прашања.
