Брави за вентилација: изберете и инсталирајте се

26-03-2018
Вентилација

Во оваа статија ќе зборуваме за тоа што претставува алуминиумска брановидна вентилација и слични производи од други материјали. Покрај тоа, ние ги разгледуваме карактеристиките на изборот на овие структури. Добро и, се разбира, ќе дадеме бројни практични препораки за инсталација на вентилациони бранови.

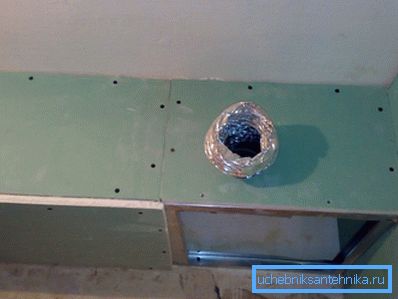

Поставување на corrugations во кутија од гипс картон

Општи информации

Вентилационата брановидна цевка е суштински елемент за поврзување на современи капи. Не постои сомнеж дека вентилацискиот брановиден ракав не изгледа како уреден како посебна пластична кутија.

Факт е дека кружниот ракав е тешко да се сокрие во ѕидот или да се покрие со декоративни елементи. Но, и покрај овие тешкотии, во некои случаи, брановидното црево е едноставно незаменливо.

На пример, брановидни цевки за вентилација се користат на тешко достапни места, каде што, поради повеќекратни врти и свиоци, тешко е да се монтира обична пластична кутија.

Главните видови воздушни канали и нивната класификација

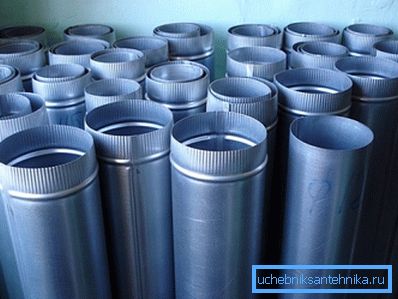

Цврсти цевки за вентилација

Во моментов, воздушните канали дизајнирани да прицврстат качулки се претставени со следните модификации.

  1. Пластична или метална цевка (тврда кутија) со совршено мазна внатрешна површина. Недостатокот на внатрешно олеснување овозможува бесшумно работење на опремата за вентилација. Мазната надворешна површина, пак, ја обезбедува естетиката на појавата на поврзувачкиот елемент.

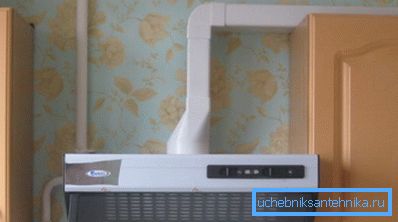

На фотографијата, поврзувањето на хаубата со тврда пластична кутија

Единствениот значаен недостаток на таквите конструкции е мал степен на флексибилност и, како резултат на тоа, неможноста да се користи на ѕидовите и таваните со комплексно површинско ослободување.

Препорачливо е да се користат пластични воздушни канали кога тие можат да бидат покриени со таван, декоративни панели и други заштитни структури. Цената на пластичниот канал е висока во споредба со металните колеги.

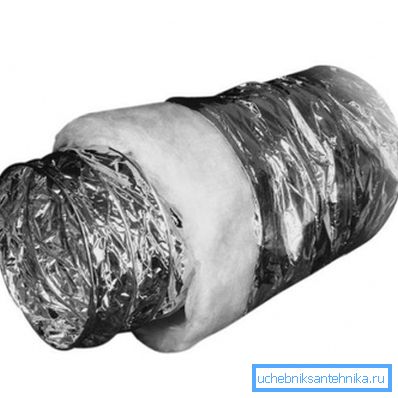

Алуминиумска вентилација на 200 мм со топлинска изолација
  1. Челичната алуминиумска цевка за вентилација е порелевантна и популарна опција, бидејќи има бројни предности, меѓу кои го забележуваме и следново:
  • висока отпорност на абење;
  • отпорност на механички деформации;
  • леснотија на инсталација работа;
  • низок степен на оптоварување на градежни подови
  • апсолутна затегнатост, и покрај мобилноста на зглобовите;
  • отпорност на покачени температури (до + 250 ° C) и како последица на тоа можноста за употреба на издувни гасови во автономни системи за греење;
  • универзалноста на користењето, бидејќи брановидноста со ист успех се изведува во просториите на јавните, станбените и техничките цели;
  • прифатлива цена и, како резултат на тоа, атрактивните трошоци на готовиот систем за вентилација како целина.

Меѓутоа, заедно со очигледни предности, постојат барем очигледни недостатоци, меѓу кои се:

  • ниско ниво на цврстина на вентилациониот канал како целина;
  • низок интензитет на протокот на воздух поради недоволна аеродинамика на внатрешната површина на ѕидовите;
  • тешкотијата при дијагностицирање на оштетување или блокирање, како и тешкотијата за чистење и дезинфекција на вентилационите канали;
  • Поради голем број структурни карактеристики, флексибилните алуминиумски канали не можат да се користат во системи за вентилација со високи перформанси.

Карактеристики на конструкцијата

100 mm вентилациски мев за време на инсталацијата

Флексибилните воздушни канали се структурно мулти-слоен производ изработен од алуминиум и слој од полиестер. Зајакнувачки елемент на дизајнот е спиралата од челик. Спиралата не само што го поставува потребниот степен на ригидност на производот, туку и ја менува правецот на цевката на кривини во форма на карактеристична хармоника.

Алуминиумските воздушни канали однатре можат да бидат мазни или брановидни.

  • Модификациите со мазна внатрешна површина се карактеризираат со зголемени аеродинамички својства.. Затоа, препорачливо е да се инсталираат такви модификации на воздушни канали на долги релации.

Значителен недостаток на модификации со мазна внатрешна површина на ѕидовите е посложена инсталација.

  • Воздушните канали од брановидни алуминиумски карактери се карактеризираат со помалку аеродинамика, но, и покрај овој недостаток, тие можат да бидат поставени на која било посакувана насока, што во голема мера ја поедноставува инсталацијата.

Функции за избор

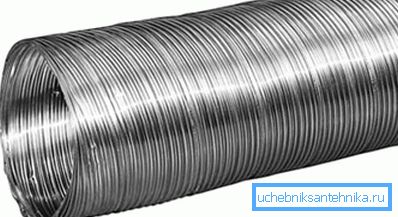

Ребрата внатрешна и надворешна површина

Што да барате при изборот на брановиден канал за вентилација? Бидејќи технологијата на поставување и работење на овие поврзувачки елементи е иста, без оглед на брендот на производителот, ние се фокусираме на дијаметарот на пресекот.

Како резултат на тоа, за да се направи вистинскиот избор, потребно е да се водат од параметрите на излезот на опремата што планирате да ја поврзете преку флексибилен канал.

Ако упатството за цртање вклучува употреба на кофрации со одреден дијаметар, треба да се користи овој дијаметар, бидејќи разликата помеѓу вистинските димензии и наведените димензии ќе доведе до невозможно вградување или до недоволна затегнатост на врската.

Стандардни дијаметри на индустриски произведени алуминиумски бранови:

  • 200 милиметри;
  • 150 милиметри;
  • 125 милиметри;
  • 100 мм.

По правило, наведените големини се доволни за инсталација на сите индустриски произведени екстракти и друга опрема што треба да се поврзат со системот за вентилација.

Важно: Кога купувате канал за домашен издувен гас, треба да запомните дека вентилациониот канал со голем број прав агли и должина над 2 метри негативно влијае на перформансите на системот. Решението за овој проблем може да биде стекнување на помал канал со помал дијаметар, кој може да биде прикачен на аспираторот преку адаптер.

Селекција според присуството на изолација

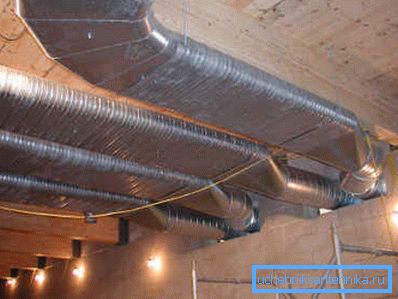

Работа на цевки со голем дијаметар во технички простории

Цената на флексибилните алуминиумски канали во голема мера зависи од присуството на среден слој на изолација. Модификациите без изолација се инсталираат и работат во системот на принудна вентилација, каде што нема посебни барања за нивото на бучава и заштита од пожар.

Модификациите со слој на изолација се поскап по големина од конвенционалните колеги, но, и покрај повисоката цена, тие гарантираат голем број значајни предности, вклучувајќи: ниско ниво на бучава, висока отпорност на високи температури.

Како изолација во такви конструкции се користи слој од минерална волна. Како резултат на тоа, дизајнот на изолираните модификации е сендвич кој се состои од слој од алуминиум, слој памук и алуминиумски слој.

Повеќеслојни структури се користат во случаи кога автопатот е поставен низ простории каде што високо ниво на бучава е неприфатливо.

Инсталација работа

Кога се собира во кујната, брановидниот вентилациски ракав е направен да биде скриен во еден од ѕидните кабинети. Друга добра опција е локацијата на цевката во просторот над кујнскиот сет.

За инсталација, не се потребни посебни адаптери, бидејќи цевката е флексибилна и поминува низ сите агли без напор.

Пример за отстранување на цевката во вратило за вентилација

Упатството за прирачник за инсталација не претставува ништо тешко:

  • Отпрвин, го рашируваме воздушниот канал за да има помалку бучава кога работи готов системот.
  • Прицврстете ја цевката до цевката за издувниот систем, користејќи специјален стегач. Слично на тоа, брановидноста е фиксирана на издувната дупка.
  • Ако уредот за издувни гасови со тркалезен дел е прицврстен за него директно браво. Ако дупката е правоаголна, купете специјален адаптер или канал со правоаголна форма на пресек.

Важно: Употребата на адаптери ги намалува перформансите на системот. Препорачливо е веднаш да се купи воздушен канал од иста форма и големина како на издувната порта, со цел да не се жртвува ефикасноста и да не се користи аспираторот во подобрен режим.

  • На крајот на пролизгувањето, препорачливо е да се инсталира мека решетка со цел да се спречи пенетрација на различни инсекти и нечистотија од надвор. Меѓутоа, за време на операцијата, оваа решетка треба да се чисти редовно за да се спречи блокирање и деградација на перформансите на системот.

Заклучок

Значи, разговаравме за главните видови воздушни канали што се користат во уредот за системите за вентилација на домаќинствата. Освен тоа, ги разгледавме карактеристиките на селекцијата и инсталирањето на флексибилни бранови.

Можете да најдете повеќе корисни информации со гледање на видео во оваа статија.
