Заварување на заварени цевки: технологија и опрема

Оваа статија е за тоа како да се изврши заварување на заварени цевки. Не претендира да биде целосна: само обидот на авторот да го презентира своето знаење и практично искуство, додавајќи го на багажот на знаењето на читателот. Треба да се запознаеме со некои од нијансите на технологијата и опремата што се користат за заварување.

Видови на цевки

Кој од популарните материјали кои се користат во изградбата на цевководи за разни намени, затрупани?

• Челик. За нивно поврзување на терен со користење на гас (ацетилен) и електрични, или лачно заварување на цевката.

Сепак: шпорети за водоснабдување, на пример, каде што е подобро да се готви со гас со приклучоци со ракави. Жица за заварување го исполнува просторот помеѓу внатрешната површина на ракавот и надворешната површина на цевката; поради поголема дебелина на крстот што може подолго да се спротивстави на корозијата.

• Пластика. Да се ​​биде прецизен - притисок на полиетилен и полипропилен. Многу поретко (и, соодветно, сварено) егзотично како полибутен (PB) или поливинилдефлуорид (PVDF). Во исто време, заварувањето на цевките се користи главно за цевководи со големи дијаметри; за мали делови, се користат спојници за спојување.

Челик

Да ги испитаме двете методи за заварување на челични цевки.

Гас

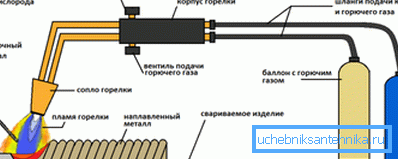

Главната алатка на гасниот заварувач е апарат кој се состои од режач, цилиндри - ацетилен и кислород - и црева со висок притисок.

Од заштитната опрема се потребни очила и костум со густ материјал отпорен на пламен. За делови за сечење и монтирање, горилникот може да се замени со машина што се разликува од горилникот со присуство на допир за сечење (тоа ви овозможува да креирате тесен кислород под висок притисок во внатрешноста на факелот).

Како ги заварувате цевките на вртливите цевки?

1. Горилникот е прилагоден на стабилна факел со светла и сјајна по целата должина. Чадот и темнината, со сино, пламенот е подеднакво бескорисен: во првиот случај, ацетилен не изгори целосно поради недостаток на оксидирачки агенс, во вториот случај, вишокот на кислород повторно доведува до пад на температурата.
2. Краевите (по можност со отстранети фармерки) се загреваат во мала област до моментот кога се стопи челикот.
3. Жицата за заварување се доведува до јазот меѓу заварените краеви, а капките од топењето од него се разнесени на површината на растопениот крај, создавајќи мост помеѓу деловите кои треба да се приклучат. Со поместување на зградата за рефлектирање, заварувачот формира рамномерно срам околу целиот обем.

Како е заварувањето на фиксирани цевни споеви во близина на ѕидовите и другите структури кои не дозволуваат да влезат од задниот дел?

• Со помош на обичен огледало. Таа е инсталирана така што задната страна на цевката е видлива.

Главниот проблем тука е тоа што на заварувачот е тешко да се прилагоди на спекуларноста на видливите движења; способноста да се дојде со долгогодишно искуство. Ако за прв пат се обидувате да заварите фиксиран спој со свои раце, не обидувајте се да ја направите оваа работа со помош на огледало.

• Преку прозорец исечен на предната страна од цевководот. На задната страна на цвест се варат внатре, по што фрагмент од прозорецот е свиткана во неговата првобитна положба и се вари.

Како е озлогласениот ракав заварен? Да, исто како и задникот. Единствената суптилност е висококвалителното загревање на внатрешната цевка: со цел врската да биде силна, неговата површина мора да се стопи.

Електрични

Тука алатките се заварувачки трансформатор, држач за електрода и пар жици. Заштитната опрема бара диелектрични белезници, костум изработен од густ незапалив материјал и маска со затемнет стакло (види исто така статија за полимерни цевки: како да се избере соодветен материјал за изградба на инженерски мрежи).

Забелешка: електричниот лак емитува во многу широк спектрален опсег. Суштински дел од зрачењето е ултравиолетово. Обид да се готви на прв поглед, без очила, ќе ве чини непроспиена ноќ поради силните пукнатини во изгорената мрена; лицето исто така ќе добие сериозни изгореници слични на оние на сонцето.

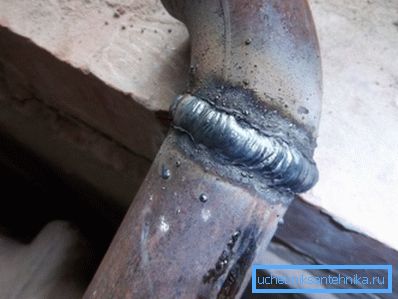

Суштината на методот е да се создаде константен или прекинат лак помеѓу електродата и деловите што се заваруваат, што произлегува од фактот што трансформаторот создава значајна потенцијална разлика. Лакот се топи рабовите на деловите кои треба да се спојат; во исто време, металот на електродата се пренесува во полето за заварување, формирајќи го шведскиот столб.

Всушност, уметноста на заварувачот во најголем дел се сведува на способноста за одржување на лакот, спречувајќи ги електродите да се држат до деловите со ниска струја на заварување или да ги запалат со преценет.

Електродите за заварување се обезбедени со облога од не-проводен материјал.

Неговата функција е двојна:

• Облогата служи како диелектрик кој ви овозможува да го запалите лакот од празнењето. Инаку, заварувачот ќе мора да ја држи горивата електрода на постојана оддалеченост од споеви, што, како што гледате, е нереално.
• Покрај тоа, кога е изгорена, формира згура на површината на заварот, со што се заштитува стопениот метал од прекумерната хемиска активност на атмосферскиот кислород. На пример, согорувањето на јаглеродот во метални врие е сосема способно да се создаде пренослив слој. По ладењето, згура, која има ниска механичка цврстина, лесно се отстранува од површината со чекан, ја зема или чистува со машина за мелење.

Безбедност

Кои основни безбедносни мерки треба да се набљудуваат при вршење работи на заварување со гасно и електрично заварување?

• Чувајте го врвот на горилникот или факелот чист. Нејзините затнувањето со метални прскања може да доведе до повратно влијание со експлозијата на мешавината на гас во цревата.

• Обезбедете затегнатост на приклучоците при фитинзи. Истекувањето и палењето на ацетилен (или пропан, кој се користи за сечење на метали) може да ги оштети двата црева, кои во затворена просторија ќе доведат до брза акумулација на експлозивна мешавина.
• Да се ​​следи отсуството на истекување на крановите на цилиндрите за време на работа и складирање. Која е причината за оваа инструкција - мислам дека не можете да објасните.
• Избегнувајте да работите во подмачкана облека, а особено во навлажни ракавици. За палење на горива и мазива дури и не треба пламен: доволно е контакт со чист кислород.

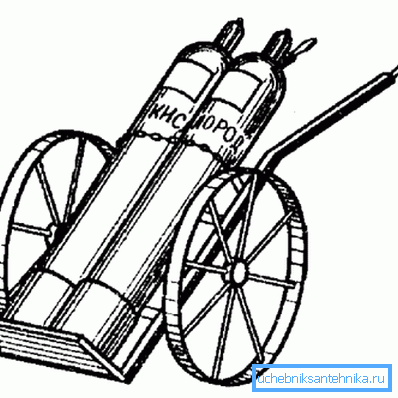

• Кога се движите цилиндри, користете носила или количка. Цилиндар што паѓа надолу со вентил најверојатно ќе го претвори во неконтролиран ракетни проектили со тежина помала од еден центар.

• За време на работата за вчитување на цилиндрите, вреди да се отстрани накит, првенствено - венчални прстени. Побарувачката може да изгледа комично, сепак, страдаше од искуството на многу заварувачи кои ги изгубиле прстите поради прстенот закачен на вентилот.
• Сите работи со електрично заварување се изведуваат на сув под. На метална основа мора да се користат гумени душеци.
• Водоводот пред заварување не само што е исклучен, туку и е отфрлен. Водата што врие може да предизвика сериозни изгореници, како и електричен шок кога ќе се погоди ратпа и држач.

Пластика

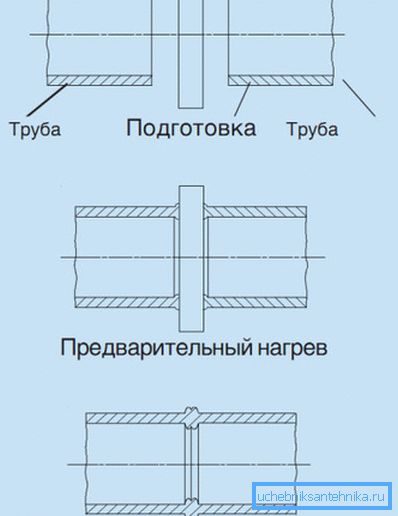

Како се заварување на цевки од полиетиленски цевки и производи изработени од полипропилен? О, со работата на челик, нема ништо да се направи. Суштината на методот е во топењето на споените краеви и нивната комбинација со мала клешта.

Понатамошната работа ќе се врши со молекуларна дифузија - едноставно не треба да го допирате зглобот за некое време.

А што е со приклучоците за спојување? Принципот е сличен; единствената разлика е во тоа што не се заварени краевите на цевките, но пред-топената надворешна површина на цевката и внатрешната - спојките.

Кога се користи задник за заварување и кога се користат спојници?

Едноставно: за да се заглави пластичната цевка, нејзиниот дијаметар треба да биде еднаков или поголем од 50 mm, а дебелината на ѕидот треба да биде најмалку 4 mm.

Опрема

Наједноставниот задник за заварување полиетиленски цевки е т.н. огледало, грејач во вид на рамна палачинка. Во овој капацитет често се користат универзални рачки за лемење, кои овозможуваат да се направат спојници: нивниот рамен грејач е снабден со млазници за цевки и приклучоци со различни дијаметри.

Важно: бидејќи таквата опрема не обезбедува прецизно центрирање, заварувањето на полиетиленските цевки на рачните рачки за лемење е дозволено само за цевководи со низок притисок (летни водоводни цевки, само-течни канали со мал дијаметар).

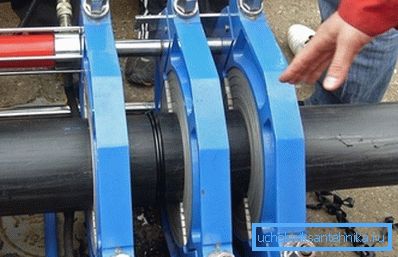

Повеќе сериозни апарати за заварување овозможуваат механичко центрирање и стегање на цевки. Со дијаметар од 250 милиметри, хидрауликата мора да дојде до спасување: бидејќи и дијаметарот и дебелината на ѕидот се доволно големи, за да се обезбеди точна усогласеност и стегање без негова помош е многу проблематична.

Технологија

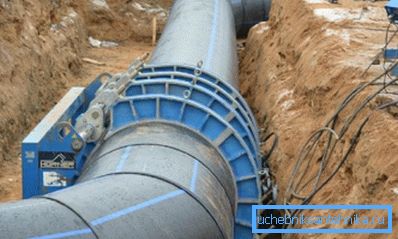

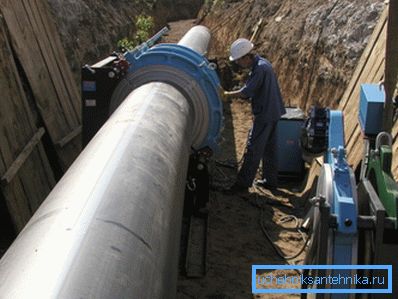

Која е технологијата за заварување на полиетиленски цевки со голем дијаметар на цевки (над 150-200 мм)?

• Цевките се монтирани во прстенести клипови и центрирани.
• Нивните краеви се исечени со механичко лице.
• Усогласеноста и големината на јазот се проверуваат.
• Греењето го загрева краевите, по што се отстранува од грејната зона.
• Цевките се приклучуваат под притисок. Притисокот е околу 1,5 kgf / cm2.
• По ладењето се отстранува топењето (топење издолжено на спој); интерфејсот е приземјен.

Температурата на грејниот елемент и времето на загревање се одредуваат со дебелината на ѕидот на заварените цевки. Еве ја брзината на заварување на спојниците од цевки изработени од полиетилен за целиот опсег на вредности на дебелина.

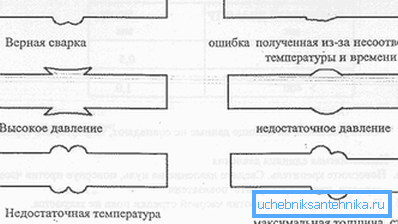

Се разбира, овде постојат голем број суптилности.

• Основата на која се изведува заварувањето мора да биде цврста и да спречува поместување кога ќе се зацврсти цвест. На дрвени основи се користеле дрвени штитови.
• Максималната аксијална поместување не треба да надминува 1/10 од дебелината на ѕидот.
• Во ветровито време, задните краеви на цевките се замолчени за да се избегнат нацрти кои можат да доведат до нерамномерно загревање на споеви.
• Пред фиксирањето, краевите на цевките треба да се избришат со крпа без влакненца.
• Обележувањето на поврзаните делови на гасоводот кога тие се поставени во шасијата мора да бидат во една линија и да се погледне во горната хемисфера.

Што изгледа како задник за заварување на HDPE цевки кога користите рачни алатки?

Принципот е ист:

1. Краевите на поврзаните цевки завршуваат строго под прав агол на надолжната оска.
2. Тие се истовремено и строго под прав агол притиснат против огледалото загреан до 220 ° C за 20-30 секунди.
3. Тогаш краевите со сила притискаа еден против друг и се држеа во оваа позиција за 40-60 секунди.
4. Мастилото се отстранува по целосно ладење со остар нож.

Стапки

Колку чини за заварување на PND цевка зглоб со индустриска опрема?

Цената очекувано зависи од дијаметарот на цевководот. Ние даваме понуда од една од московските компании.

Заклучок

Како што веќе споменавме, материјалот понуден на читателот не тврди дека ги покрива сите можни технологии и решенија. Ова е само обид на авторот да го сподели своето скромно искуство и знаење (прочитајте ја и статијата Viniplast tube - карактеристики и опсег).

Како и обично, дополнителни информации може да се најдат во прикаченото видео во оваа статија. Успеси!
