Вода и гас цевка: далечински управувач и реални димензии
Што е овој параметар - далечински управувач? Како се споредува со вистинските големини на цевки? Што е тоа воведено за и во кои единици може да се мери? Кои вредности може да ги преземе? Во написот ќе се обидеме да одговориме на овие прашања.
Што е тоа
Далечинскиот управувач (номинален или номинален дијаметар, номинален премин) е параметар кој ја карактеризира компатибилноста на цевките и приклучоците за нив. На пример, секоја цевка DN25 ќе биде компатибилна со аголот или спојката на истиот условен премин.
Иако условниот премин е приближно еднаков на внатрешниот дијаметар во милиметри, обично се дава без да се покажат никакви единици. Тоа е, името на цевката DU40 ќе биде точно, но DN 50 mm - не.
Забелешка: е можно точно совпаѓање помеѓу условниот премин и вистинскиот внатрешен дијаметар, но тоа е повеќе случајност отколку правило. Димензиите на цевката DN 65 или 100 се регулирани со применливиот GOST; сепак, еден условен премин одговара на еден надворешен дијаметар и неколку вредности на дебелина на ѕидот, кој, очигледно, ќе даде некои варијации во внатрешните дијаметри.

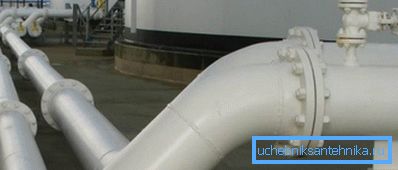

Целосната листа на условни минувања е содржана во ГОСТ 28338-89. Таа обезбедува низа вредности од 2.5 до 4000. Меѓутоа, бидејќи ние првенствено се интересираме за водопроводни цевководи, во иднина ќе се ограничиме на челичните водоводни и гасни цевки произведени според ГОСТ 3262-75; нивниот максимален далечински управувач е ограничен на 150.
Корисно е да се знае дека табелата со вредности на условен премин е избрана на таков начин што секоја последователна големина го зголемува капацитетот на гасоводот за 60-100%. Таа, како што се сеќаваме од физиката, е пропорционална на површината на попречниот пресек, која расте по квадратот на дијаметарот.
Инчи и резби
На ризик да се збуни читателот уште повеќе, ние треба да се спомене уште еден факт во врска со големини на цевководи. Според руските стандарди, мерната единица за дијаметар на цевката е милиметар.
Во случај на ДМ, тоа не е наведено, туку се подразбира; Сепак, за вода и гас цевки, заедно со некои апстрактен условно премин, англиски инч се користи. Значи, цевката DN20 често се нарекува 3/4 инчи, а цевката DN32 како 1 1/4.
Суд: англиски инч е 2,54 сантиметри.
Во оваа едноставна конверзија на инчи во метричкиот систем за мерење ќе не доведе до неочекувано откритие.
Според ГОСТ 3262-75, димензиите на цевката ДУ15 треба да одговараат на следниве вредности:
- Надворешен дијаметар - 21.3.
- Дебелината на ѕидот е 2,5, 2,8 или 3,2, зависно од типот на производот припаѓа (може да биде лесен, обичен и засилен). Соодветно на тоа, едноставна пресметка ќе ни даде внатрешен дијаметар од 16,3, 15,7 или 14,9 mm.
Во меѓувреме, 1/2 инчи е 12,7 мм. Значи, што значи името половина инч цевка значи? Само тоа на тоа е можно да се намали цевка резба на соодветната големина.
Дозволете ни да дадеме некои вредности на големини кои често се користат при поставување на цевки за санитарна опрема.
| Големина на конецот на цевката (инчи) | Надворешен дијаметар (гребен, мм) | Внатрешен дијаметар (на корито, мм) |
| 1/2 | 20,956 | 18,636 |
| 3/4 | 26,442 | 24,119 |
| 1 | 33,250 | 30,294 |
| 1 1/4 | 41,912 | 38,954 |
| 1 1/2 | 47,804 | 44,817 |
| 2 | 59,616 | 56,659 |
ГОСТ 3262-75
Ајде да се вратиме, сепак, на вода гасоводи. За да дознаете кои се димензиите на цевката DU20 или кој е надворешниот дијаметар на цевката DU50, доволно е внимателно да се испита GOST 3262-75, според кој се направени.
Димензии
| Условна помине | Надворешен дијаметар | Дебелина на ѕидот на цевката | ||
| Белите дробови | Заеднички | Засилена | ||
| 15 | 21.3 | 2.5 | 2.8 | 3.2 |
| 20 | 26,8 | 2.5 | 2.8 | 3.2 |
| 25 | 33.6 | 2.8 | 3.2 | 4.0 |
| 32 | 42.3 | 2.8 | 3.2 | 4.0 |
| 40 | 48.0 | 3.0 | 3.5 | 4.0 |
| 50 | 60.0 | 3.0 | 3.5 | 4.5 |
| 65 | 75.5 | 3.2 | 4.0 | 4.5 |
| 80 | 88.5 | 3.5 | 4.0 | 4.5 |
| 90 | 101.3 | 3.5 | 4.0 | 4.5 |
| 100 | 114.0 | 4.0 | 4.5 | 5.0 |
| 125 | 140.0 | 4.0 | 4.5 | 5.5 |
| 150 | 165.0 | 4.0 | 4.5 | 5.5 |
Еве комплетна листа на стандардни големини опишани во стандардот. За да дознаете, на пример, сите големини на цевка DU40, доволно е да се најде во табелата.
Обрни внимание! Внатрешниот дијаметар е еднаков на разликата помеѓу надворешниот дијаметар и дебелината на двојниот ѕид. За лесни DU40, тоа ќе биде 48 - (3 x 2) = 42 mm.
Други барања
Стандардот ги содржи не само опсегот на производи произведени според него.
Има голем број на барања за производство.

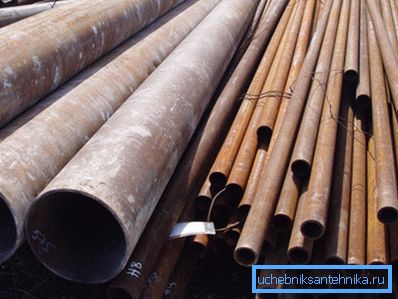

- Сите VGP цевки се електрични, односно се произведуваат со тркалање на рамна палка, а потоа заварување на надолжниот слој.
- Во рамките на стандардот, тие можат да се произведуваат без отпорност на корозија и галванизиран.
Корисно: цената на второто е повисока за околу 50%.
- Работниот хидрауличен притисок треба да биде најмалку 25 kgf / cm2 за лесни и обични производи и 32 kgf / cm2 за армирано.
- Должината на правните сегменти е од 4 до 12 метри.. Според ГОСТ, тие може да се испорачаат неизмеризирани, димензионални и повеќедимензионални должини; во вториот случај, за секое парче се прави додаток од 5 мм.
Корисни работи
Конечно, да дадеме корисен совет на сопственикот на куќа или стан кој ќе ги инсталира водоснабдувањето или системот за греење со свои раце.
- Има смисла да се користи црн челик само при загревање. И тогаш, под услов системот за греење да не се ресетира за лето: комбинацијата на влага и воздушен пристап е контраиндицирана.

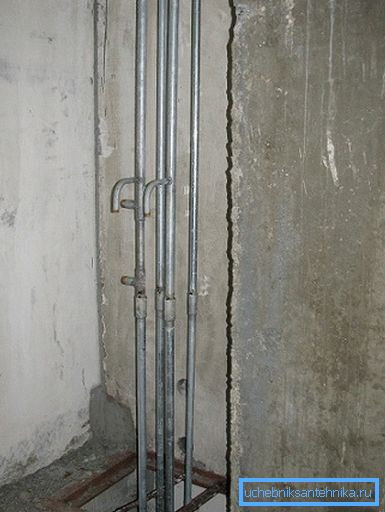

- Поцинкувана оди исклучиво на темата. Наставата е поврзана со фактот дека цинковите слоеви изгоруваат на заварени зглобови.
- За заптивање на навојни конекции полесно и поефтино да се користи лен со боја. Ленот е евтин, но гнили; боја целосно го решава овој проблем.
Заклучок
Се надеваме дека материјалот што му се нуди на читателот ќе му помогне да се ориентира во стандардните големини на челични цевки на пазарот. Како и секогаш, дополнителни информации може да се најдат во видеото во оваа статија. Успеси!
