Внатрешен дијаметар на цевки: најважен параметар при

01-07-2018
Цевки

Таквата вредност како внатрешен дијаметар на цевките овозможува точна пресметка на пропусниот капацитет на различни инженерски комуникации. Овој параметар е стандардизиран, па затоа значително ја поедноставува работата на дизајнерите.

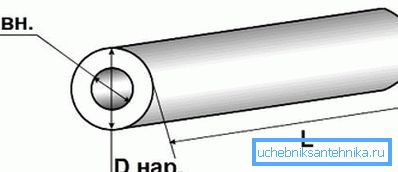

На фото димензиите на производот.

Сите параметри варијации

Делот е стандардизиран во неколку варијанти:

  1. Условниот премин е означен како Dy или Du. Овој параметар се пресметува во милиметри или во инчи - за челик (тогаш е заокружен).
  2. Номиналниот дијаметар е суштински ист како првиот параметар. Се означува како Dn / Dn.
  3. Надворешна големина означена со Dh.
  4. Внатрешниот дијаметар на челичните цевки (Д) и нивните колектори на полимери е најважната вредност.

Во прилог на горенаведените параметри, дебелината на ѕидот на материјалот (h) исто така се користи во пресметките.

Што е условно поминување

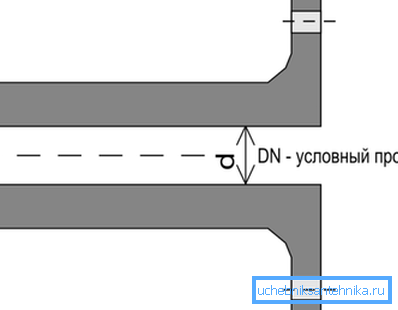

Сликата го покажува денот.

Номиналниот премин е приближно еднаков на пресекот на јазот на цевката. При дизајнирање, тој се пресметува така што пропусниот опсег на мрежата е доволен.

Обрни внимание! Дипломирање на условен вредности дефинирани со стандардот. Тие се пресметуваат така што капацитетот на системот од еден премин кон друг расте со 60/100%.

Нивната големина е регулирана со ГОСТ 28338/89 "Интерфејси на цевководи и нивни делови. Редови од номинални димензии. Подолу е дипломирањето од документот.

2.5 3 4 5 6 10 12
15 16 20 25 32 40 50
63 65 80 100 125 150 160
175 200 250 300 350 400 450
500 600 700 800 900 1000 1200
1400 1600 1800 2000 година 2200 2400 2600
800 3000 3200 3400 3600 3800 4.000

Дешифрирање на концептот

Терминот "условно поминување" беше воведен за да се зачува вредноста на просторот за комуникација, што создава услови за пресметување на дизајнот.

Обрни внимание! Наредбата со овој концепт е заокружена до вредноста на стандардната серија на просечниот работен дел. Сепак, вистинскиот внатрешен дијаметар на цевката е 30 mm, итн., По правило, не е еднаков на номиналниот аналог.

Значи, за материјали со надворешна димензија од 160 и дебелина на ѕидот од 8, вистинската големина е 144, со ѕидови од 6-150. Но, таму и таму номиналната големина е 150.

Вистински внатрешен дел

  1. Вистинскиот работен простор на елементите зависи од дебелината на нивните ѕидови.
  2. Во повеќето случаи, водата и гасоводот се означени навнатре, другите видови - однадвор.
  3. Челичните производи, базирани на технологијата на производство, ги имаат истите надворешни димензии.
  4. Со цел да се обезбеди сигурност на системот за водоснабдување кој работи под висок притисок, дебелината на ѕидовите на неговите елементи мора да се зголеми. Поаѓајќи од тоа, нивната работна големина ќе се разликува од условен премин.

На пример, мрежата со надворешен индикатор од 275 и дебелина на ѕидот од 9, има вистинска внатрешна димензија од 257. И номиналниот внатрешен дијаметар на ПВЦ цевката е 250 mm, што се одредува со најблиската вредност на стандардната серија.

Подолу е прикажана табела со големини на производи од челик и нивна кореспонденција на пластични цевки за вода за аналози. Тоа ќе ви овозможи прецизно да изберете аналози при дизајнирање на комбиниран систем.

Од него, на пример, може да се види дека внатрешниот дијаметар на металопластичната цевка 20 одговара на челичен аналог со надворешна димензија од 26.

Условна помине Надворешен дел
Суви челични елементи Челични лесни производи Пластични аналози
10 17 16 16
15 21.3 20 20
20 26.8 26 25
25 33.5 32 32
32 42.3 42 40
40 48 45 50
50 60 57 63
65 75.5 76 75
80 88.5 89 90
90 101.3 102 110
100 114 108 125
125 140 133 140
150 165 159 160

Дефинирање на работен простор на елементот

Прецизно одредувајќи ја пропустливоста на деловите, можете да го пресметате количеството на материјата што ја пренесуваат преку мрежата.

Пресметка на крос-комуникација за ладна вода

Колку супстанција таа го промаши по единица време ќе го одреди внатрешниот дијаметар на цевката 25 mm.

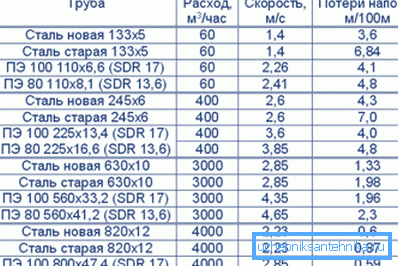

Губење на главата од различни материјали.

Пропустливоста на производите зависи од следново.

  1. Нејзиниот работен простор. Ако е премногу мал, хидрауличниот отпор на ѕидовите на системот ќе се зголеми и протокот на работниот медиум ќе се ослаби.
  2. Притисок во инженерските комуникации.
  3. Комуникациски должини. Колку е подолго, триењето што го ослабува протокот е посилно.
  4. Степенот на мазност на материјалот. Колку е повисока, толку побрзо супстанцијата се движи низ системот.
  5. Возраста на елементите, односно обемот на депозити на нивните ѕидови. Цената на системот на користени материјали ќе биде мала, но ефикасноста ќе се намали.
  6. Бројот на транзиции во комуникацијата од една димензија до друга, како и се врти.

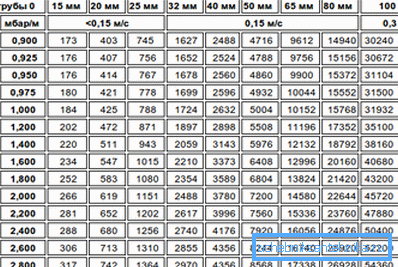

Табела за препродажба.

За систем за домаќинство, можете да примените едноставна формула. За да се пресмета оптималниот внатрешен пресек на елементите, треба да ги знаете трошоците за вода, како и стапката на проток:

D = v (4-P-1000 /? V).

Тука:

  • P претставува проток на вода;
  • ?= 3.14;
  • v е брзината на движење на работната средина, таа изнесува 0,7 / 1,2 m / s. во аналози со дел до 32 mm и 1,5 / 2 m / s. во производи повеќе изрази големината.

Аналози на греење

Кога е потребно да ја инсталирате системот за греење со свои раце, треба да се пресмета потребната пропустливост на нејзините елементи, така што во зима сите соби се греат рамномерно.

За пресметка на производи за греење ја имаат следнава формула:

D = v (? • Q) / (v • Dt).

Знаците тука значат:

  • D е саканата вредност;
  • број изнесува 3,14;
  • Q е проток на топлина во kW;
  • v е брзината на работната средина, во m / s.;
  • Dt е температурна разлика (степени Целзиусови) на влезната / излезна мрежа.

Така, можете да дознаете, на пример, внатрешниот дијаметар на металопластичната цевка 16 за системот на подно греење.

Заклучок

Вредноста на условниот простор на материјалот е многу важна. Ефективноста и издржливоста на работата на инженерските комуникации зависи од точноста на неговиот избор (исто така, видете го написот "Цевки со двојна нишка - карактеристики и метод на сечење").

Видеото во оваа статија содржи дополнителни информации за темата.
