Цилиндрична навојна цевка: опис на главните технички

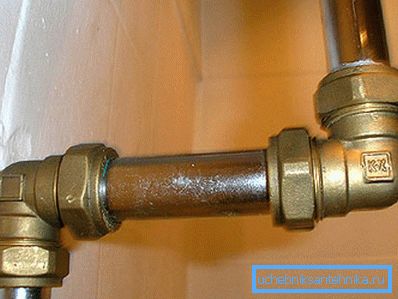

Навојната врска со овој ден се смета за најсигурна и лесна за употреба. Разбирањето на техничките карактеристики и методите на сечење ќе ви помогне поефикасно да го користите. Потоа, ги презентираме сите потребни информации за ова.
Главни одредби

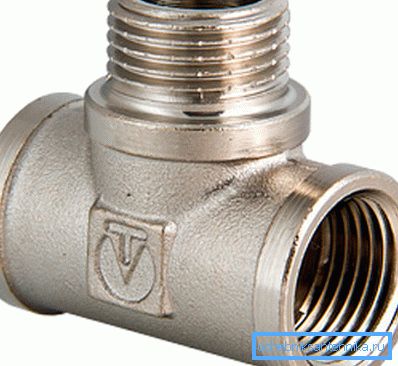

Нишка е специфична секвенца на спирални жлебови со даден дијаметар и повторување на теренот. Се нанесува на површината на цилиндрична форма за поврзување на различни цевни производи.
Предности на навојната врска
Во компаративната табела се прикажани предностите за фиксирање на завртките над алтернативни методи:
| Метод на поврзување | Добрите | Конс |
| Заварување | Целосна затегнатост, сигурност | Потребата за скапа машина за заварување и вештини за нејзино користење, оштетување на слојот од цинк во областа на заварување, комплексноста на последователното демонтирање |
| Местење | Лесно користење со свои раце, доволна затегнатост | Примената е можна само за пластични цевки со температурни и механички ограничувања. |

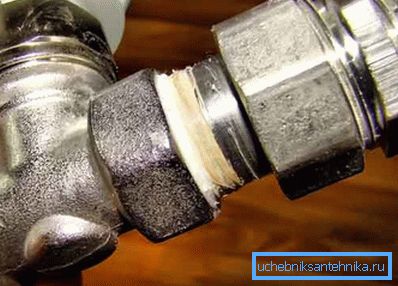

| Тема | Универзалност, едноставна примена на инструкции, висока сигурност | Треба дополнителна заптивка |
Како што можете да видите, заварувањето има многу недостатоци поврзани со имплементацијата и последователната состојба на гасоводот, а фитинзите не можат да се користат на метални конструкции. Единствениот недостаток на нишки е прилично условен, бидејќи цената на забавуването, што создава дополнителна ставка на трошоците, е незначителна.
Технички спецификации

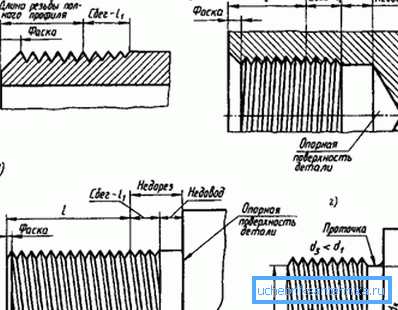

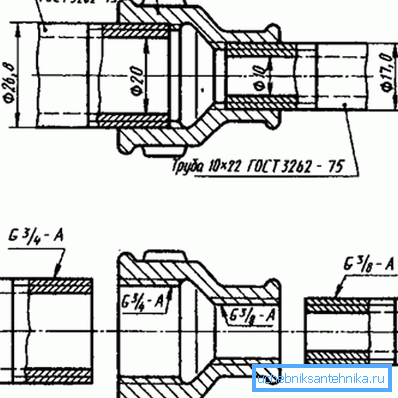

Сега да ги разгледаме главните параметри на цевката цилиндрична нишка, кои се регулирани според ГОСТ 6357 81:
- Профил агол. Во оваа варијанта на сечење, таа е еднаква на 55 степени.
- Надворешен дијаметар - растојанието помеѓу двете највисоки точки на навој профилот.
- Внатрешен дијаметар - растојанието помеѓу најниските точки на навојниот профил.
- Номинален дијаметар - параметар за пресметување на вкочанетоста и протокот на цевката. Се означува во инчи и е поврзано со внатрешни и надворешни, како што следува:
| Номинален дијаметар, инчи | Соодветен надворешен дијаметар, мм | Соодветни внатрешни, мм | |
| Минимална вредност | 1/16 | 7,723 | 7.142 |
| Максимална вредност | 6 | 163.83 | 162,351 |
Бидете свесни: кога поврзувате водовод, токму номиналниот дијаметар е земен во предвид. Останатите податоци се потребни само при производство на конец со навој.
- Чекор - бројот на спирални жлебови по инч. Може да ги земе вредностите: 11, 14, 19 или
Контрола
Точноста на геометријата на теми се проверува на еден од два начина:

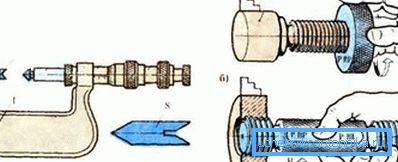

- Калибар. Се зема празна со прилагодени параметри и се прицврстува на нова нишка или е прицврстена ако е внатрешна врска. Ако се најдат дефекти и несогласувања, празнината нема да стигне до крајот на производот.
- Шаблон. Во овој случај, случајот е ограничен со фактот дека рамен плоча се нанесува на конецот, и ако нема празнини, тогаш производот се смета за погоден.
Совет: ако е потребно, се препорачува брза проверка за користење на шаблонот. Контрола со ист калибар, иако попрецизна, може значително да го одложи процесот.
Методи на сечење
Постојат два начини на провирање:
Механички

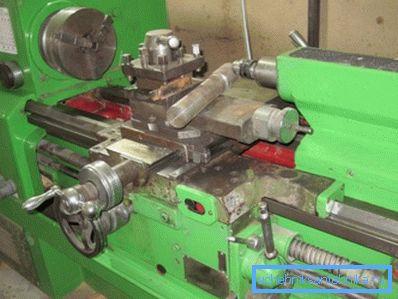

Спроведени со помош на специјална машинска опрема:
- Во кертриџот постави челична палка.
- На дебеломер фиксирајте го ножот и прилагодете го на посакуваниот аголен профил. Алатка за надворешно сечење поставено нормално на работното парче, и за внатрешно - паралелно.
- Го стартуваме автомобилот и го контролираме сечење.
Машината ќе земе производ од секаква сложеност, ќе ви овозможи брзо и ефикасно да ја завршите работата, но не секогаш да бидете при рака. Затоа, треба да размислите за уште една, поедноставна опција.
Упатство

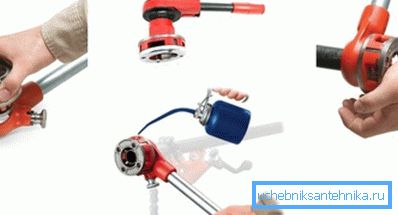

Секој самопочитлив водоинсталатер секогаш има шраф или умре цевка за сечење надворешни навои и чешма за внатрешни.
Таквите алатки ви дозволуваат да ги извршувате вашите планови во било какви услови, доволно е:
- Инсталирајте погодни секачи на цевката за завртки на цевката и рачките на умре или допрете.
- Потоа слезете малку од крајот на цевката.
- Поправете ја алатката на или во производот.
- Полека и рамномерно скролувајте до полн патека.
- Нахрани ја машината назад кон завршената нишка.
Двата методи бараат некои вештини, но тие се доста прифатливи.
Заклучок
Висококвалитетен и издржлив водовод е инсталиран со приклучоци со навој. Ова е метод тестиран со време кој сеуште не ја изгубил релевантноста.
Погоре, ги анализиравме можните технички параметри на цилиндричната цевка, според сегашните државни стандарди. Исто така е важно неопходно да се направат потребните навртки на цевката независно, користејќи ја машината, да умре, да умре или да допрете.
Видеото во оваа статија ќе ви даде некои дополнителни информации кои имаат директно влијание врз презентираните материјали.
Познавањето на врските со навој помага да ги искористиме поефикасно.
