Цевководни фитинзи: видови и уред

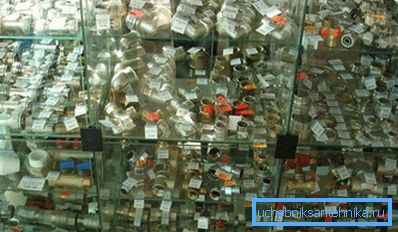

Оваа статија е краток преглед на главните видови на водоснабдување на пазарот. Треба да се запознаеме со нивниот изглед и уред. Покрај тоа, ние ќе се допреме на основните принципи на монтажа фитинзи инсталација во секој конкретен случај.
Затоа оди ...
Едно парче фитинзи
Сите видови на заварени и заварени споеви спаѓаат во оваа категорија.
Бакар

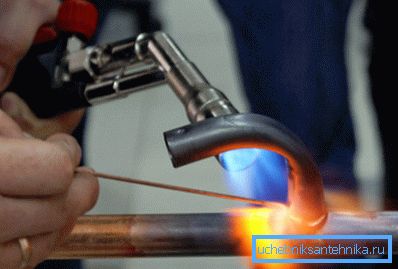

Бакарни цевки и фитинзи за системи за греење и водоснабдување се монтираат со лемење.
Како изгледа овој процес?
- Цевката и фитинг се загреваат со гас режач и се чистат од оксид филм со помош на флукс.
- Потоа, во факелот на горилникот, во приклучокот се донесува лемење. Поради капиларниот ефект, топењето ја исполнува целата празнина. По ладењето, врската останува тесна.
Ве молиме запомнете: бакарен водовод, исто така, може да се состави на склопни фитинзи, чија конструкција ќе ги разгледаме подоцна.
Полипропилен

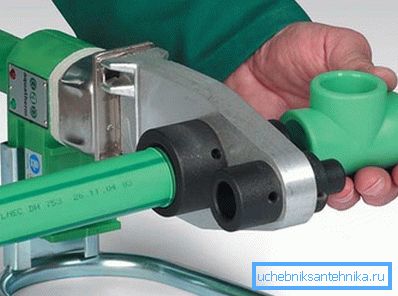

Фитинги за пропиленски цевки се монтираат со ниско-температурно заварување со употреба на рачка за лемење, загреана на температура од 240-250C.
- Крајот на цевката се става во приклучокот на рачката за лемење. Во исто време, фитингот се става на вториот дел од грејниот елемент со соодветен дијаметар.
- Откако ќе се стопи површината, тие се комбинираат со непречено движење напред. Ротација и секое поместување по цевката е вметната, под строга забрана: тие драматично го влошуваат квалитетот на лемење.
Колку долго цевките и фитинзи за ПП цевки треба да се загреат и да се изладат зависи од нивниот дијаметар.
| Номинален дијаметар, мм | Време за греење, со | Времетраење на заварување, со | Времетраење на целосното ладење, мин |
| 16 | 5 | 4 | 3 |
| 20 | 5 | 4 | 3 |
| 25 | 7 | 4 | 3 |
| 32 | 8 | 4 | 4 |
| 40 | 12 | 6 | 4 |
| 50 | 18 | 6 | 5 |
| 75 | 30 | 8 | 8 |
Нијанса: цевките засилени со алуминиум пред заварување се чистат од зајакнувачкиот слој на местото на идното поврзување.
Полиетилен

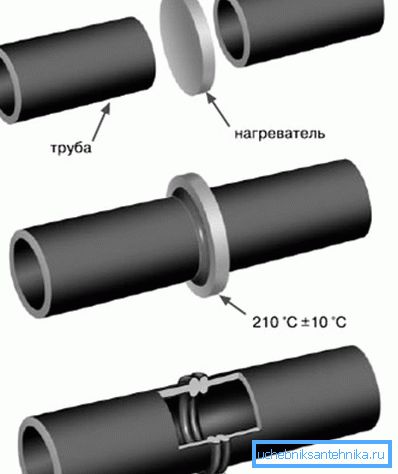

Полиетиленските цевки за водовод и фитинзи за заварување се исто така поврзани со користење на нискотемпературно лемење; сепак, заеднички не е флеш, но флеш.
- Краевите на поврзаните делови се притиснати на површината на грејниот елемент.
- По топењето, тие се спојуваат еден со друг и се држат за неколку секунди со мала задршка.
Механички и хидраулични уреди за центрирање и стегање се користат за цевководи и цевки со голем дијаметар и притисок: неговата сила може да достигне стотици килограми.
Метална пластика
Т.н. фитинзите за метална пластика се монтираат без можност за последователна демонтажа. Крајот на цевката се поставува на фитинг, опремен со неколку прстенести гумени заптивки, по што се крие со ракавица од нерѓосувачки челик со специјални клешти.
Овој тип на поврзување се смета за најсигурен и, според повеќето водопроводчици, позитивно се споредува со компресија со тоа што не истекува на топла вода и греење.
При инсталирањето вреди да се разгледаат неколку суптилности:
- Цевката треба да биде совршено кружна.. Овалност ќе доведе до фактот дека ставајќи го на фитинг, ги лизнете О-прстените.
- Дополнително, пред монтажа, императив е да се отстрани внатрешниот фазен уред. Причината е иста.
Сплит фитинзи
Челик

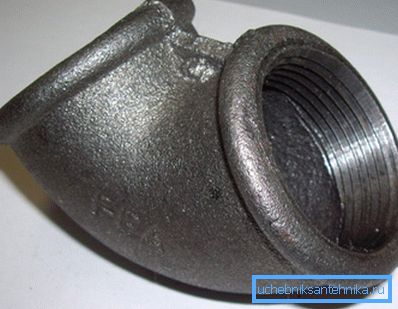

Пред неколку децении, најзастапени се фитинзи од леано железо и месинг; сега тие, заедно со челични цевки, постепено се заменуваат со синтетички материјали. За заптивање на навојни врски, лен се користи (често со импрегнација на боја или заптивка) и синтетички влакна (Tangit Unilok и неговите аналози).
Меѓутоа: прицврстени приклучоци за гасоводи се монтираат со FUM лента, која обезбедува одлично запечатување при ниски притисоци.

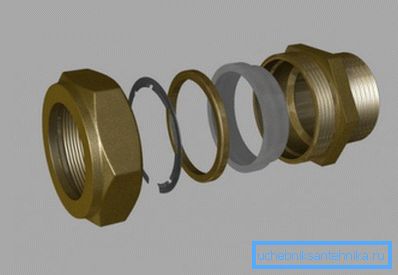

Покрај челикот со навој, за челични површини може да се употребат и навртки: гајтаната со помош на прстенест прстен раскинува гума или силиконски печат. Главниот услов при користење на соодветни фитинзи е мазна површина на цевката и комплетен недостаток на овалност.
Бакар

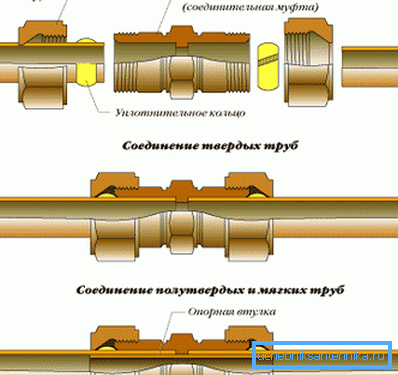

Комбинирачките арматури за бакар споредено со лемените се споредат со едноставна инсталација користејќи ги алатите што се при рака.
За монтажа се потребни само пар клучеви или клучеви. При затегнување на трепкачката навртка, цевката се крие со раздвоен прстен; затегнатоста е обезбедена од пластичноста на металот. За жигосани цевки, дизајнот обезбедува цевче, што не им дозволува да смачкаат кога се крие.
Метална пластика
Компресија
Заптивањето, како и во случај на фитинг на притискање, е обезбедено со пар О-прстени. Само механизмот за стегање е различен: како во случајот со бакар, тој е снабден со раздвоен прстен, кој е компресиран кога навртката е затегната.
Како што веќе рековме, шемата за компресија се смета за несигурна: на топла вода и затоплување, по одреден број циклуси за загревање и ладење, поврзувањето протекува. Според авторот, озлогласеноста е апсолутно незаслужена: типична причина за протекување е груба грешка за време на собранието.
Гледате, притиснете фитинзи бараат употреба на специјални клешти; цената на инструментот - најмалку 8-12 илјади рубли - го прави ирационален да го купи за еднократна поправка.
Од тука две практични последици:
- Инсталација на метална пластика со соединенија од ваков вид се врши од професионалци;
- Тие не штедат на други алатки и технолошки операции, особено на калибрација и chamfering.
Компресиските фитинзи често се поврзани со овален крај што се распакува со ножовка. Во овој случај, прстените на пломбите безмилосно се повлекоа од жлебовите и се префрлија подлабоко во телото. Затегнатоста обезбедува само полиетилен, кој кога се загрева станува многу пластичен.

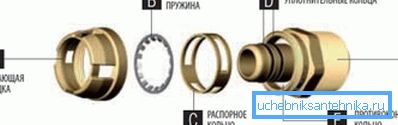

Притисни
Овој дизајн се разликува само во фиксирачкиот механизам на цевката: тој е прицврстен со пробен прстен со нозете кои се насочени кон внатре. Затегнатоста и тука е обезбедена од страна на пар гумени прстени. Оттука, очигледното упатство: при монтирање на гасоводот со свои раце, калибрацијата и фаќањето исто така се неопходни во овој случај.
Полиетилен
Во прилог на заварување, компресија зглобовите, исто така, може да се користи во собранието на полиетиленски цевководи. За затегнатоста се одговорни гумени прстени кои веќе ни се познати.
Брановидни нерѓосувачки челик
Дизајнот на поврзувањето е речиси идентичен со претходниот: цевката е превиткана со силиконски заптивки кога се затегнува синусната навртка.

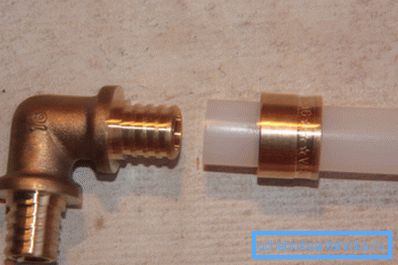

Покриен полиетилен
Монтажата е честа појава на шевронен. Затегнатоста е обезбедена со механичка меморија на вкрстениот полиетилен: испружена од екстендер, се враќа на својата претходна големина во рок од неколку минути.
Заклучок
Се надеваме дека описот на презентираните дизајни ќе му помогне на читателот да избере материјали за идните поправки или конструкции (видете го и написот Прогласување во цевки: технологија за инсталација за максимална безбедност).
Како и секогаш, видеото во оваа статија содржи дополнителни тематски информации. Успеси!
