Цевковод од леано железо според гост 9583 75: регулаторни

Цевките од леано железо, како по правило, постојано се поврзуваат со канализација. Малкумина знаат дека масовно се користат за поставување на водоводни линии повеќе од два века. Во овој материјал ќе ги проучуваме карактеристиките на цевките за вода од леано железо, барањата на ГОСТ за нив, применливите методи на инсталација и поправка.

Леано железо или челик

Оние што беа во подрумот на Петергоф, сигурно привлекоа внимание на масивните цевки кои ги снабдуваат своите познати фонтани со вода. Ова е еден од најстарите функционални железни цевководи пред нашето време. Изградена е со векови; во исто време, градителите на кралската резиденција, искрено кажано, не ги сметаа особено трошоците.

Во втората половина на минатиот век, економската експедитивност дојде во прв план. Всушност, зошто да се изгради систем за водоснабдување со ресурс од половина век ако, по 40 години, областа на градот ќе се прошири и повторно ќе се изгради со поставување нови автопатишта?

Оттогаш главните мрежи за челик станаа широко распространети - релативно евтино и, што е најважно, многу повеќе технолошки во смисла на инсталација.

Совет: електричното заварување и надворешната хидроизолација со битумен се изведуваат многу побрзо од рачното втиснување со пополнување на штекерот.

Последиците од штедењето се сосема предвидливи и се уште се чувствуваат:

• Ресурсот на цевка поставена во земјата, и покрај хидроизолационите мерки, ретко надминува 30-40 години. По овој пат, бројни фистули во него го губат пиењето вода неприфатливо.

Интересно: според проценките на локалните власти, во Севастопол, градот во кој живее авторот, поради влошување на водоводната мрежа, се губи 40% вода.

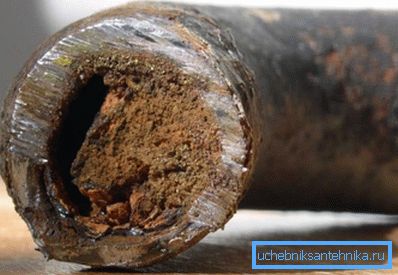

• Не само тоа: челичната цевка е активно обраснат со вар депозити и 'рѓа внатре. За неколку децении, клиренсот може да се намали за 3-4 пати со соодветен пад на притисокот и маневрирањето.

И што изгледа лиено железо на оваа досадна позадина?

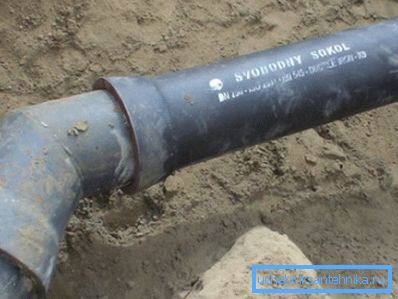

• Со квалитетна надворешна хидроизолација, вистинскиот работен век на цевката поставен во земјата не е помал од еден век.
• Гасоводот практично не се надува одвнатре.

Единствениот проблем на леано железо е одлична чувствителност на движењето на земјата: каде што челичната цевка е малку деформирана, леаното железо ќе пукне.

Стандарден

Сегашниот стандард за сиво леано железо водоводни цевки беше воведен во 1977 година; Последните промени беа направени на текстот неодамна, во 2011 година. Значи, што треба да бидат цевките од леано железо за водоснабдување во согласност со ГОСТ 9583-95?

Димензии

Стандардот предвидува цевки за вода од леано железо од три класи за дебелина на ѕидот - LA, A и B.

Масата на работниот метар на цевката варира од 11,3 кг (65 mm, LA класа) до 627 kg (1000 mm, класа B). Стандардот предвидува производство на црева со облик на камбанови отпечатоци од измерена должина (2, 3, 4, 5, 6, 7, 8, 9 и 10 метри) и неизмерена должина од 2 до 10,5 m.

Барања

Транзицијата на цилиндерот во приклучокот може да се направи со наклон или во форма на полица.

Димензиите на цевките од леано железо за водоснабдување може да се разликуваат од номиналната во следните граници:

• Должината на мерната цевка е + -20.
• Дебелина на ѕидот - -1 + 0,5.
• Надворешен дијаметар (до 300 mm) - + - (4.5 + 0.0015D).
• Надворешен дијаметар (над 300 mm) - + (4.0 + 0.0015D) - (5.0 + -0.0015D).
• Внатрешниот дијаметар во штекерот е + (2.5 + 0.002 D) - (1.5 + 0.002D).

Забелешка: за D, при пресметување на толеранциите, номиналниот дијаметар е земен.

Овалност не може да се одреди цевка за нормализирани отстапувања од номиналната големина. Отстапувањето на вистинската маса на цевка од пресметаниот не може да надмине пет проценти. Цевките се подложени на тестови за хидрауличен притисок, кои се утврдени според нивната класа и номинална големина.

Забелешка: работен притисок во водоводна мрежа обично не надминува 3-4 атмосфери. До 8-10 kgf / cm2 може да се зголеми само по пумпање, во рамките на инженерскиот систем на куќата или на малото микроскопство.

Крајниот крај на цевката спротивно на ѕвончето треба да биде пресечен нормално на неговата оска со отстапување од не повеќе од 0,5 степени.

Внатре и надвор од производот е покриен со заштитен нетоксичен материјал. Во овој случај, облогата не смее да се меша со запечатување на заден дел, да ги олупи и омекне на температура до + 60 C.

Важно: на барање на клиентот, елементите на гасоводот може да се набават без премачкување.

Инсталација и поправка

Како да се замени водовод водовод цевка за време на инсталацијата? Дали приклучоците се испукани и оштетени?

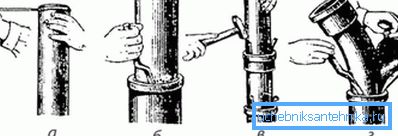

Главната фаза на затворање на цевката е неговата запечатување со кабина подмачкана со органски влакна. Ренџетот се вклопува во центриран ѕвон-зглоб колку што е можно поцврсто, по што дополнително се собира во рака со помош на бркање и чекан.

Заптивен мал печат: каболот мора да биде заштитен од биоразградување, механички оштетувања и други неволји.

Како е направено ова?

• Конвенционален цемент бренд 400. Вода-цементна мешавина, подготвена во сооднос од 1: 9, што е можно поцврсто ги заглавува штекерот и се собира со штавење додека не почне да се отскокнува од цементниот приклучок. Тогаш штекерот е завиткан со влажни партали до еден ден.

• Азбест цементна смеса, подготвен во сооднос 1: 2, проследен со додавање на 10 до 12 волумен проценти вода. Таа е компактирана како цемент; Азбестните влакна го спречуваат пукањето.

Важно: со истиот успех можете да го користите фиберглас од влакно.

• Проширување на цемент. За разлика од вообичаените, тоа не бара набивање.
• Се топи сулфур со додавање на каолин од 10-15%. Од очигледни причини, можете да истурете само вертикален или наклонет приклучок; По правило, сивата конструкција е запечатена во фабриката.
• Излупено олово.
• Конечно, оловото може да се искористи за да се отпечати врвот кабаници.. Тенка прачка од мек метал цврсто го исполнува жлебот, сигурно заштитувајќи ги органските влакна.

Важно: оловото и неговите соединенија се токсични. Азбестните влакна и влакна исто така не се толку корисни за респираторните органи. Оттука, очигледното упатство: кога вршите релевантна работа со свои раце, не треба да заборавите за личната заштитна опрема.

Поправката на цевките од леано железо е можна само со помали попречни или надолжни пукнатини далеку од штекерот: во тој случај на делот за цевководот се поставува цевка од предналеано железо или челик со гумена заптивка. Во други случаи (разлабавени сокети, надолжни пукнатини со значителна должина) дел од цевководот се заменува.

Алтернативи

VCHSHG

Прво познаник

Под ова намалување лежи т.н. високо-јаки нодуларни леано железо.

За да го објасните значењето на терминот, треба кратко да истражувате во дивините на физиката.

• Сите главни разлики на леано железо од челик - кршливост, ниска еластичност и висока отпорност на корозија - се одредуваат од присуството во една од формите на јаглерод - графит.
• Редовниот графит има форма на минијатурни рамен скали. Меѓутоа, кога рекристализацијата се случува кога некои адитиви се воведуваат во стопеното сиво железо (особено, магнезиум и неговите соединенија), тој ја менува својата форма до сферични.
• Во исто време, физичките својства на металот значително се менуваат: се добива вискозитет, пластичност и отпорност на ударните оптоварувања, притоа одржувајќи отпорност на корозија.

Она што е особено убаво е дека цената на еден тон материјал малку се менува за време на трансформацијата. Вкупниот процент на адитиви кои предизвикуваат рекристализација на јаглерод не надминува 0,08% тежински леано железо.

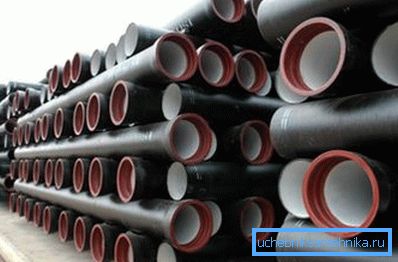

Водопроводни цевки за одлив на цевки од групата со висока фреквенција се моментално главната алтернатива на сиво леано железо.

• Компресивна и издржлива сила, тие се супериорни со леано железо, а да не ги спомнуваме сите видови полимерни цевки. Соодветно на тоа, цевките на VCHSH водоводни цевководи можат да бидат поставени под зафатени автопати и на нестабилни почви. Тие ги имаат сите квалитети на челик, освен за нивната Ахилова пета - ниска отпорност на корозија.

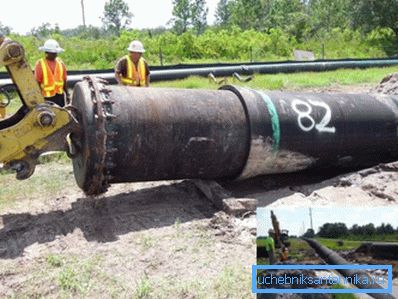

• Проблемот на макотрпно и нетехнолошко втиснување на приклучоците е целосно решен. Наместо втиснување на употребените приклучоци со прстенести гумени заптивки. Се разбира, со значителни големини на цевки, монтажата на приклучоците вклучува употреба на тешки машини; сепак, масата на овие цевки во секој случај нема да дозволи рачно да го инсталира гасоводот.

Обрни внимание! Употребата на гумени заптивки овозможува мала деформација на приклучокот на сокетот (промена на релативната положба на цевките) без да се загрози затегнатоста.

Регулаторна документација

Производството на цевководи од VChGH е регулирано со посебен стандард - GOST R ISO 2531-2008.

Означете ги клучните точки.

1. Според документот, цевките и фитинзите може да имаат номинални големини од 40 до 2.600 милиметри, што овозможува употреба на џвакачки жлезди за да создадат автопати кои ги хранат целите градови.
2. Составот на метал, според ГОСТ, не треба да има штетно влијание врз составот на водата.
3. Должината на цевките е регулирана со стандардот во зависност од нивниот номинален дијаметар:

Максималната дозволена кривина не е поголема од 0,125% од должината на цевката.

Како надворешен слој на гасоводот, во зависност од работните услови, може да се користи:

• Цинк метал.
• Цинк боја (цинк во прав во полимерни врзивно средство).
• Полиетилен.
• Полиуретан
• Влакна цемент.
• Леплива полимерна лента.
• Епоксидна смола.
• Битуменска мастика или боја.

За внатрешна заштита на цевките и приклучоците дозволено е користење:

• Цементни малтери (Портланд цемент, цемент од згура од Портланд и висок алуминиумски цемент).
• Полиетилен
• Полиуретан.
• Епоксидна смола.
• Битуменска боја (мастика).

Обележувањето на елементите на гасоводот треба да наведат:

• Производител (име или трговска марка).
• Година на производство.
• Повикување на материјал (VChGH).
• Номинална големина.
• Стандардот според кој производот е произведен.

Полиетилен

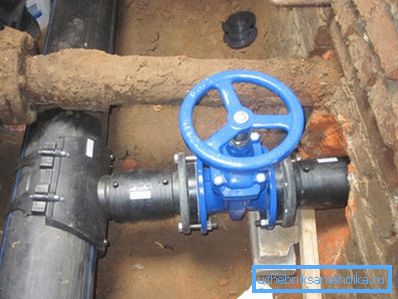

Полиетиленски цевки под притисок се главната алтернатива на леано железото водовод денес.

Детално запознавање со нив е јасно надвор од обемот на нашиот материјал, па ние ќе обрнеме внимание само на нивните клучни својства.

• Животниот век на полиетилен се проценува од страна на производителите како магла 50 + години. Во пракса, овој материјал може да се смета за речиси вечен.
• Депозити на ѕидовите, намалување на луменот на цевката, не може да биде во принцип. Мазната површина на полимер со екстремно ниски лепливи квалитети едноставно нема да дозволи затнувањето да се формира.

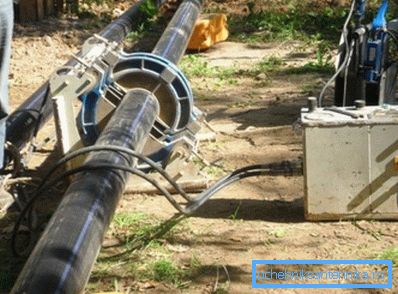

• Сите врски се вршат со заварување. Јачината на спојката е најмалку 80% од цврстината на цевката.

Единствената жалба до полиетилен, која им овозможува на цевките од леано железо да останат на пазарот до ден-денес, е висока пластичност и, како резултат на тоа, многу умерена прстенест цврстина. Гасоводот од полиетилен може да се постави во деформирачка почва само со заштита на армирано-бетонски штитник.

Заклучок

Ние ќе го разгледаме нашето запознавање со класичните и современите решенија за поставување на водоводни мрежи за да бидеме успешни. Како и секогаш, видеото во оваа статија ќе понуди дополнителен материјал. Успеси!
