Цевки за гасоводи: материјали, инсталациони правила,

Во кои случаи се претпочитаат челични или полиетиленски цевки за гасоводи? Дали постојат правила кои регулираат поставување гас во градината? Според она што регулаторни документи се произведени цевки кои можат да се користат? Ајде да се обидеме да ги најдеме одговорите заедно.

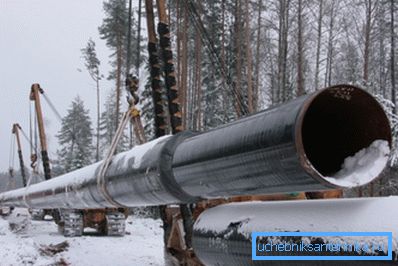

Гасно главно заптивка.

Карактеристики на материјалите

Да почнеме со тоа, да ги формулираме клучните карактеристики на двете можни решенија.

Челик

Определувањето на имотот што го прави челикот главен материјал за поставување гасоводи е сила. Судирот со автомобилот, вандализмот, сеизмичката активност (се разбира, во разумни граници) со минимална веројатност ќе доведе до кршење на затегнатоста на цевката и истекувањето на гасот.

За повикување: за време на земјотреси, повеќе од половина од жртвите и уништувањето не паѓаат врз влијанието на самиот земјотрес, туку врз пожарите што ги следат. Главната причина е уништувањето на гасните мрежи, заедно со оштетување на електричните инсталации.

Кои други особини вределе да се забележат?

  • Најширок работен температурен опсег. Челичните цевки малку ги менуваат своите механички својства во опсег од -40 до + 100C и погоре. Меѓутоа, при пониски температури, многу челични вредности стануваат кршливи.
  • Ниска отпорност на корозија. Ако сува средина без кислород во цевката ја елиминира корозијата, тогаш надворешноста на цевката треба периодично да се пребрише со отстранување на старата боја, а не од естетски размислувања.

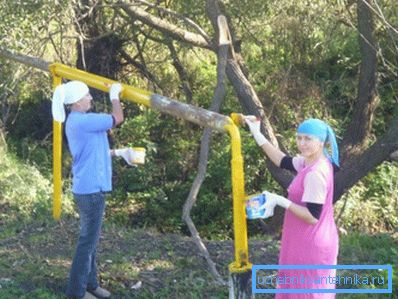

Слој на боја го заштитува челикот од 'рѓа.
  • Челични цевки се одличен диригент. За време на нивното работење неопходно е да се решат проблемите со заземјување и катодна заштита: скитните струи и појавата на различни електрохемиски процеси не само што можат да доведат до несреќа на гасовод, туку и да ја забрзаат корозијата.
  • Конечно, цената на метар на челичната цевка е нешто повисока од онаа на полиетиленскиот еквивалент. Даваме некои големопродажни цени.
Номиналниот дијаметар, mm (опсезите на размерот не се совпаѓаат, па се земаат најблиските дијаметри) Цена на метар, Бришење.
Челични цевки VGP Полиетиленска цевка PE100 SDR 17.6
65/63 269 110
90/80 311 226
100/110 452 335

Забелешка: за гасоводот од челик, максималниот дозволен притисок е 16 kgf / cm2, за цевки од полиетилен - само 3. Меѓутоа, во повеќето случаи, силата на полиетилен е прекумерна.

Полиетилен

Како е пластична цевка за гасоводот фундаментално различен од челичната?

  • Тежина по метар помалку од 3-7 пати. Од тука - поедноставен транспорт и инсталација.
  • Полиетилен не се плаши од корозија и контакт со агресивни медиуми. Тој е еден од најчесто хемиски отпорни полимери: не е без причина тоа да се користи за производство на контејнери во кои се чуваат концентрираните киселини. Практична последица: не е потребно одржување на цевководот по инсталацијата; периодичното сликарство може да се заборави, како лош сон.

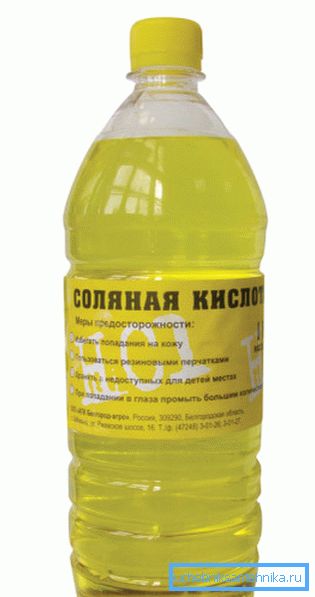

Концентрираната хлороводородна киселина се продава во пластично шише.
  • Како и сите пластика, полиетилен е диелектрик. Ако е така, можно е да не се плашиш од безбројните струи; заземјување и катодна заштита не се потребни.
  • Во целиот опсег на работни температури, механичките својства на гасоводот остануваат практично непроменети: пластиката ја задржува својата вискозност, која е способна да го изгасне произволно силниот удар и еластичноста, која промовира реверзибилна деформација под оптоварување. Едноставно кажано, ако камион помине низ цевка од полиетилен, ќе се врати во првобитната форма.
  • За разлика од челик, заварувањето на цевките е целосно автоматизирано, со што се елиминира човечкиот фактор и, соодветно, вариацијата на квалитетот на зглобовите.

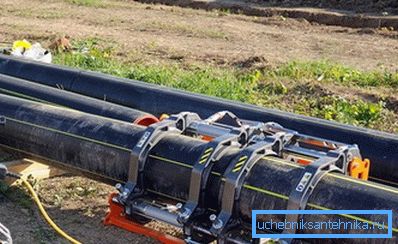

Запчен заварување на гасовод од полиетилен.
  • Горниот пречник на работната температура е ограничен на само 40-45 степени.

Проблем на избор

Значи челик или пластика?

Изборот на читателот може да направи свој, врз основа на горенаведените описи. Сепак, неопходно е да се земат предвид некои законски ограничувања.

Употребата на полиетилен не е дозволена:

  • Во регионите каде што температурата на најстудената петдневна зима е под -45 степени. Еластичноста на пластика при ниски температури има свои граници.
Во Јакутија и Чукотка, волшебно, мора да употребувате само челик.
  • Во зони со сеизмичност над 6 поени. И покрај горенаведената еластичност, цврстина на истегнување на челик се уште е значително повисока.
  • Во урбана зона со висок притисок на првата и втората категорија. Веројатно треба малку објаснување. На различни категории на гасоводи се однесуваат на работен притисок:
Категорија Работа над притисок, MPa
1 0,6 - 1,2 за природен гас, 0,6 - 1,6 за течен гас (носители на гас)
2 0,3-0,6
3 0,005 - 03
4 Помалку од 0,005
  • Полиетилен може да се постави само во земјата. Забрането е поставување на површини и површини, поставување на полиетиленски цевководи во тунели и колектори, како и внатрешни згради за било која намена. Овој прирачник е поврзан со ниската механичка сила и запаливост на материјалот.

Така, при инсталирање на гасовод во рамките на локацијата, може да се води со некомплицирано правило: полиетилен може да се постави во земјата по должината на локацијата; од влегувањето во домот гасот се разредува само со челик. Транзицијата помеѓу полиетилен и челик треба да се наоѓа надвор од куќата над нивото на земјата.

Внесување гас во куќата.

Нијанса: за жал, за да заштедите пари и изведување на гас инсталација од точка на поврзување со куќата со свои раце нема да работи. Сите работи мора да ги врши лиценцирана организација за изградба и поправка.

Пресметка

Веднаш вознемирувајте го читателот: едноставна пресметка на дијаметарот на гасоводот е невозможна. Причината - премногу дефинирачки фактори.

Оценка на нивната листа:

  • Тип на гас. Мешавината на метан, пропан и пропан-бутан има различни густини и во однос на хидродинамиката се однесуваат поинаку.
  • Цевчест материјал. Челикот и полиетиленот имаат различна отпорност на проток.
  • Масовна стапка на гас. Тоа, пак, е определено од топлинската енергија на опремата за гас и нејзината ефикасност.
  • Должината на гасоводот. Колку е поголема - толку е поголема загубата на притисок.
  • Секој наклон, секој елемент на вентилите, исто така, влијае на падот на притисокот.

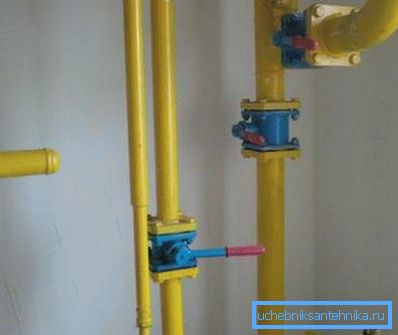

Врти, премини на дијаметар и вентил го зголемуваат притисокот.
  • Температурата на гасот во голема мера влијае и на нејзините хидродинамички карактеристики.
  • Конечно, за различни видови на котли, печки, итн. да речеме различен опсег на работен притисок; Според тоа, дозволениот пад на притисокот во цевководот исто така ќе се разликува.

Што треба да го прави потенцијалниот сопственик на гасен котел? Наједноставно решение е да користите еден од онлајн калкулаторите што ќе ви овозможи да ги внесете сите горенаведени податоци и да добиете решение со клуч на рака. Имајќи го предвид теренот на дијаметар на цевките, малите грешки поради неисправни за помали фактори нема да доведат до катастрофални последици.

Ајде да користиме калкулатор, љубезно изложен на својата веб-страница од московската канцеларија на компанијата Антонио Мерлони Груп, која продава сопственици на гас.

Употребата на мешавина на пропан-бутан со максимален проток што одговара на топлинска енергија од 36 kW, со влез на полиетилен од 20 метри и температура на гас од +2 C, ќе нѐ натера да користиме влез со минимален внатрешен дијаметар од 11 mm.

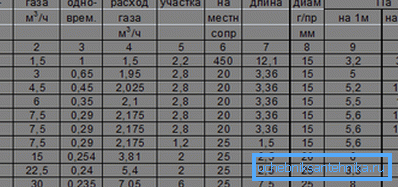

Примерок од завршената пресметка за мулти-сегмент на мртвиот крај со дијаметарни транзиции.

Регулаторни документи

Очигледно е дека дизајнот и изградбата на гасоводи од полиетиленски цевки и челик мора да се засноваат на одредени регулаторни документи на кои се произведуваат овие цевки. Кои?

Полиетилен

Гасните цевки од полиетилен се произведуваат според барањата на ГОСТ Р 50838-2009.

Ние ги проучуваме главните точки на документот.

  • Максималниот работен притисок на гасоводот од полиетилен не може да надмине 1.2 MPa. Максималната температура на гасот е само 40 C.
  • Номиналниот надворешен дијаметар на цевките варира од 16 до 630 милиметри. Дебелината на ѕидот е врзана за SDR параметарот (ова е односот на дијаметарот кон ѕидот, кој ја карактеризира јачината на цевката при прекин) и може да биде од 2,5 до 52,7 mm.
  • Со дијаметар до 200 mm, цевка може да се набави во форма на серпентина или калем, со поголем дел, само во прав делови. Во овој случај, должината на права линија може да биде од 5 до 24 метри.

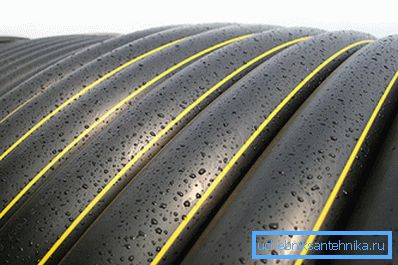

Гасната полиетиленска цевка е означена со надолжна жолта лента.

Челик

За челични цевки, паралелно постојат неколку документи.

  • Цевките за гас заварени со челична вода се произведуваат според ГОСТ 3262-75.
  • Заварени производи за гасоводи на долги растојанија - надолжни и спирални - се изработени според ГОСТ Р 52079-2003.
  • Според ГОСТ Р 52568-2006, тие произведуваат лесни, надолжни и спирално заварени цевки за гасни мрежи, опремени со заштитни премази.

Кои информации можат да се најдат во овие стандарди?

ГОСТ 3262-75

VGP цевките се заварени цевки со директно спојување, односно се направени со тркалање на директна палка во прав мелница, а потоа врие на надолжниот слој.

Тие се испорачуваат во прав делови од 4 до 12 метри. Должината може да биде неизмерена, измерена или повеќекратна со додаток за секој пресек еднаков на 5 mm.

Опсегот на дијаметарот е од 6 до 150 mm. Цевките се поделени во светлина, обична и засилена; овие категории се сосема очекувано различни дебелини на ѕидот.

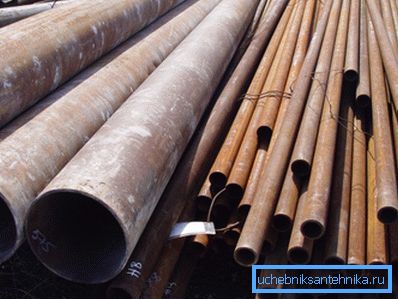

ПВГ цевки во парк.

Како дел од стандардот, производите се направени од црна челик и од заштитниот цинк слој.

Корисно: заради најефикасната заштита од корозија, галванизирани цевки се собираат на навои. За нивно запечатување на гасоводи, се користи FUM лента. На заварени површини, цинковите слоеви неизбежно се нарушени.

ГОСТ Р 52079-2003

Според овој стандард, цевките за автопатите се произведуваат со огромен притисок. Причината е јасна: пумпните станици мора да го надминат огромното губење на притисокот што произлегува од значителна должина на линиите.

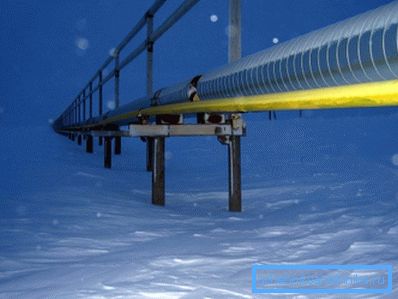

За магистралните гасоводи се карактеризира со огромна должина.

Производите може да се направат на три начини:

Дијаметар, мм Метод на производство
114 - 530 Заварување на рамно работно парче со еден правиен спој користејќи високофреквентно заварување
159 - 1420 Заварување на рамна палка со спирален спој користејќи лачно заварување користејќи флукс (DSF)
530-1420 Заварување на рамна палка користејќи DPF со еден или два права споеви.

Дебелината на ѕидот може да варира од 8,21 до 40 mm, работниот притисок достигнува 9,8 MPa (100 kgf / cm2). Работната температура на околината може да се намали на -60 C.

Општо земено, цевките се снабдуваат во должина од неизмерена должина од 10,5 до 12 метри; во договор со клиентот, сепак, можно е да се обезбедат сегменти од измерената должина.

ГОСТ Р 52568-2006

Опсегот на дијаметарот е целосно конзистентен со оној во горенаведениот документ - од 114 до 1420 mm. Методите за производство веќе се споменати: безшевни, надолжни и спирални заварени.

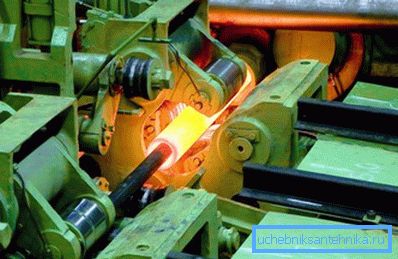

Производство на безшевни цевки.

Клучната разлика меѓу овие цевки и оние произведени според ГОСТ Р 52079-2003 е присуството на заштитна обвивка. Еден или друг од неговиот тип се применува во зависност од условите за употреба.

Број Изградба Погледнете Обем Дијаметар, мм Работен температурен опсег, С
1 Трислоен полиетилен (3PE) Нормално Подземни цевководи во умерени и студени клими 114 - 1420 -40 - +60
2 3PE Отпорен на топлина Подземни цевководи во топла клима 114 - 1420 -50 - +80
3 3PE Специјални Хоризонтални дупчење цевководи 114 - 1420 -60 - +60
4 Двослоен полиетилен (2PE) Нормално Неодговорни цевки 114 - 820 -50 - +60
5 Трислоен полипропилен (3PP) Нормално Подводно, подземно поставување 114 - 1420 -10 - +80
6 3pp Отпорен на мраз Области на Далечниот север 114 - 1420 -20 - +80
7 3pp Специјални Хоризонтално дупчење, влечење 114 - 1420 -20 - +110
8 Двослоен полипропилен Нормално Зголемена температура на производот 114 - 820 -10 - +110
9 Еднослоен епоксиден премаз Нормално Подземна заптивка 114 - 820 -20 - +80

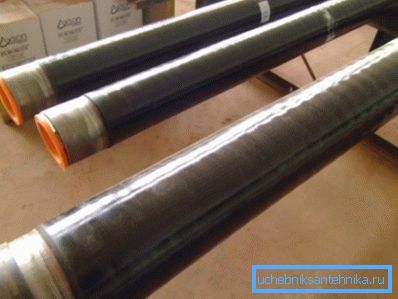

Во фото-цевките со заштитен слој.

Заклучок

Се надеваме дека нашиот материјал ќе му помогне на читателот да одлучи за изборот на решение. Дополнителни информации, како и обично, може да се најдат во видеото во овој напис. Успеси во градежништвото!
