Цевки со висок притисок - видови и апликации

Главната задача на секој гасовод е да пренесува течност или гас, а во некои случаи и да се врши под висок притисок. За поставување на овие цевководи, најчесто се користат високонапонски челични цевки, кои ги задоволуваат сите потребни барања за силата. Следно, ги разгледуваме типовите на такви цевки и нивната примена.

Видови цевки со висок притисок

За транспорт на течности и гасови под висок притисок во современиот свет често се бара, на пример, да се најдат такви цевководи:

• Во нафтената индустрија;
• Во машинското инженерство;
• Разни хидраулични системи, итн.

Се разбира, во различни апликации, барањата за овие производи се различни. Затоа, подолу ги разгледаме нивните главни типови.

Хидраулични

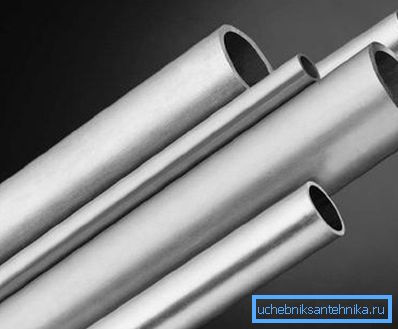

Како што е лесно да се погоди од името, хидрауличната цевка со висок притисок се користи при инсталирање на хидрауличен цевковод и разни пневматски системи. Покрај тоа, тие се користат во градежништвото и земјоделските машини, специјалната опрема итн.

Всушност, овој производ е обична безшевни ладна влечена цевка, изработена според ГОСТ 9567-75 и ГОСТ 8734-75. Таков производ може да ги има следните димензии:

Совет! Ако гасоводот е оштетен, можно е да се поправат цевки со висок притисок користејќи конвенционално електрично заварување.

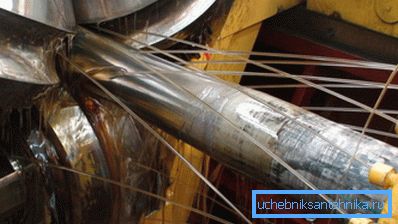

Процесот на производство се состои од следниве чекори:

• Првиот е подготовка на празни места;
• Потоа, целта е ладно валани;
• Потоа се изведува студено црево (во некои случаи се тркалаат и цртаат);
• После тоа, готовите производи се термички и хемиски третирани.

Конечната фаза е контрола на квалитетот, особено се проверуваат производите за отпорност на хидрауличен притисок, израмнување, свиткување итн. Треба да се напомене дека изработката на цевки со висок притисок со дијаметар од 4 mm се врши според истата шема.

Обрни внимание! Овој производ може да биде направен од обичен и од нерѓосувачки челик.

Инсталирањето на гасоводот, како по правило, се врши со заварување или со запалување.

Манифест

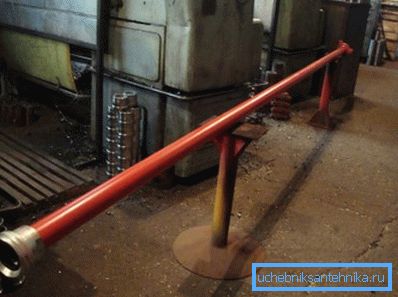

Цевката со висок притисок (ТВД), како што е споменато погоре, исто така се користи во нафтената индустрија. Се користи за пумпање масло со висока фракција и понатаму пумпање вода во бунарот, што ви овозможува да го подигнете маслото над површината на течноста.

Главната карактеристика на театарот е способноста да издржи многу висок притисок - 70 или повеќе MPa. Оваа можност се постигнува поради дебели челични ѕидови, чија дебелина е пропорционална на дијаметарот - 5 mm и дијаметар од 60 mm.

Што се однесува до должината, може да биде:

• 4000 милиметри;
• 2000 mm;
• 1100 милиметри.

Овој производ е произведен според ГОСТ 633-80. Оценката за челик зависи од видот на мешавината што се фрла, но најчесто користениот челик е "20". За да се обезбеди заштита од корозија, производот е покриен со црвен емајл NTs-132.

Мора да се каже дека производите мора да поминат хидраулични тестови под оптоварување од 130 Pa (со дебелина на ѕидот до 12 mm).

Бесшевни челични цевки за гориво

Бесшевни цевки за линиите за дизел гориво се изработени од челик од 20 степен според ГОСТ 11017-80.

Карактеристиките на овие производи се како што следува:

• Должина - 0,5-6 м.
• Релативно продолжување - не е помал од 21%.
• Привремениот отпор - мора да биде најмалку 392 N / mm2 /.
• Внатрешен дијаметар - 2 мм.
• Надворешен дијаметар - 6-7 мм.

Обрни внимание! Во договор со купувачот, овој производ може да се изработи од други челични делови, на пример, 15XM, 30, 10, итн. Цената на производот може да зависи од вредноста на челикот.

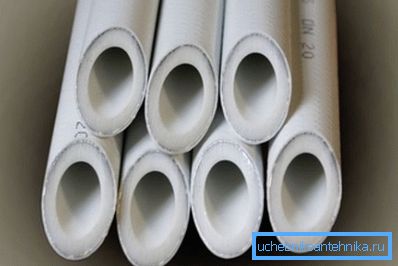

Пластична цевка

Често може да се слушне такво нешто како "пластична цевка под висок притисок". Веднаш треба да се забележи дека "висок притисок" во овој случај е многу релативен, бидејќи "пластиката" не е во состојба да издржи такви товари како челик. Сепак, доволно е да се издржи притисокот во водоводот или системот за греење.

Затоа, пластичните цевки се користат во домашните цевководи.

Најчесто тие се изработени од следниве материјали:

• Полипропилен (за да се зголеми силата, тие се засилени со алуминиум или фиберглас).
• Поливинил хлорид.
• Полиетилен

При инсталирањето на водоводни цевки и системите за греење, овој материјал стана многу попопуларен од металниот колега, кој е поврзан со голем број на нивните предности:

• Отпорност на корозија;
• Достапен трошок;
• Способноста да се изврши инсталација на сопствените раце, дури и лаик;
• Трајност - цевководот може да послужи до 50 години;
• Отпорност на хемиски агресивни средини;
• Висока брзина инсталација;
• Максимален притисок до 2,5 MPa при работна температура.

Дијаметарот на овие производи е во опсег од 16 - 630 мм. Дијаметарот на домашните цевководи обично е 20 - 32 mm.

За инсталација на повеќето типови на пластични цевки користете специјална машина за заварување.

Кратка инструкција е како што следува:

• Пред сè, треба да ја поврзете машината за заварување со електрична енергија и да ја загреете до работната температура, што ќе биде означено со индикаторите.
• Доколку е неопходно да се поврзе цевка засилена со алуминиум, тогаш прво треба да се отстрани горниот слој на материјалот со армирање со помош на специјален алат (соголување).
• Потоа, деловите за лемење треба да се вметнат во млазницата за лемење и да чекаат додека материјалот не се омекне.
• Потоа, деловите треба да се извлечат од млазницата и да се поврзат едни со други. Во оваа положба, тие мора да се чуваат додека пластиката не замрзне. Ако не сте успеале да направите висококвалитетен спој за прв пат, треба да ја отсечете точката за лемење и повторно да ја извршите постапката.

Според оваа шема, сите детали на гасоводот се поврзани во единствен систем.

Тука, можеби, се главните точки на пластичните цевки со висок притисок.

Заклучок

Во моментов, постојат голем број цевки дизајнирани за цевководи под висок притисок. Сите тие се дизајнирани за различни цели и различни услови за работа, со што тие имаат различни својства и карактеристики. Затоа, производите треба да бидат избрани во согласност со нивната намена.

Од видеото во оваа статија можете да добиете повеќе информации за оваа тема.
