Цевки приклучоци: цевководи и челични конструкции

Кои методи може да се користат за поврзување на цевките во цевките за притисок и гравитација? Што гарантира затегнатоста на врската? На кои прицврстувачи можете да соберете решетка или закачалка за облека направена од хромирани цевки? Да се ​​обидеме да најдеме одговори на овие прашања.

Класификација

Да почнеме со класификацијата.

Поврзувањето може да биде:

• Херметички и не-херметички. Очигледно е дека првите се користат во сите цевководи без исклучок, вторите - во собранието на разни метални конструкции.
• Херметичките врски, пак, се поделени на притисок и не-притисок. Доминантна област на примена на вториот - различни канализациски системи: домаќинство, индустриски и атмосферска вода.

Патем: канализацијата исто така може да се притисне. Ако е неопходно да се транспортира ефлуентот до наклонот, фекалната (дренажна) пумпа ја презема оваа функција.

• Покрај тоа, врската може да се склопи и да не се склопи.

Дозволете ни да се свртиме кон конкретни решенија.

Запечатени врски

Заварување

Традиционалниот начин на поврзување на челик и, во последниве години, пластичните цевки не се одвојуваат. Единствениот начин за расклопување на нафтоводот е да го пресечете. Како точно се врши заварувањето зависи од заварувањето на материјалот.

Челик

Челичните цевководи се заварени со гасно и електрично заварување.

1. Во првиот случај, пламенот на ацетиленскиот факел ги топи соседните рабови на цевките, по што жицата за заварување внесено во факелот ги обединува со капки за топење.

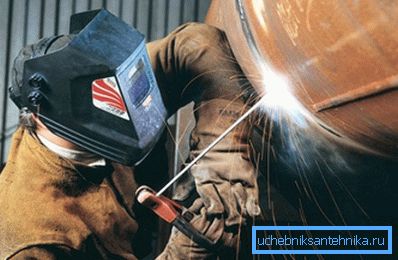

1. Во втората, електричниот лак се топи на заварувачката електрода, чиј метал го формира спојот. Диелектричниот премаз на електродата создава слој од згура што го штити челикот се топи од контакт со атмосферски кислород и, соодветно, од целосното согорување на јаглеродот во него.

Патем: не само челик е заварена со лачно заварување, туку и леано железо. Меѓутоа, кога се поставуваат цевководи од него, обично не се користи заварување, но се практикуваат цевки со лак при големи струи.

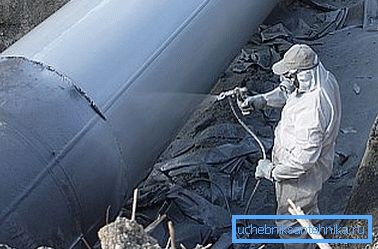

Главниот проблем на заварени челични цевни зглобови е нивната ранливост кон корозија. Дури и ако цинк или било кој друг слој на заштита од корозија првично е присутен на површината на цевката, тој изгорува за време на процесот на заварување. Проблемот се решава со заштита на површината на цвест со распрскувачки полимери, нанесување на бои или обложување со битумен.

Полиетилен

Размислете како да поврзете пластични цевки. Цевките се вртат крај-до-крај, со прелиминарно топење на краевите на нискотемпературен грејач (огледало), загреан на 200-220 степени.

Листата на основни технолошки операции е како што следува:

1. Цевките се соочуваат строго нормално на надолжната оска.
2. Краевите се чистат од чипс и нечистотија.
3. Поврзаните елементи на гасоводот се центрирани.
4. Потоа, крајните делови со сила од околу 1,5 kgf / cm2 се притиснат против грејниот елемент опремен со анти-леплив слој.
5. По топењето, огледалото се отстранува од идниот завар, додека цевките се притискаат едни на други за време на врнежите и ладењето на полиетиленскиот котел.

Времето за греење и ладење е поврзано со дебелината на ѕидовите на гасоводот.

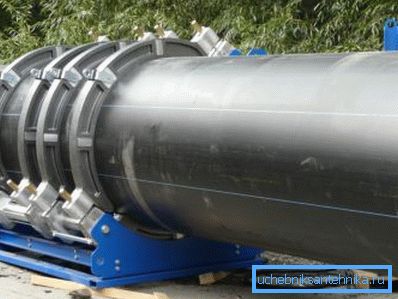

Бидејќи кога се поставуваат цевки со значителна дебелина на ѕидот, тешко е да се рачно центрирање и стегање со потребните напори, за да се каже благо, се користат механички уреди за оваа намена и хидраулични уреди со дијаметар од 250 mm.

Полипропилен

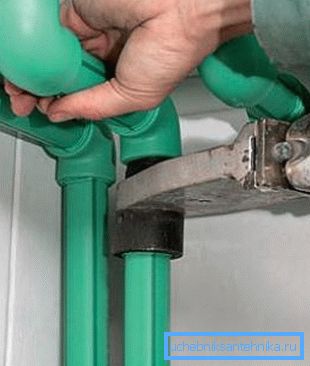

За разлика од полиетиленските цевки, цевките од полипропилен не се поврзани крај-до-крај, туку со помош на фитинзи за приклучоци. Ниско температурно растојание за лемење ги топи соседните површини на цевката и фитинг; цената на таквите уреди започнува од 800 до 1000 рубли. Времето за греење не е врзано со дебелината на ѕидот, туку со дијаметарот:

Кога составувате полипропиленски гасовод со свои раце, корисно е да знаете уште неколку суптилностите.

• Температурата на грејниот елемент во овој случај е повисока отколку за полиетилен, и е 240-260C.
• Монтажата се става на цевката со строго напред движење, без ротација. Инаку, постои ризик од добивање на бран на заварени површини, што остро ќе ја ослабне врската.
• Цевките засилени со алуминиумска фолија се прелиминарно исчистени од него во областа на заварување. Електрохемиското распаѓање на алуминиум незаштитен со слој од полимери може да доведе до одвојување на цевководот.

Лемење

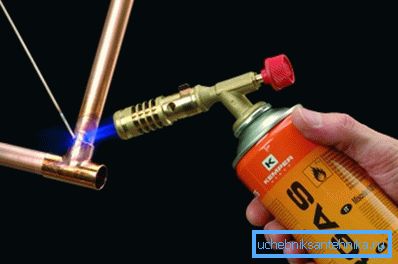

Лемење цевки се практикува кога се собираат бакарни цевки за различни цели.

Технологијата на лемење накратко е како што следува:

1. Приклучок се формира со тркалање на една од цевките што треба да се приклучат.
2. Кон крајот на соседниот дел (цевка или фитинг) се вметнува во него.
3. Поврзаните површини се загреваат во пламенот на гасниот горилник и со помош на флукс се чистат од филмот на оксиди.
4. Потоа во пламенот на горилникот се внесува прачка за лемење. Поради капиларниот ефект, топењето ја исполнува целата празнина помеѓу штекерот и цевката. Со стврднување, поврзувањето го прави целосно херметично.

Теми

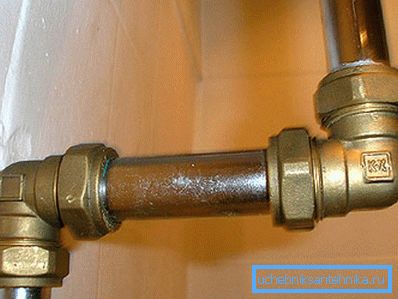

Поврзувањето со навој е уште еден начин за поврзување на цевки со дијаметар помал (до 50 - 65 mm). Мислам дека не е неопходно да се објасни што е со навој фитинг на кој било човек кој живеел во советски стан. Материјали за нив се доста традиционални: леано железо, месинг и, ретко, челик.

Запечатувањето на поврзувањето е обезбедено со намотување со ленено влакно (често со боја или заптивка), полимерни навои или, во случај на гасоводи, FUM лента.

Прирабници

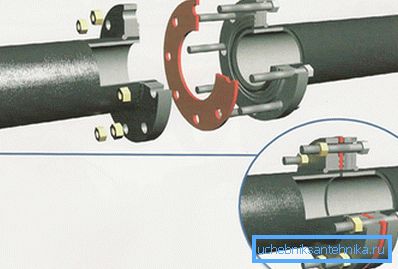

Очигледно е дека употребата на навои при инсталирање на цевка со голем дијаметар е проблематична. Во овој случај, се користи уште една компаративна брза конекција за цевки - прирабница. Прирабници прицврстени; затегнатоста е обезбедена со заптивка меѓу нив - гума, силикон или изработена од посебна топлина отпорна гума со голема количина на минерални полнила - парронит.

Бел фитинг

Во притисокот и, почесто, често се употребуваат цевководи со слободен проток, инсталација на камбанарија: цевката се вметнува во штекерот на друга цевка или фитинг.

Проблемот на затегнатоста може да се реши на следниве начини:

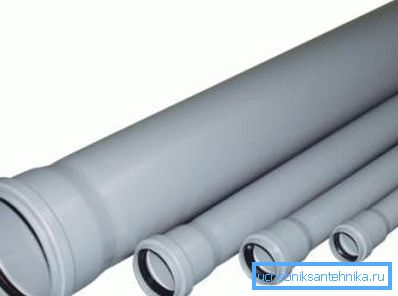

• Гумено заптивкување на O-прстен. Ова е поврзано со азбестни цементни цевки, вклучувајќи и цевки со притисок; сите видови на пластични отпадни води; модерни леано железнички цевки и цевки под притисок направени од поливинил хлорид.

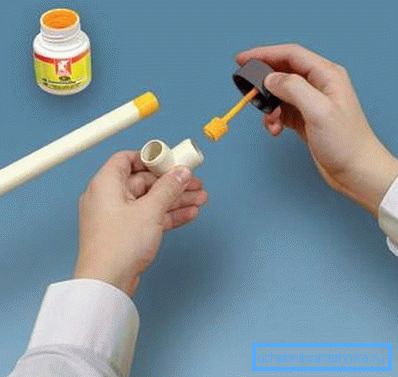

• Клеј. На овој начин, заедно со прстенести заптивки, притисочните ПВЦ споеви се запечатени.

• Монета. Органското влакно (кабол) натопено во битумен или масло е компактирано во штекерот и запечатено со цементен малтер. Овој метод на запечатување се користел за канализација од леано железо во текот на 20 век.

• Полнење на ѕвончето со стопен сулфур или олово. Сулфурот се користел за канализација, олово - за железни нафтоводи.

Фитинги

За челик (вклучувајќи нерѓосувачки), бакар, полиетилен и метал-пластика, заедно со други, се користат фитинзи.

Листа на она што може да изгледа како приклучок за цевка во секој случај е материјал за посебна голема статија; ги спомнуваме само главните решенија за дизајн.

1. Спојувањето со компресија ја компресира цевката со прстенеста заптивка направена од гума или силикон кога се затегнува синусната навртка со конусен внатрешен дел.

Сепак: друга шема се користи за меки бакарни и метални пластични цевки. Монтажата поставена во внатрешноста на цевката е свртена од нејзините ѕидови со помош на раздвоен прстен.

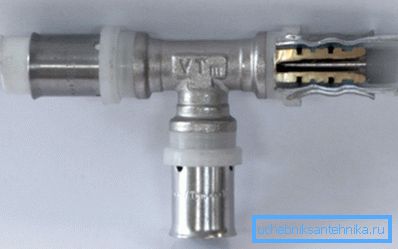

1. Приклучокот за притискање користи клешти за стегање на цевката во млазницата, која ја затегнува ракавицата од нерѓосувачки челик.

1. Притисокот е најсоодветниот приклучок за метални цевки за употреба. Инструкции за инсталација се смешно едноставни: само треба да го притиснете крајот на цевката во неа со некои напори. Затегнатоста ќе обезбеди прстенест печат; Назад движење спречува пролетта прстен со нозете фиксирање на цевката.

1. Фитинг стојат за вкрстено поврзани полиетилен. Ова се вообичаените полимерни или месинг фитинзи со вметнати ракави. Попречно поврзаниот полиетилен има механичка меморија и, по промената на дијаметарот во рок од неколку минути, се враќа во неговата оригинална големина, компресирајќи го фитингот; ракавот само го спречува одвојувањето кога е отсечен.

Отворени врски

Поврзувачките елементи што се користат за непристапни поврзувања за конструкции направени од цевки може да се поделат во две категории.

1. Во првата вметната цевка е фиксирана со една или повеќе завртки. Потребно е прилично мал напор за фиксација; сепак, силата на врската е исто така мала.

1. Вториот е сите видови на стеги. Во најголем дел, тие се состојат од два или повеќе делови кои се завиени заедно, стегајќи кружна или обликувана цевка.

Изгледот, големината и обликот на поврзувачките елементи, се разбира, може да биде многу разновиден.

Заклучок

Се разбира, нашиот материјал не тврди дека ги покрива сите можни решенија. Нешто веројатно се остави зад сцената.

За повеќе информации за тоа како може да изгледа конекција со цевки, читателот може да дознае повеќе со гледање на видеото во оваа статија. Успеси!
