Цевка за котелот - производство и монтажа

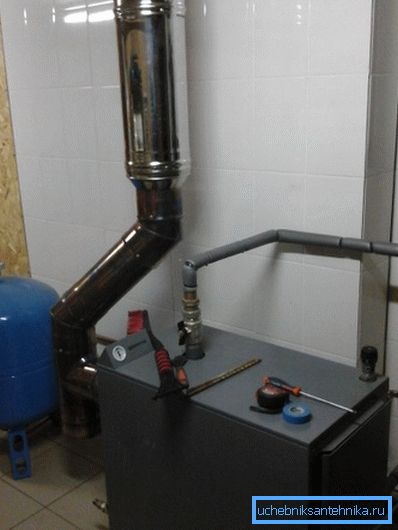

Кога инсталирате котел за греење, важен момент е инсталирањето на оџак, и, без оглед дали бојлерот работи на цврсто гориво или на гас. Безбедноста на системот за греење и неговата ефикасност пред се зависи од него. Во оваа статија, размислуваме како да се направи цевка за котелот и да се изврши нејзината инсталација.

Производство на цевки

Основни барања

Присуството на издувниот канал е еден од најважните услови за користење на котелот. Неопходно е да се повлече токсичните производи од согорување однадвор. Мора да се каже дека таквата цевка, по правило, доаѓа заедно со котел, но во некои случаи може да биде неопходно да се направи независно, на пример, ова може да се должи на конфигурацијата на просториите.

Не е тешко да се произведе структурата, најважно е тоа што ги исполнува одредени барања, кои ќе ги разгледаме подолу:

• Материјалот за оџакот мора да е не запалив..
• Минималниот пресек на оџакот треба да биде најмалку 250x250 мм. Дијаметарот се пресметува во зависност од површината на котливиот оџак;
• Зглобовите на структурните елементи мора да бидат запечатени.. Запечатувањето се врши природно од ненапарливи материјали.
• Ако дизајнот се состои од неколку делови, тогаш секој горен дел треба да се стави на дното.

Знаејќи ги овие правила, не е тешко да се изврши оџакот или оџакот, единственото нешто што треба да одлучите за материјалот за неговото производство.

Материјали

Не толку одамна, оџаците беа главно направени од тули, меѓутоа, во последно време се појавија многу други опции. Следно, сметаме дека најчесто:

Производство

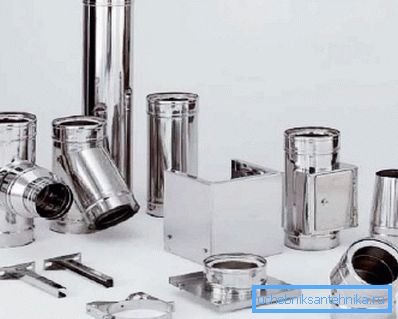

Всушност, производството на оџакот е да се подготват цевки, кои потоа се собираат во еден систем. Затоа, во оваа фаза е потребно само да се пресмета должината на цевките и да се пресече. После тоа, можете да продолжите со инсталацијата.

Инсталација на цевки

Основни барања

Постојат голем број на важни барања за инсталација на оџаци и дупки:

• Каналот на оџакот треба да се постави вертикално (максималното отстапување е дозволено не повеќе од 30 степени по метар) и не треба да се стеснува и да се проширува низ неговата должина.
• Цевката треба да се издигне над гребенот на куќата, со што ќе се спречи истекување на воздух и ќе се обезбеди висококвалитетно празнење на чад. Висината зависи од локацијата на оџакот:

• Ако покривот е рамен, цевката треба да се подигне еден метар над него;
• При отстранување на конструкцијата од гребенот по метар, височината над неа треба да биде најмалку 0,5 метри.
• При отстранување на цевката од 2-3 метри од гребенот, може да се намести со неа.
• Ако покривот е во непосредна близина на повисока зграда, оџакот треба да се издигне над својот покрив.

Исто така, треба да се има предвид дека минималната висина на цевката за цврст гориво или гасен котел изнесува 5 метри.

• Во присуство на кривини, должината на хоризонталните делови не треба да надминува еден метар.

Обрни внимание! Ако оџакот е подигнат над 1,5 метри над покривот, тој мора да биде прицврстен со загради.

На пешачки патеки

Сите видови оџаци за котли се поделени во два вида:

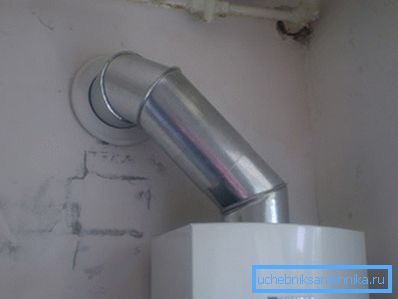

• Отворен - низ ѕидот или прозорецот свртен кон улицата, а потоа поминува по надворешниот ѕид.
• Внатрешен - главниот дел од објектот се наоѓа во куќата. Излез на улица преку преклопување на таванот и кров.

Во секој случај, најтежок момент на инсталација е уредот за премин. Факт е дека оџакот не треба да биде во близина на запаливи материјали (растојанието треба да биде 13-25 сантиметри), бидејќи се загрева на висока температура, ова е особено точно за котли на цврсто гориво. Но, во исто време, единицата за премин мора да биде херметичка.

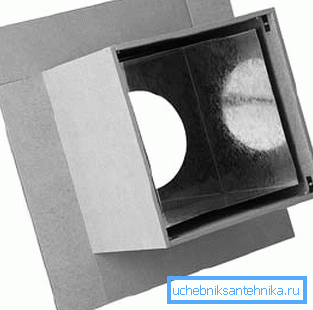

За да се реши овој проблем, вообичаено се користи канал, кој исто така се нарекува feedthrough. Оваа конструкција може да се изработи од челик или од минерали. Просторот помеѓу кутијата и цевката е исполнет со изолационен материјал - може да биде минерална волна, проширена глина или дури и песок.

Запечатете го премин преку покривот со посебен дизајн со престилки. Заптивањето на спојниците се врши со употреба на терморезистентни заптивки. Профилот на ѕидот, кој е во непосредна близина на цевката и покривот, обично е направен од бакар, челик или поцинкуван.

Постапка за инсталација

Инсталирањето на цевката во грејниот котел се изведува по следниот редослед:

• Првото нешто што треба да направите е да се обележи на таванот, во согласност со големината на преодниот профил и да се намали дупката во таванот на саканата големина.
• Следно, во дупката е вметната кутија за премин.
• Потоа цевката се влече низ цевката за поврзување и се прицврстува со излезната цевка на котелот. Така, топлинската цевка на котелот добива тесен продолжување во форма на оџак систем. Зглобот е запечатен со азбест.
• После тоа, инсталација на пристап пристаниште во кров. За овие цели, може да се изврши посебен систем на бандажи.
• На крајот на работата, надворешната цевка се изведува преку поврзувачката цевка и е поврзана со цевката на внатрешниот дел на оџакот.

Еве, можеби, целата кратка инструкција за инсталација на оџакот. По неговата инсталација, структурата мора да биде изолирана и да се приклучи искривен прекинувач од горе.

Термоизолација

Задолжителен елемент на оџакот е топлинска изолација. Тоа го спречува создавањето на кондензација. Како изолационен материјал се користеше минерална волна, која едноставно е завиткана околу цевката.

Топлинскиот изолатор мора да биде заштитен со обвивка, обично е изработен од галванизиран челик.

Совет! За да не се изврши топлинска изолација на цевките, можно е да се направи оџак со специјални сендвич цевки, кои првично имаат два ѕида. Меѓу ѕидовите е топлински изолатор.

Големи грешки

Почесто, сите почетници во изградбата на котелските цевки ги прават следниве грешки со свои раце:

• Користете материјали што не се погодни за оџакот (азбест, алуминиум).
• За време на инсталацијата тие дозволуваат оџакот да дојде во контакт со таванот или покривот, што доведува до загревање или дури и оган на материјали (се однесува на котли на цврсто гориво).
• Недоволно запечатени цевки, што доведува до продирање на чад во просторијата. Може да биде штетно за здравјето.
• Недоволна топлинска изолација на структурата - дури и замрзнување на цевката за гасен котел може да биде резултат на ова, особено кога бојлерот се користи од време на време, на пример, во вилата.

Одржување на оџакот

За да може системот за оџаци ефикасно да се справи со задачата и да служи колку што е можно подолго потребно е одвреме-навреме да го одржува одржувањето:

• Пред секоја грејна сезона, неопходно е да се испита структурата за 'рѓа, пукнатини или други дефекти што може да доведат до депресурирање на системот и продирање на производи од согорување во просторијата.

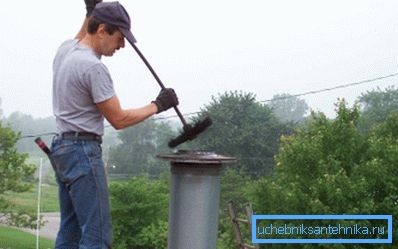

• Ако котелот работи на цврсто гориво, системот мора да се чисти секоја година, во спротивно не само што ќе се намали неговиот капацитет, туку и веројатноста за палење на саѓи. Не е неопходно механички да се врши чистење, постапката може да се изврши со согорување на посебни хемиски соединенија во котелот.

Обрни внимание! Инспекцијата бара не само оџак, туку и сите други елементи на системот. Ова ќе ви овозможи време да го пронајдете и да го поправите проблемот. На пример, ако котелот е врие и цевките се ладни, најверојатно нема да работи пумпата или филтерот е затнат.

Тука, можеби, сите главни точки на производство и монтажа на цевки за котел.

Заклучок

Уредот за котлен оџак бара одговорен пристап, бидејќи безбедноста на сите жители на куќата зависи од неа. Покрај тоа, усогласеноста со сите горенаведени стандарди ќе го направи системот поефикасен.

Во однос на техничката страна на прашањето, тогаш направете го оџакот и самостојно извршете ја својата инсталација под моќ на секој дом господар. Од видеото во оваа статија можете да добиете повеќе информации за оваа тема.
