Цевка валање: технологија и специјални алатки

Ролинг или валање на цевки е производствен процес во кој металниот производ е деформиран во една или друга насока, водејќи сметка за потребниот агол на свиткување.

Во оваа статија ќе разговараме за тоа кои видови на мелење се достапни и за кои цели се користат. Покрај тоа, ние се разгледа она што машина за валање на цевки е и како тоа функционира.

Видови на тркалање

Денес, голем број операции се практикуваат насекаде, кои се обединети со едно заедничко име - тркалање. Треба да се напомене дека сите овие технолошки процеси значително се разликуваат и во начинот на имплементација и во карактеристиките на користената опрема.

Значи, со какви методи се спроведуваат цевки? Двете главни методи се радијална деформација (пресечна обработка) и виткање.

Радијална деформација

Радијалната деформација се изведува со зголемување или намалување на пресекот. Зголемувањето на дијаметарот се нарекува запалување, а намалувањето - тркалање.

Ајде внимателно да разгледаме како се изведуваат овие процеси:

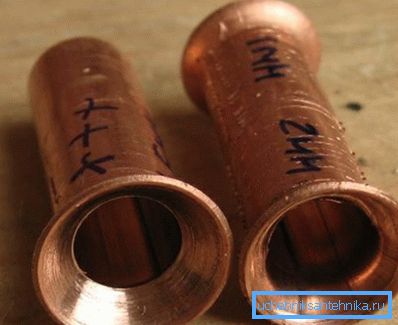

• Проширувањето на пресекот со зголемување на дијаметарот ви овозможува да креирате мал приклучок на крајот на цевката. Таквиот приклучок е примарен услов за имплементација на фитинг без прилагодување на поединечните елементи на цевководот. Откако ќе се создаде потребното проширување, можно е да се вметне цевка со помал дијаметар во штекерот и потоа безбедно да се фиксира врската.

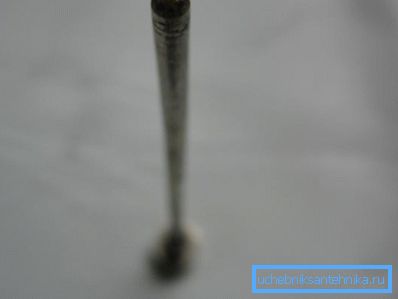

• Намалување на дијаметарот на цевката е спротивен процес на експанзија. Ако претходната технологија ви овозможува да добиете штекер, тогаш со тркалање на пресекот непречено стеснете. Зошто ви е потребно? Дијаметарот на пресекот е стеснет за да може цевката полесно да се влезе во приклучокот и посигурно да се фиксира во него.

Важно: И првиот и вториот технолошки процес се изведуваат на пластични некрипливи метали без загревање. Ако треба да работите со тврди метали кои се подложни на пукање при механички оптоварувања, може да биде потребно загревање, во кое производот ќе биде повеќе пластичен и податлив.

Сега, ајде да се обидеме да разбереме со каква алатка се врши радијално валање на сопирачките цевки.

Облека алатка

Упатството за зголемување на дијаметарот на пиперката овозможува користење на разни алатки, од примитивни до технички сложени:

• Наједноставниот уред кој активно се користи од водоводџии и инсталатери на сплит системи е метален конус со мазна површина.. Можно е да се направи таков уред со свои раце, доволно е да се измазне металниот цилиндер до посакуваната форма, а потоа да се полира површината. Сепак, таква алатка може да се купи, бидејќи цената за неа е ниска. Принципот на уредот е едноставен. Неопходно е да го вметнете крајот на конусот во пресек на цевката и да го свртите со сила неколку пати. Меѓу предностите на решението, ние се забележи прифатлива цена и издржливост на уредот. Но, исто така постојат и недостатоци, меѓу кои е и можноста за преработка на цевки од меки метали и недостаток на прецизна контрола над степенот на експанзија.
• Повеќе технолошки и софистициран конус е опремен со прескокнувач. Упатствата за користење на подобрен конус се многу слични со претходниот елемент. Конусот е вметнат во делот и се ротира со притисок. Присуството на прескокнувачот го поедноставува процесот на навртување во конусот и помага при регулирање на силата.
• Expander е уште една алатка која е дизајнирана за брзо и релативно висококвалитетно согорување на цевки од меки метали.. Работниот дел на експандерот е опремен со неколку сегменти. Стиснувајќи ги рачките на алатот, ние ги засадуваме сегментите, кои, пак, ја истегнуваат цевката. Во недостаток на решение не е доволно мазни ѕидови на штекерот.
• Ексцентричен конусен алат за мелење е најнапредното решение за работа со меки метални производи.. Инструкциите за користење на алатот се едноставни, само вметнете ја цевката во дупката со соодветен дијаметар и ротирајте ја рачката. Алатот може да биде опремен со сигурносен уред кој не дозволува дијаметарот да се прошири повеќе отколку што е потребно. Обработка на цевки со оваа алатка обезбедува најдобар резултат во споредба со сите претходно наведени алатки.

Ролинг алатка

• Чекан е наједноставната алатка која може да се користи за да се применат нежни удари до работ на цевката. Со цел да не се наведнува цевката во неа, препорачливо е да вметнете метална прачка.

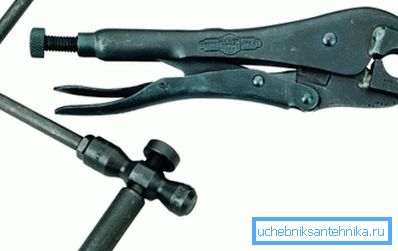

• Специјални клешти се професионален инструмент за валање бакарни цевки, обезбедувајќи прифатлив квалитет на виткање. Со цел за обработка на метални производи да бараат помалку физички напори, треба да изберете модификации со поголема должина на рачките. (Видете исто така во написот "Сликање со бакарни цевки: карактеристики".)

Важно: За попрецизна обработка на рабовите на цевките може да се користи специјална машина со ролки. Машините од овој тип се наменети само за професионална употреба, и затоа нивната цена е висока.

Цевка свиткува

Цевка виткање, исто така, се нарекува тркалање. Овој тип на обработка е широко користен во производството на разни цевководи.

Размислете за главните категории на алатки кои ќе ви овозможат брзо и во исто време да се наведнуваат квалитативно.

• Пролетта (внатрешна и надворешна) се користи од водоводџии за деформирање на цевки од метален ламинат. Таквите валање за бакарни цевки е лесна за употреба, нејзината цена е мала, но, за жал, не е погодна за работа со метали поригидни од бакар.

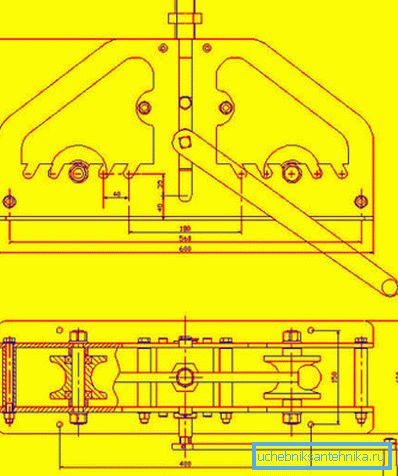

• Бендер за цевки е универзално решение за деформација на разни метални цевки со потребниот агол. Покрај тоа, со користење на таква алатка, можете да го набљудувате радиусот на вртење на цевката. Функцијата на цевката функционира поради силата на мускулите што се применува на јаката.
• Ролни за виткање се уреди кои овозможуваат деформирање на цевки од цврсти метали. Алатката се состои од платформа на која, на одредено растојание едни од други, се поставуваат ролки низ кои се влече цевката. Со прилагодување на притисочниот валјак, можете да го контролирате аголот и радиусот на свиокот. (Видете исто така во статијата Како да се свитка профил цевка: карактеристики.)

Заклучок

Сега знаете што е фреза за цевки, како функционира и за која цел се користи. Повеќе корисни информации можете да ги најдете со гледање на видеото во оваа статија.
