Цевка свиткување: сите карактеристики на процесот

07-04-2018
Цевки

Кога инсталирате системи за вода и греење, треба да знаете како правилно да ја свиткате цевката. Со оваа операција, неопходно е да се избегне кршење, прекршување на интегритетот и правилно пресметување на аголот на ротација.

Свиткување е процес во кој, под влијание на надворешни товари, производот се заменува со наклон на оската.

При инсталирање на инженерски системи, често е неопходно да се свиткаат делови од цевководот.

Процесни карактеристики

На фотографијата, промената на обликот на делот од ѕидот кога е свиткана.
  1. Еластично-пластични и еластични деформации се создаваат во ѕидовите на производите за време на виткање.. На надворешниот дел на преклопот се појавува затегнувачка стрес, а на внатрешниот дел се појавува притисок на компресија. Според овие влијанија, наклонот на оската на елементите се менува.
  2. За време на операцијата се менува формата на пресек на свитката. Неговиот кружен профил станува овален. Највисоката овалност има средна деформација, деформацијата се намалува до нејзиниот крај и почетокот.
  3. Изработка на пресметка на цевката за виткање, запомнете дека овалетноста на нејзиниот пресек во деформирано место не треба да биде поголема: за производи со пресек до 20 mm - 15%, повеќе од 20 - 12.5%.
  4. На конкавна наведнуваат може да има набори, особено за производи со тенки ѕидови..

Обрни внимание! Наборите и ovality на преклопот негативно влијаат на функционирањето на системот. Тие ја намалуваат својата пропустливост, го зголемуваат нивото на хидрауличен отпор и служат како место за затнување на канализационите системи. Силата на цевката што се наведнува истовремено се намалува.

Минимално дозволени радиуси се флексибилни

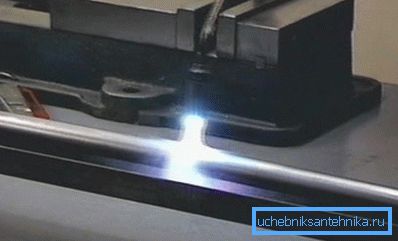

Свиткување производи со греење.

Владините стандарди содржат стандард како "минимален радиус на свиткување на цевката".

Неговата вредност за колеги од метал, компенсатори, славини е дадена подолу.

  1. Кога се свиткува со греење и пакување со песок - не помалку од 3.5DH (букви означува надворешен дијаметар)
  2. Кога работите на машина за виткање на цевки (студено) - не помалку од 4DH.
  3. Кога се свиткува за производство на полу-брановидни набори и грејни елементи со гас режач или во печка, тоа не е помало од 2.5DH.
  4. За стрмни свиткани канали произведени со метод на удирање или топол повлекување - не помалку од 1DH.

Обрни внимание! Дозволено е да се направат елементите што имаат пократко одозгора. Во исто време, методот на производство мора да осигура дека нивните ѕидови ќе издеваат не повеќе од 15% од дебелината. Јачината на свиткување на профилната цевка мора да одговара на пресметаните.

Потребни формули и табели

Должината на делот (L) потребен за производство на закривеното место е во согласност со следната формула:

L = 0.0175 • R •? + L, каде што:

  • R е радиусот на свиткување, во mm;
  • ? - ова е неговиот агол, во степени;
  • l е рамна точка, должина 100/300, која е потребна за да се зафати производот со алатка или машина.

Пресметката на свиткување на цевката треба да ја земе предвид должината на свитканиот елемент:

A =? •? / 180 (R + DH / 2), каде што:

  • ?= 3.14;
  • R е радиусот на локацијата, во mm;
  • ? - е агол на виткање, во степени;
  • DH е надворешниот дијаметар на производот.

Во табелата подолу се прикажани минималните радиуси на свиткување во милиметри за производи од месинг и бакар (ГОСТ бр. 494/90 и ГОСТ бр. 617/90), врз основа на нивниот дијаметар и саканата должина на слободната страна за затегнување / стегање.

Надворешен дијаметар Минимален радиус на свиткување Минималната должина на слободниот дел
3 6 10
4 8 12
6 12 18
8 16 25
10 20 30
12 24 35
15 30 45
18 36 50
24 72 55
30 90 60

Подолу е прикажана табела за челични аналоги според ГОСТ №3262 / 75.

Димензии Минимален радиус на свиткување Минималната должина на слободниот дел
Условна помине Надворешен дијаметар топло студ
8 13.5 40 80 40
10 17 50 100 45
15 21.3 65 130 50
20 26.8 80 160 55
25 33.5 100 200 70
32 42.3 130 250 85
40 48 150 290 100
50 60 180 360 120
65 75.5 225 450 150
80 88.5 265 530 170
100 114 340 680 230

При пресметување на прегратката со свои раце, размислете за најмалите радиуси, врз основа на дијаметарот и дебелината на ѕидовите на челичните цевки.

Дијаметар, мм Минимален радиус на свиткување при одредена дебелина на ѕидот
до 2 мм повеќе од 2 милиметри
5/20 4D 3D
20/35 5D 3D
35/60 6D 4D
60/140 7D 5D



Како да се наведнуваш на заплетот себе

Постои универзална и едноставна формула за пресметување на цевка за виткање - ова е нејзините 5 дијаметри.

Направете пресметка, земајќи го, на пример, делот за детали од 1,6 см.

  1. За правилно производство треба да се добие? круг.
  2. Прво, го добивме саканиот радиус: 16 • 5 = 80 мм. Следната фаза е пресметка на почетните точки за прецизно свиткување на аголот.
  3. За таа цел, неопходно е да се користи формулата C = 2? • R: 4. Во него, C е должината на цевката потребна за работа ,? = 3.14, R е саканиот радиус.
  4. Замените ги фигурите во формулата: 2 • 14 • 80: 4 = 125 милиметри. Ова е должината на делот за кој минималниот радиус на свиткување на метално-пластична цевка или кој било друг е 80 mm.

Ако треба да ги свиткате цевките, треба да имате цевка бендер.

Ваквите рачни уреди се поделени во два вида.

Сегментна алатка.
  1. Во сегментните аналогии, операцијата се изведува врз основа на специјални шаблони. Нивната форма е дизајнирана за точниот дијаметар, кој е потребен и обликот на превитката. Со оваа алатка може да се свиткаат цевки до 180 °. Нејзината цена е релативно ниска.
  2. Дорната опрема врши работа без најмали недостатоци. Предноста на овој уред е сегментот што се движи внатре во производот. Ги спречува деформациите и овозможува да се работи на неколку места. Подобро е да не се прави таква машина за навртување профили цевки со свои раце, но да се подготви.

По извршената пресметка, означете ги областите на елементот според неговите резултати. Следно на инструментот, ставете го саканиот степен или шема. Потоа ставете го производот во уредот и извршете ја работата.

Заклучок

Висинските елементи во инсталацијата на разни инженерски системи треба да се засноваат на точни пресметки. Во спротивно, можете да го скршите производот или да го соберете цевководот со намалена ефикасност. Видеото во оваа статија ќе продолжи со својата тема.
