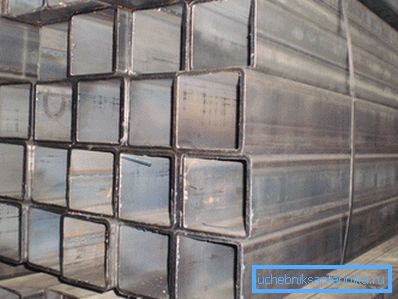

Цевка од 160 до 160: детален преглед и обем

Профили цевки се многу различни од нивните "круг колеги". Правотоаголна, квадратна или овална форма го оневозможува нивното користење како, на пример, водовод или канализација, но отвора многу други можности. Особено, рамните рабови им овозможуваат да се користат за изградба на рамки за разни структури.

Регулаторни барања за профилната цевка

Дури и ако нафтоводот ќе се користи за деловни цели, а целата работа ќе биде направена со рака, нема да биде неодлучно за да се запознаат со стандардите.

Можете да изберете неколку такви документи одеднаш поврзани со карактеристиките, правилата за етикетирање, процесот на производство и складирање на плоштадот:

• ГОСТ 8639-68 - документот го покажува опсегот по квадратни цевки, ги наведува правилата за етикетирање и основните барања за геометриските димензии;
• ГОСТ 8639-82 - ги содржи истите податоци со мали измени;
• ГОСТ 30245-2003 - последниот регулаторен документ, кој ги комбинирал податоците не само преку цевковод со квадрат, туку и со правоаголен дел. Покрај тоа, некои нови големини се појавија во производниот микс, кои не беа во документите од претходните години. Во прилог на геометриските карактеристики, тежината на цевководот е исто така индицирана во производниот микс, на пример, тежината на обликуваната цевка 160x160x6 е 28,29 kg / метар. м

Барања за геометриски карактеристики

Профилските цевководи често се користат како носечки структури, па затоа одбележувањето на геометријата на делот долж целата должина игра особено важна улога.

Соодветно на тоа, барањата се прилично тешки:

• аголот помеѓу ѕидовите на гасоводот мора да биде еднаков на 90 °. Максималната грешка е 1.5?;

Обрни внимание! Ако напречниот пресек на гасоводот е многу различен од плоштадот, ќе биде полошо да се спротивстави на извртувачката деформација. Ова може да влијае на јачината на структурата како целина.

• дозволената искривување на површината на цевководот е 1 mm / 1 m должина, врз основа на ова ограничување се пресметува вкупната дозволена кривина во текот на целата должина
• дозволената торзија се пресметува со користење на формулата 2 mm + 0,5 mm • L, каде што L е должината на целата цевка;
• Покрај тоа, се контролира нормалноста на сечењето. Тоа е, должината на сите лица треба да биде иста (отстапување во должина е дозволено до +60 mm за цевководи со димензионални и повеќекратни должини);
• дебелината на ѕидот мора да одговара на листот од кој се создава цевката. Овој параметар силно влијае на тежината, така што тежината на цевката 160x160x6 е 28,29 kg / bar. м, но со зголемување на дебелината од само 1 милиметри, оваа бројка се зголемува веќе на 32,31 кг / бар. м

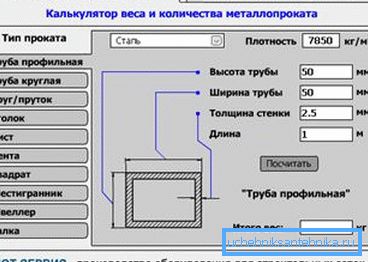

Обрни внимание! Поточно, тежината на нафтоводот може да се одреди со користење на специјални онлајн калкулатори. Значи, може да се земе во предвид не само геометријата на делот, туку и материјалот од кој се прави цевката.

Посебно внимание се посветува на радиусот на заокружувањето. Стандардот наведува дека радиусот на закривеност не смее да ја надмине двојната дебелина на металот.

Се разбира, постои одредена толеранција во ова прашање, опсегот на дозволените вредности на радиусите на закривеност зависи од дебелината на ѕидот:

• со дебелина помала од 6,0 mm, вредноста на радиусот на заоблување треба да биде во опсег од 1,6 до 2,4 метални дебелини;
• со дебелина од 6,0 - 10,0 мм, радиусот не треба да надминува 2,0 до 3,0 дебелина на ѕидот;
• ако дебелината е поголема од 10 mm, тогаш вредноста на радиусот може да биде во опсег од дебелина на металот од 2,4 - 3,6.

Што се однесува до висината на делот, ако не надминува 100 mm, толеранцијата е ± 0,8%. Ако големината на профилот е над 100 mm, грешката не треба да надмине ± 1% (минимална вредност ± 0,5 mm).

Технолошки барања

Во прилог на точното почитување на геометриските димензии, профилната цевка мора да исполнува неколку други критериуми. Таквите индикатори како што се квалитетот на сечењето, локацијата на заварот и нејзината сила се задолжително проверени.

Обрни внимание! Во однос на квалитетот на сечењето, тогаш постои поглед на присуство на burrs. Така што клиентот не мора да ги чисти со свои раце, тие се отстрануваат дури и во фабриката.

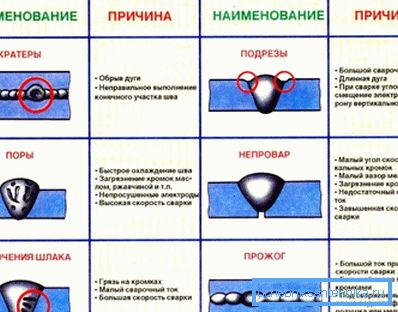

Особено внимателно контролиран завар, бидејќи во теорија ова е најопасно место во нафтоводот. Во случај на нецелосно заварување, неусогласеност со технологијата на заварување, цевката може едноставно да се распрсне под оптоварување.

За да го избегнете ова, мора да ги следите овие правила:

• Заварот треба да се наоѓа подалеку од цевката за нафтоводот. Минималното растојание е 4 пати поголема од дебелината на металот;
• недостиг на пенетрација е дозволено (т.е. места каде што рабовите на бојата не ги исполнуваат). Дозволено е до 50 mm нецелосна пенетрација по должина од 1 m, но максималната должина на еден таков дел е ограничена на 20 mm;

• цврстината на истегнување на споеви треба да биде 95% од цврстината на металот од кој се прави цевката. Цената на грешката може да биде превисока;
• така што заварот не се меша со инсталацијата, од него се отстранува брусница (само надвор). Доколку дебелината на ѕидот не надминува 4 мм, тогаш спојувањето не смее да се издигне над металот за повеќе од 0,5 mm, со дебелина од повеќе од 4 mm, дозволената височина се зголемува до 1,0 mm.

Исто така, во фазата на прифаќање, се врши чисто визуелна инспекција на металната површина. Не е пожелно метал да има длабоки серифи, дебел слој на обем или 'рѓа. Овие феномени се дозволени, но тие не треба да влијаат на дебелината при чистење на гасоводот. Подетални упатства за контрола на квалитетот се во самиот стандард.

Изборот на материјал за профил цевка

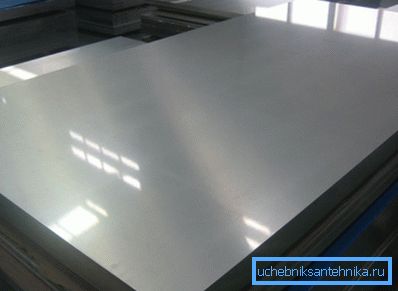

Почетниот материјал за квадратна цевка е челичен лим, ова е главниот услов на ГОСТ 30245-2003.

Што се однесува до материјалот, изборот е помеѓу различните челици, најчесто користени:

• градежни челици;
• нисколегирани челици;
• јаглерод;
• општа намена.

Главен критериум за избор на материјал се условите за работа на цевката.

Примери за користење на квадратна цевка

Поради високата јачина, цевките за профили направија достојна конкуренција на вообичаените канали и I-зраците. Ова е олеснето со малата тежина на таквиот гасовод, бидејќи тежината на профилната цевка 160x160x5 е 23,83 kg / pog. м

Најчесто сечениот челик се користи како рамка за лесни конструкции, на пример, хангари, оранжерии, пенкала за добиток итн. Мали димензии може успешно да се искористат за изградба на домот и издржливи бараки, навеси, огради на летните колиби.

Поголеми големини се широко користени во PGS. На пример, квадратна цевка со голем пресек може да дејствува како трајна кофраж. Како резултат на тоа, времето се заштедува при изградбата на обична дрвена кофражна конструкција и се зголемува силата на конструкцијата.

Сумирање

Профил цевки - доста популарен градежен материјал. Благодарение на особините со висока јачина, тие можат ефикасно да се користат не само во приватна градба, туку и во мешавина од песок и чакал (види ја и статијата Prub PE - материјални карактеристики и различни опции за монтирање).

Информациите во статијата ќе помогнат да се направи општ впечаток за квадратните цевки и да се одреди изборот на големина.

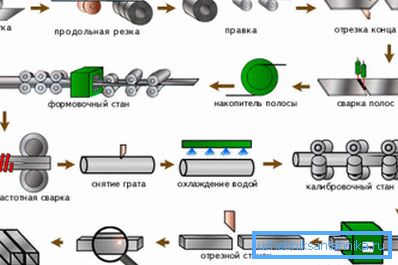

Видеото во оваа статија ги прикажува главните фази на производството на плоштадот.
