Цевка 09g2s: користени суровини, технологија на

Каков вид на челик е 09g2s? Кој е неговиот состав? Што е и според кои стандарди е цевка направена од овој челик - на пример, цевка 219-8 09g2s? Која е технологијата на производство на овие производи? Ајде да се обидеме да ги најдеме одговорите.

Нашиот херој крупен.

Челик 09g2s

Ова е име на нисколегиран структурен челик за заварени челични конструкции. Опсегот на работните температури е од -70 до + 425С, што овозможува користење на материјалот, меѓу другото, во најтешките климатски зони, како и за транспорт на високотемпературни гасови и течности.

Вкупниот хемиски состав е како што следува:

Елемент на периодниот систем Содржина%
C 0.12 или помалку
Si 0,5-0,8
Mn 1.3 - 1.8
Ni 0,3 и помалку
S 0,04 и помалку
P 0,035 и помалку
Cr 0,3 и помалку
N 0,008 и помалку
Cu 0,3 и помалку
Како 0,08 и помалку
Fe 96 - 97

Интересно: во системот за именување усвоен во Руската Федерација, името на челичната конструкција укажува на количината на јаглерод во 0.09%, а не максимално дозволената 0.12. Останатите симболи означуваат манган (до 2%) и силициум (помалку од 1%).

Што друго можете да кажете за овој бренд:

  • Тој е посилен од повеќето челик., чија цена е на приближно исто ниво (околу 25.000 рубли по тон).
  • Висок вискозитет, поврзан со мала количина на јаглерод, опстојува дури и во тешки мраз.
  • Она што е особено корисно - при заварување нема стврднување или прегревање, кои влијаат на пластичните својства. (Видете исто така на статијата задна цевка: карактеристики.)

Цевки

Кои цевки направени од челик 09g2s можат да се најдат на продажба? Бидејќи се занимаваме со исклучително силен метал, логично е да се претпостави дека овој квалитет ќе биде на побарувачката. И всушност: челик е во побарувачка првенствено во производството на безшевни цевки.

Причините се сосема јасни: надолжниот електричен завар секогаш ќе биде слаба точка на цевководот. И каде е потребен посебен отпор на хидрауличниот притисок, тие се обидуваат да се ослободат од неа.

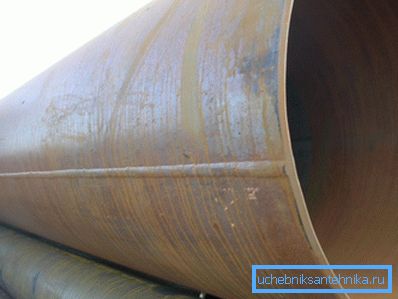

Надолжен слој - ранливо место на гасоводот под висок притисок. Тоа значи 9 од 10 налети.

За што се користат беспрекорни цевки? Јасно е дека за поставување на домашен водовод со свои раце нивната сила е малку излишна: приоритетната област на примена е нафтоводите од висок притисок од различни цели. Така, цевката 168x14 St 09g2s со дебелина на ѕидот од 14 милиметри е дизајнирана за работен притисок од над 11 MPa (100 атмосфери).

Технологија на производство

Модерната индустрија произведува бесшевни челични цевки на два главни начини - топла и ладна деформација. Што значи ова во практична смисла? Накратко ги опишуваме главните фази на производството.

Топла деформација

  1. Солидна цилиндрична палка (прачка) се става во печка, каде што се загрева до температура при која челикот станува пластичен.
  2. На пирсање мелница, цевката се претвора во шуплив цилиндар - ракав.
  3. Цврст обложен со топлински отпорни мазива е вметнат во ракавот, формирајќи го неговиот внатрешен дијаметар.
  4. По повторното загревање, ракавот се свиткува на цевката со сукцесивно намалување на ролните.
  5. Калибрираната и ладената палка по отстранувањето на цевката се сече на парчиња од саканата должина, поминува контрола на квалитетот и се испраќа до магацинот на готовите производи.
Шема на производниот циклус.

Студена деформација

Клучната разлика на оваа технологија е дека, по пирсање мелница, лагер лади и се подложува на деформација со температура многу под точка на рекристализација на челикот.

Важно: по ролерите, работното парче се закачува (греењето проследено со бавно ладење). Притоа, се отстранети внатрешните стресови акумулирани за време на процесот на деформација, што позитивно влијае на еластичноста и финалната сила на производите.

Профилирање

Беспрестрана цевка на профилот - квадрат или круг - се добива од истата палка, повторно, со деформација во ролери со претходно загревање или подоцнежна термичка обработка.

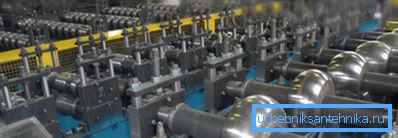

Ролки за профилирање.

Асортиман

Кои големини на цевки може да се најдат на продажба? Табелата на голем број топловалани цевки е содржана во ГОСТ 8732-78, ладно деформирана - во ГОСТ 9734-75. За профилот производи постојат свои стандарди: квадратни палета на производи може да се најдат во ГОСТ 8639-82, правоаголни - во ГОСТ 8645-68.

Топло валани

Според ГОСТ 8732-78 го обезбедува следниов опсег на големини:

  • Дијаметар - од 20 до 530 мм.

Забелешка: во координација со клиентот може да се направат производи со дијаметар од 550 mm.

  • Дебелина на ѕидот - од 2,5 до 75 mm.

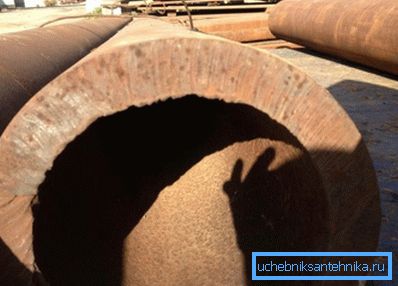

Фотографијата ви овозможува да ја процените дебелината на ѕидовите.

Во прилог на листата со големини, стандардот содржи упатства за производителите на дозволени толеранции:

Надворешен дијаметар, мм Ограничување на отстапувањето
Нормална точност Зголемена точност
50 или помалку 0,5 мм 0,5 мм
50 до 219 1% 0.8%
Над 219 1,25% 1%

Студената форма

Според ГОСТ 8734-75, ладноваланните цевки имаат малку поинаков опсег на големини.

  • Минималниот надворешен дијаметар е 5 mm, максималниот е 250.
  • Дебелина на ѕидот - од 0,3 до 24 мм.

Постоечки толеранции:

  • За надворешен дијаметар до 10 mm, дозволено е отстапување од не повеќе од 0,15 mm.
  • За 10-30 - 0,30 мм.
  • За 30-50 - 0,4 мм.
  • Со пресек поголем од 50 mm, отстапувањето не треба да надминува 0,8% од номиналната вредност.

Правоаголна

Големини се движат од 15x10 до 180x150; Покрај тоа, стандардот обезбедува специјални големини - до 230x100. Дебелина на ѕидот - од 1 до 12 (за производи со посебни големини - до 20) mm.

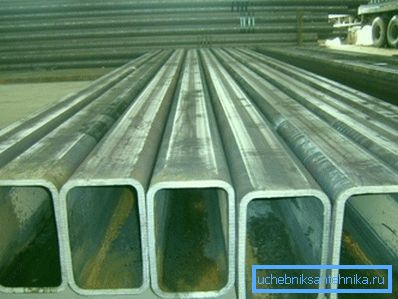

Дебела ѕидна правоаголна профтруба.

Плоштад

Тука минималната големина е 10 мм со милиметарски ѕид. Максимум - 180 со дебелина на ѕидот од 14 мм.

Заклучок

Се надеваме дека успеавме да ја задоволиме љубопитноста на читателот во полето на запознавање со прилично егзотични видови на цевки. Како и секогаш, видеото во оваа статија ќе понуди дополнителни информации. Успеси!

Додај коментар
