Термоизолација на цевки: борбата против замрзнување и

Топлинската изолација на цевководи од топлинска мрежа, како и системи за водоснабдување и одводнување е практично задолжителна. Ова се должи на фактот дека кога се движат низ цевките, нивната содржина може да биде изложена на ниски температури (постои ризик од замрзнување) или губат топлинска енергија.

За да се избегне ова, експертите користат различни методи, од кои најпопуларните ќе бидат дискутирани во нашата статија.

Основи на изолација

Потребата да се изврши работа

Сите мерки за изолација на цевководи се изведуваат со една специфична цел - да се намали влијанието на надворешните фактори врз содржината на цевките.

Меѓутоа, во зависност од ситуацијата, нијансите може да варираат:

• Ако зборуваме за греење и топла вода, тогаш потребно е да се минимизираат загубите на енергија за време на транспортот на течноста за ладење.. Додека жешката вода ќе достигне гасоводот од котлара до куќата (особено во зима), таа ќе се олади за околу 10-15⁰Соодветно на тоа, финансиските загуби, исто така, ќе бидат значителни.

• Исто така, важно е и топлинска изолација на цевки за топла вода во станбени и индустриски простории.. Таа е монтирана за да ги заштити луѓето од изгореници кога се во контакт со греените ѕидови на комуникациските кола.
• Со ладна вода и канализација, имаме малку поинаков проблем.. Кога температурата на атмосферскиот воздух се намалува, се зголемува ризикот од замрзнување на течноста во цевките, што во раните фази доведува до слабеење на притисокот, а потоа до целосна блокада.

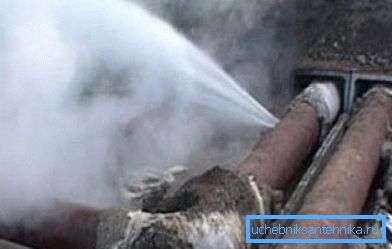

• Ако се обидете да користите систем во кој се формира мраз блок, цевка може да се скрши. со сите последователни (во буквална и фигуративна смисла) последици.

Всушност, методите опишани подолу се користат за решавање на овие три проблеми.

Пристапи кон решавање на проблемот

Заштита на цевководи од екстремни температури и надворешни влијанија на неколку начини:

• Прво, канализациските канали (фекални и бури), како и системот за водоснабдување може да бидат опремени со активни системи за греење. Таквите системи се грејни кабли кои се монтирани на врвот на цевката или се вметнуваат во луменот и се поврзани со електричната мрежа.

Обрни внимание! Кога се користи континуирано, во упатството се препорачува употреба на саморегулирачки жици кои не се прегреваат и не изгоруваат, бидејќи тие автоматски се исклучуваат кога се случува прекумерно греење.

• Второ, цевките може да се постават на таков начин што имаат минимален контакт со ниски температури. Обично за таа цел сите комуникации се погребани во земјата под нивото на неговото замрзнување.

• Исто така, оваа група методи вклучува поставување на цевководи во подземни затворени подлоги: системот се наоѓа во релативно изолирана воздушна комора, воздухот во кој се лади многу побавно.
• Сепак, способноста да се "крие" цевката под земја не е секогаш. Затоа, во повеќето случаи, се користи топлинско-изолационо коло направено од порозни материјали. Ова коло функционира како тампон-зона, спречувајќи ги топлинските загуби на топла течност и заштитата на ладна вода и одводот од замрзнување.

Токму оваа методологија ја посветуваме на детален преглед.

Регулаторно порамнување

Основниот документ кој ги регулира материјалите и методите кои се користат во термоизолацијата на различни комуникации е SNiP 2.04.14-88. Во овој стандард информации се собираат за технологијата на изолација, како и основните барања кои се доставуваат до заштитните кола.

Ако ги анализираме главните одредби од овој документ, SNiP за топлинска изолација на опрема и нафтоводи ги содржи следните препораки:

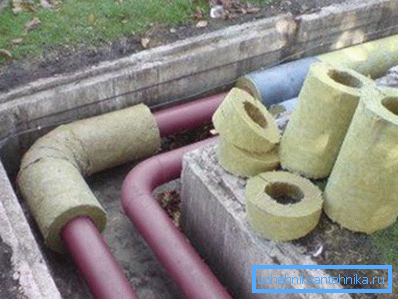

• Затоплување треба да биде задолжителна компонента на секој систем, без оглед на температурата на течноста за ладење.
• За опремата на топлинскоизолациониот слој, и двете подготвени (подолу ќе се каже за карактеристиките на "цевките во цевките" системи) и префабрикувани структури може да се користи.
• При уредување на изолацијата, императив е да се обезбеди заштита на метални делови од корозија, бидејќи во овој случај 'рѓата ќе се шири многу побрзо.

• Оптимално е повеќеслоен дизајн на колото, кој ја вклучува самата изолација, фиксирана со помош на сврзувачки елементи, пареа бариера и заштитен слој од метал, густ полимер или неткаен материјал. Исто така, во некои случаи е предвидено поставување на зајакнувачка контура, чија главна задача е да се заштитат порозните материјали од дробење и да се спречат деформации на самата цевка.

Исто така во документот се формули со кои се пресметува дебелината на секој слој. Податоците за минималната дозволена моќност (за SNiP) од топлинско-изолационото коло се собрани во табелата подолу:

Треба да се напомене дека главниот дел од барањата утврдени во стандардот се однесува на уредување на мрежи за греење со голем капацитет, како и главни системи за водоснабдување и канализација. Но, дури и ако работите со изградба на систем за водоснабдување или канализација со свои раце, треба да се запознаете со овој документ и, доколку е можно, да ги користите податоците што ги добивате при дизајнирањето и инсталирањето.

Преглед на материјали

Полимерни материјали

Зборувајќи за материјалите што се користат за намалување на загубата на топлина, на прво место ние обично мислиме на пени полимери. Ова е сосема разумно, бидејќи опсегот на такви производи е многу широк, и затоа нема да биде тешко да се избере сортата што е најпогодна за нашата ситуација.

Прво, ваквите композиции заслужуваат внимание:

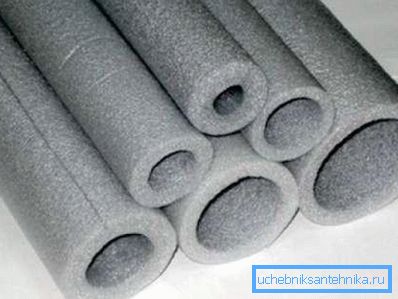

• ЈП пена. Оваа изолација се карактеризира со висока порозност, ниска густина и релативно ниска механичка сила. Обично PE изолација од пена е изработена во облик на продолжени цилиндри со пресек, што овозможува брза инсталација дури и без посебни вештини. Недостатоците на изолацијата на ОПЕ обично вклучуваат брзо абење поради механичко оштетување и ниска отпорност на топлина.

Обрни внимание! За да се олесни инсталацијата на капаци и да се спречи отстранувањето на материјалот е да се избере модел чиј дијаметар одговара на дијаметарот на цевката.

• Стиропор. Има ниска еластичност и значителна сила, бидејќи се произведува во форма на "школка" од неколку сегменти. За да ги поврзете деловите заедно на нивните рабови, се прават брави со шила и жлебови, што ви овозможува да направите без сврзувачки елементи и да се ослободите од "студените мостови". Тоа е поскапо пена, но, исто така, служи понекогаш подолго.

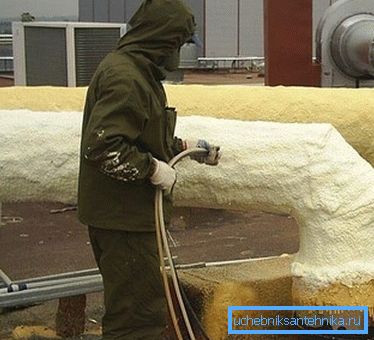

• Полиуретанска пена. Обично се користи за производство на претходно инсталирана изолација, но може да се користи во секојдневниот живот. Достапен во форма на "школки" од два или четири сегменти, како и во форма на изолациона пена. Прскањето на полиуретан ви овозможува да обезбедите ефективна изолација на комуникациите од најкомплексните облици, додека добиената школка е запечатена.

Совет! На полиуретанска пена по полимеризација не е уништена под дејство на ултравиолетово зрачење, таа е обложена со боја или неткаен материјал. При изборот на материјал многу е важно да се обезбеди дека има доволно паропропустливост.

Влакна материјали

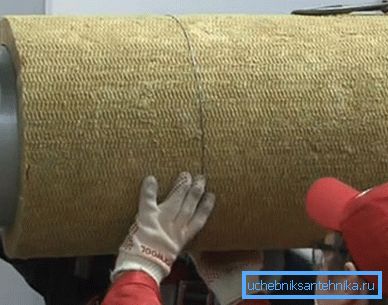

Не помалку (а во некои случаи и повеќе) популарни од полимерни изолатори се изолациони материјали базирани на минерална волна и нејзини деривати.

Тие имаат такви предности:

• Низок коефициент на топлинска спроводливост, кој е обезбеден со единствена внатрешна структура формирана од мноштво влакна.
• Значително отпорност на надворешни фактори, имено, топлина, навлегување на киселини, алкалии, масла, итн.

Обрни внимание! Дополнителен плус е тоа што школка од минерална волна не ги оштетува глодарите.

• Способност да се одржи обликот без да се инсталира дополнителна рамка.
• Разумна цена.

Во исто време, треба да се напомене дека за време на инсталирањето на таквите топлинско-изолациски кола потребно е да се обезбеди дека материјалот не се намалува и е сигурно заштитен од мокрење, бидејќи овие ефекти може значително да ја намалат ефикасноста на неговата работа.

Двете материјали за изолација од минерална волна и полимер често обезбедуваат метализиран слој од алуминиумска или челична фолија со различна дебелина. Овој слој делува како топлинска штит, одразувајќи инфрацрвено зрачење и намалување на дисипацијата на топлина во атмосферата.

Конструкции со висока густина

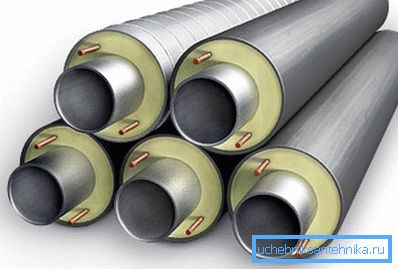

Конечно, посебна група се состои од пред-изолирани цевки за топлинска мрежа ("цевката во цевката" систем). Тие доаѓаат со веќе монтирани за заштеда на топлина обвивка, а задача на господар е само да се комбинираат сите детали во еден систем.

Главните компоненти на изградбата на овие цевководи се:

• Основата е метална или полимерна цевка. Таа делува како носечки елемент за целиот систем, може да се произведува со користење на безшевни технологија или со заварување.
• Изолациониот слој, најчесто изработен од полиуретан во пена (PUF). Како по правило, се нанесува на цевката според технологијата за полнење со пополнување на специјалната кофражнина со стопената маса.

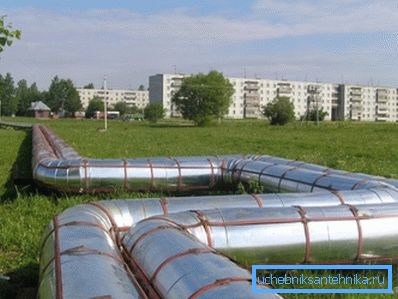

• Заштитна обвивка Се изведува од полиетилен (цевки PPU PE) или галванизиран челик (PPU OTs). Првата сорта е наменета за поставување во земја со не-каналната технологија, втората е за сместување на отворено.
• Покрај тоа, далечински управувачки жици - бакарни проводници, кои овозможуваат да се одреди состојбата на целата цевка и прецизно да се локализираат областите каде што е оштетена изолацијата или поддршката, често се поставуваат во дебелината на полиуретанската пена изолација.

Цевките се испорачуваат од фабриката целосно собрани и заварени. Термоизолационите кола се комбинираат или со помош на посебни термомаскални ракави или со спојување на спојки од минерална волна со фолија слој.

Совети за самоинсталација

Сложеноста на процесот на уредување на изолацијата во голема мера зависи од обемот на работата. Ако во приватна куќа можете да се справите за само неколку часа, тогаш ќе треба да работите многу напорно при поставувањето на автопатот.

Подолу даваме инструкции во кои ќе се обидеме да ги земеме предвид сите клучни точки.

Ние го започнуваме описот со технологијата на изолација на цевки кои се поставени надвор.

Ние му служиме на подземниот дел на следниов начин:

• На дното на ровот лежат котли за садови направени од бетон со висока отпорност на вода.
• Ние ги поставуваме цевките во садот, внимателно запечатувајќи ги зглобовите.
• Одозгора ги ставаме покривите за топлинска изолација, а потоа ги обложуваме производите со пропан-пропустливи фиберглас. За фиксирање употребувајте специјални полимерни прстиња.
• Ние го затвораме капакот со послужавник, по што го покриваме со земја што е отстранета од ровот. Пожелно е да се постават мешавина од глина и песок во јазот помеѓу ѕидовите на садот и работ на ровот, проследено со компактирање.
• Ако садот не се користи, тогаш цевките се поставуваат на слој од набиена почва исполнета со песок и чакал.

Работата на топлинска изолација на надворешниот нафтовод изгледа малку поинаква:

• За почеток, исчистете ги сите делови од 'рѓа, отстранувајќи ја со метална четка.
• Потоа ги третираме цевките со антикорозивна смеса.

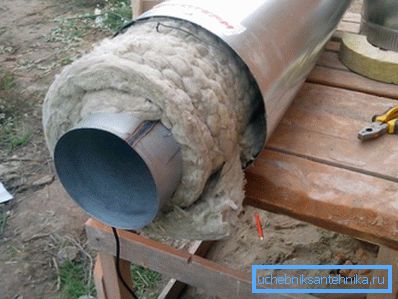

• Во следната фаза, ние или инсталирање на полимер "школка", или ние заврши секоја цевка со минерална волна ролна изолација.

Обрни внимание! Можете исто така да нанесете слој од полиуретанска пена или неколку слоеви на керамичка изолациона боја. Во случај на изолација на боја, постои можност да се заштеди на антикорозивен третман.

• На ист начин како и во претходниот случај, ние поставивме заштитен слој, само овде може да се користи и фолија филм со полимерно засилување.
• За да ја прицврстиме целата конструкција, користиме челични или пластични стеги.

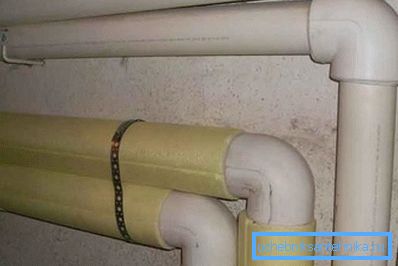

Најлесно е да се загреат внатрешните цевководи: ставете полиетиленска пена на соодветниот дијаметар на нив и прицврстете ги со фолија или пластични сврзувачки елементи.

Заклучок

Топлинската изолација на опремата и цевките треба да се врши според стандардна шема со употреба на соодветни материјали. Само во овој случај, топла вода ќе остане топла на целиот пат од котларницата до куќата, а студената вода нема да замрзне дури и во екстремен студ. Подетално, прашањата за изолација комуникации се дискутира на видео во оваа статија.
