Систем за греење со присилна циркулација во приватна куќа:

Како може да се инсталира системот за греење со присилна циркулација со свои раце? Кои прашања и проблеми можат да се појават во различни фази на работа? Како да изберете пумпа со потребниот капацитет и цевки со оптимален дијаметар? Во написот ќе се обидеме да одговориме на овие прашања.

Избор на цевки и радијатори

Ќе започнеме со избор на материјали, батерии и големини на гасоводот.

Материјали

Греењето на водата со принудна циркулација подразбира автономно коло, во никој случај не поврзано со централизираните мрежи.

Треба да се разјасни: обично колото е поврзано со системот за ладна вода со скокач за да го наполни со вода. Меѓутоа, откако ќе се полни течноста за ладење, скокачот е безбедно затворен.

Ако е така - параметрите за греење се предвидливи, стабилни и безбедни дури и за најранливите современи материјали:

• Притисокот во колото е задржан во 1,5-2,5 kgf / cm2.
• Типични температури на цевките за снабдување и враќање се 70/50 Ц

Најдобар избор за системот за греење е полипропилен, армиран со алуминиумска фолија. Засилување е потребно не толку од размислувањата за јачина, туку затоа што го компензира високиот коефициент на линеарно ширење на полипропилен за време на загревањето. (Видете исто така статијата Полипропилен цевки: Карактеристики.)

Греење уред, оптимален за нашите цели, - алуминиумски дел радијатор.

Причините?

• Тоа е пристоен изглед, во согласност со секој дизајн на собата.

• Разумна цена (од 300 рубли за секција).
• Висока дисипација на топлина (приближно 200 вати по дел со растојание од 500 мм на бродот).

Димензии

Разумниот минимум на внатрешниот дијаметар на цевки од било кој тип е:

Ве молиме запомнете: полипропилен е означен со надворешен дијаметар, кој е околу 5-7 mm поголем од внатрешниот дијаметар. Специфичните внатрешни дијаметри одговараат на димензиите од 20, 25 и 32 мм.

Пумпа

Избор

Што треба да биде пумпа за систем за греење со присилна циркулација? Очигледен избор е уред со влажен ротор, ниско-брзинска и дозволена прилагодување на перформансите (чекор или мазна). (Видете исто така во статијата Едностепен систем за греење: карактеристики.)

Главните два параметри на секоја пумпа се притисокот создаден од него и неговите перформанси со хидрауличниот отпор на колото што одговара на овој притисок.

Кои вредности треба да се запрат?

1. Максимална хидраулична отпорност на коло од разумна должина - 1-2 метри. Според тоа, за приватна куќа (ако, се разбира, не се изгради палата во која ќе биде домаќин на меѓународни конференции), доволно е притисок од 4 метри, типичен за помладите уреди на сите познати производители.
2. Капацитетот е избран така што целата течност за ладење во колото поминува низ пумпата за околу 20 минути. (што е, капацитетот на пумпата во кубни метри на час е еднаков на три пати поголем од волуменот на течноста за ладење).

За да се пресметаат перформансите, постои и алтернативна шема врзана за излезот на топлината на котелот или делот на колото.

Се намалува на формулата од форма G = Q / (1.163 * Dt), во која:

• G - саканата изведба во кубни метри на час.
• Q е топлинска моќност на котелот или коло во киловати.
• 1.163 - просечен топлински капацитет на вода.
• Dt е температурата на делтата помеѓу протокот и цевката за враќање. Во стандардните вредности од 70/50, лесно е да се пресмета, тоа е еднакво на 20.

Значи, со котелска моќ од 36 kW, разумните минимални перформанси ќе бидат 36 / (1.163 * 20) = 1.55 m3 / час.

Собрание

Како да инсталирате пумпа со рацете во присилно загревање на куќата?

Во принцип, овде нема премногу правила.

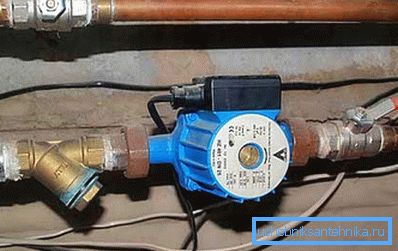

• Пумпата за мокра ротор е монтирана со строго хоризонтална позиција на вратилото.

• Бидејќи функцијата за ладење на моторот и подмачкување на лежиштата се поставуваат на течноста за ладење, пумпата е исклучително чувствителна на нејзиниот квалитет. Од тука - уште една итна препорака: грејното коло со принудна циркулација треба да содржи капак (во наједноставната верзија - груб филтер), кој е поставен директно пред пумпата.
• Пумпата и филтерот се отсечени од остатокот од колото со пар на вентили што ќе овозможат чистење на каменот или отстранување на пумпата со минимална загуба на медиум за пренос на топлина.
• Кога пумпата е инсталирана во колото кое периодично работи со природна циркулација, заобиколувачот со дијаметар што е еднаков на дијаметарот на полнење се остава помеѓу втиснувачите на пумпата. Бајпас е опремен со топчест вентил или вентил.

Дополнителна опрема

Во прилог на пумпата за кал, принудениот систем за греење мора да содржи:

1. Експанзионен резервоар. Се поставува во која било точка на контурата каде што нема турбуленции. Волуменот на резервоарот треба да биде приближно еднаков на 10% од волуменот на колото.

1. Вентил за ослободување на притисокот за да се спречи прекин на цевката кога експанзиониот резервоар се прелева.
2. Манометар за контрола на притисокот.
3. Автоматски отвор за воздух.
4. Воздушно проветрување (мајевски кранови или конвенционални вентили) во горните точки на колото (вклучително и во сообраќајни метежи на радијатори со пониска врска).

Шеми

Јасно е дека специфичната шема на системот за греење со принудна циркулација е определена првенствено од конфигурацијата на куќата. Меѓутоа, како примери ќе дадеме неколку популарни решенија.

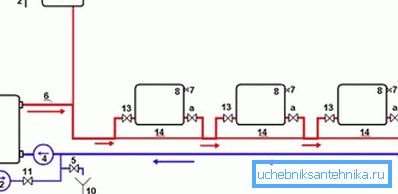

Во овој дијаграм:

Оваа шема е интересна бидејќи овозможува да се формира дополнителна кола за ниска температура. За да се намали температурата, се користи мерено снабдување со вода од права линија преку термостат и рециркулација на повратниот проток.

Заклучок

Се надеваме дека предложениот материјал до читателот ќе му помогне во дизајнирањето на сопствениот систем за греење. Во прикаченото видео, како и обично, можете да најдете дополнителни информации. Успеси!
