Што е брановидни цевки: карактеристики на најпопуларните

16-08-2018
Цевки

Во производството, индустријата, градежништвото, како и за разни домашни цели, се користи брановидна цевка со двослојна брошура или друг тип на такви структурни црева. Во зависност од техничките услови кои ја одредуваат неговата примена, материјалот (пластика, гума, метал), неговиот квалитативен состав и димензии (должина, дијаметар) ќе се промени. Ќе разговараме повеќе за ова подолу, обезбедувајќи повеќе информации.

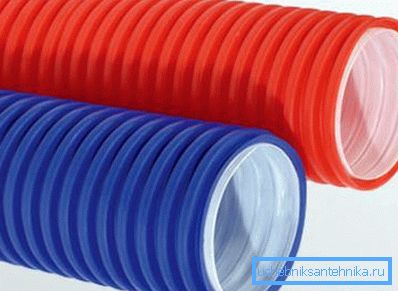

Брановидни заштитни цевки PND / PVD (двослоен)

Брановидни производи

Забелешка Во голема мера, цевката е брановидна - ГОСТ зависи од материјалот - е универзален уред. Тука е можен еден слој или двослоен ѕид со полимерна обвивка и / или елементи за зајакнување.

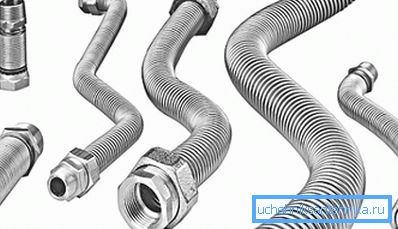

Нерѓосувачки челик е прилично чест материјал за производство на такви елементи.
  • За запаливи конструкции, преку кои треба да се протегаат комуникациски кабли, како и за транспорт на гасови и течности, често се користи челична челична цевка, која може да биде направена од црна или нерѓосувачки челик. Конфигурацијата на површината (обликот на рифовите, висината на прстените, дијаметарот) може да биде многу различна, но во исто време таквите индикатори нема да влијаат на неговиот квалитет, туку само да покажат дека припаѓаат на одреден производител. Производите од овој тип се произведени во согласност со Севкупниот стандард OST 35-22-83.
Фото гумени кошули
  • Во повеќето случаи, за транспорт на течности се користи брановидна гумена цевка, но исто така може да служи и за семенски и нафтоводи (со користење на TU RB 00149438.091-99), спојки и млазници од различни големини. Таквиот гумен производ често се засилува со челична спирала, со што значително се зголемуваат неговите технички способности, бидејќи вкочанетоста е можно да издржи тешки механички оптоварувања при работа на вшмукување или притисок. Производите од овој тип се направени според ГОСТ 5398-76.
Полимерни производи
  • Како по правило, брановидна пластична цевка може да се користи како флексибилен кабелски канал за разни комуникации, како и канализациски врски за сифони од мијалници, кади, мијалници, туш кабини, тоалети и така натаму.

За неговото производство се користат истовремено PVC (поливинил хлорид), HDPE (низок притисок полиетилен), LDPE (висок притисок полиетилен) или двете од овие модификации (два слоја). Покрај тоа, за санитарни цели, може да се засили со челични прстени или спирали. Производите од овој тип се произведени според ГОСТ 17675-87.

Преглед на материјали

Челик

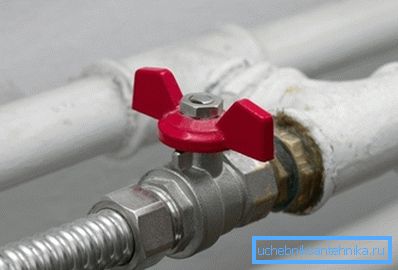

Врската не предизвикува компликации

Во моментов, корејската непропустлива цевка од нерѓосувачки челик ја држи водечката позиција на градежниот пазар, иако во 20 век, јапонските производители почнаа да го произведуваат за прв пат. Но, ако зборуваме за географијата на користењето, таа го покрива скоро целиот свет. Популарноста и високата цена на таквите производи не изненадувачки, бидејќи се направени од високолегиран челик.

Со оглед на тоа што нерѓосувачки челик не е подложно на корозија и оксидација, таквите производи не бараат превентивно одржување, поради што нивниот животен век е речиси неограничен. Овој квалитет ви овозможува да го користите челикот од нерѓосувачки челик на затворен начин, односно да го поставите под обложување (drywall, wall paneling), истурете го со бетон и запечатете го со кит.

За таквата цевка не се потребни компензациски спојки, бидејќи деформацијата на температурата е изгаснат од структурата на самиот производ, а во случај на замрзнување може да се загрее дури и со отворен пламен. Кога се транспортираат течности на внатрешните ѕидови на различните наслаги не се формираат и органските формации како што се алгите, така дополнителното чистење не е потребно тука.

Понекогаш овие црева имаат полиетиленски слој, кој повеќе се користи за декорација, на пример, за ладна вода, се прави сина обвивка, а за топла вода - црвена.

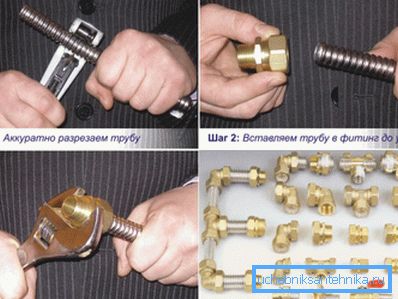

Фази на поставување на фитинзи на брановидни

Цевките од челични челички се прицврстени едни на други, како и со различни механизми и уреди, со специјални месинг фитинзи, кои исто така се компресиони фитинзи (компресија се создава со гумени или парнитни гарнитури кои се испорачуваат со фитинзи).

Нема специјални алатки за инсталација тука - мајстори обично управуваат со клуч или гас клуч, а повремено и со клуч.

Забелешка Не толку одамна челични црева почнаа да се користат за инсталација на гасни инсталации. Таквите црева се многу посигурни од гума - тие можат да го издржат секој притисок што е можен во системот, тие не рафалуваат и не пукнат со текот на времето.

Гума

Вшмукување црево во сече

И покрај фактот дека овие црева се нарекуваат гума, всушност, тие се повеќеслоен композитен гума-технички производ. Чисти гумени ракави се механички кревки и се користат освен за семенски и цилиндрични линии. Во секојдневниот живот, можете да видите армирано црево од овој тип на оган и канализација камиони (буриња).

Класификацијата на цревата според ГОСТ 5398-76 е дадена во табелата:

Класа Каде што е применливо Додатоци
Б. Нафтени производи како што се масла, дизел и авионско гориво, керозин, бензин, керозин, мазут Може да биде во вообичаената верзија (Б) или со антистатичка Б (А)
Во Техничка и вода за пиење
Р За гасови: азот, јаглерод диоксид, воздух
KSH Слаби раствори на киселини и неоргански алкалии (до 20%) Сите киселински и алкално отпорни гумени производи од оваа класа
F Слаба киселина раствори на органски и неоргански соединенија, алкохолни течности од различни видови, техничка и вода за пиење При ракување со такви црева во студени климатски услови, одлуката е во согласност со ГОСТ 2.124.

  Забелешка Првата група вклучува вшмукување црева со негативен притисок до 0,08 MPa, а втората група вклучува вшмукување со притисок со можен притисок до 1,2 MPa. Различни гумени црева со текстилна рамка може да се користат во било која топлина (тропска клима) со низок температурен праг од -50? C.

При купување на овој тип на гума, обрнете внимание на присуството на обележување (ова се истите упатства за употреба), кои нужно мора да се нанесат во форма на надолжна лента користејќи релјеф или неизбришлива боја. Симболите што ги гледате тука ја означуваат класата, групата, внатрешниот дијаметар, номиналниот притисок и можноста за климатска употреба.

На пример, обележувањето B (A) - 1 - 25 - 10 - T-GOST 5398-76 укажува на тоа дека ракавот со антистатик е дизајниран за транспорт на гориво со работен притисок од 1,0 MPa во тропска клима со долна граница од -10 ° C.

Дизајн на брановиден ракав

На сликата гледате конструкција на повеќеслоен гумен ракав, кој се состои од следниве елементи:

  1. Текстилна плетенка;
  2. Гумен слој;
  3. Метална спирала;
  4. Гумен слој;
  5. Текстилна плетенка;
  6. Екстра текстилен или гумен слој.

За цревата од класата B, P и KSH, надворешниот слој е направен од гума, а на краевите на таквите ракави обично има рамка со мека рамка која овозможува поврзување со транзициони цевки и цврсти цевководи. Складирањето на таков гумени технички производи треба да се врши на температура од -25 ° C до +35 ° C, на растојание од најмалку еден метар од грејните тела од било кој тип.

Полимери

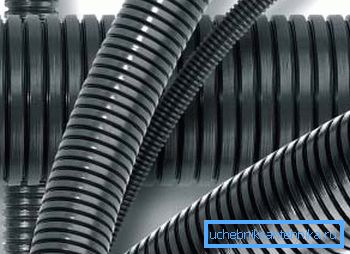

Цевка DKS OKTOPUS од полиамид

За да се заштитат кабелските и жичените комуникации во тешки работни услови, се користи полиамидна рифлација која може да ја одржи флексибилноста и механичката јачина за време на удари и температури од -40 ° C до +105 ° C и за краток временски период од + 150 ° C.

При нуркање до длабочина од 20 метри, уникатните додатоци за компресија обезбедуваат сигурно запечатување, како и леснотија на инсталација. Покрај тоа, ѕидовите на полиамид ги штитат каблите од различни нафтени продукти како бензин, дизел гориво, керозин и масла, тие се отпорни на ултравиолетово зрачење и не реагираат на вибрациски оптоварувања.

Додатоци: 1 - цевка; 2-тина IP66 / IP68; 3 - спојка IP66 / IP68; 4 - спојка IP66 / IP68 45?; 5 - спојка IP66 / IP68 90?; 6 - загради; 7 - спојка на дистрибутер IP66 / IP68
Номинален дел (mm) Внатрешен дијаметар (мм) Надворешен дијаметар (мм) Радиус на свиткување (мм) Должина на заливот (м) Код со пресек Кодекс без брашно
7 6.8 10.1 15 50 - PA600710F2
10 9.7 13.0 20 50 - PA601013F2
12 12.2 15.8 30 50 PA611216F2 PA601216F2
17 16.8 21.2 40 50 PA611721F2 PA601721F2
23 22,6 28.5 55 50 PA612329F2 PA602329F2
29 28.3 34.5 65 25 PA612935F2 PA602935F2
36 36.3 42.5 80 15 PA613643F2 PA603643F2
48 47.4 54.5 95 15 PA614855F2 PA604855F2

Продукт опсег

Според ГОСТ 287-79, полиамидни цевки од овој тип можат да бидат од два вида - PV-2 и PV-0.

  • Прва опција има поголема отпорност на удар и може да се користи за инсталација на индустриска опрема, телевизиски и електрични комуникации, комуникациски системи, каде што барањата за кабел не се зголемени барања за заштита од пожар.
  • Втора опција има помала механичка сила и се користи за исти цели, но со одредени барања за заштита од пожар. Вреди да се одбележи дека PV-0 се користи за комуникација на електрична енергија и комуникација кога тие се монтирани со свои раце дома.

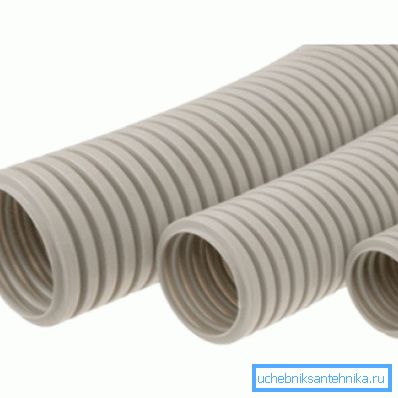

Брановидни ПВЦ цевки

Цевките од поливинил хлорид се направени од ист материјал и се користат како кабелски канали за телевизиски и радио комуникации, мрежи за електрична енергија и комуникации. Исто така, тие успешно се користат дома (цената е доста разумна) за маскирање на истите мрежи под рамка обложување, како што се drywall и ѕидни облоги, но тие не се истури со бетон или да се стави со кит.

Совет! Ако има потреба да се заштити скриената содржина од изложеност на ултравиолетово зрачење, изберете црвена боја.

Рифлената цевка со сондата е добро прилагодена за облицовка на рамка од типот на лажни тавани, што овозможува не само што ги поврзуваат каблите внатре во каналот, туку и ги поправаат работите за расклопување / монтажа на содржината. ПВЦ corrugation со сондата е доволно отпорен на ниски и високи температури (во просек од -40 ° C до +40 ° C) и не реагира при контакт со нафтени производи од категоријата гориво и мазива.

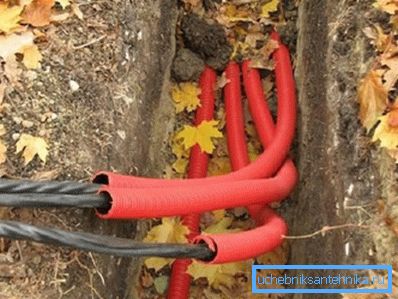

Двослојна бранова цевка за кабелска инсталација

Многу често за инсталација на разни кабелски комуникации користени двојни цевки направени од комбиниран полиетилен се користи, односно слоевите имаат различни карактеристики.

Тоа се HDPE (HDPE) - полиетилен со низок притисок и LDPE - полиетилен со висок притисок (не се мешајте - полипропиленската цевка нема никаква врска со таквите производи!).

  • Горниот слој се состои од PND и доволно е лесно да се дефинира на допир. Тоа е тврд и нема кршливост, но е отпорен на шокови, не реагира на нафтените продукти од категоријата горива и мазива и е одличен диелектрик.
  • Внатре има слој LDPE - најчесто е бело во боја, има многу мазна површина и има добра еластичност.. За сето ова, можете да додадете исти позитивни квалитети како PND.

Забелешка Исто така, треба да се напомене дека полиетилен со среден притисок (PSD) исто така се произведува, но често се нарекува HDPE и практично не се користи во производството на брановидни производи.

Заклучок

Во секој случај, брановидни цевки изработени од полиамид, полиетилен, гума, челик или комбинација на овие материјали цврсто влегоа во нашиот секојдневен живот. И дури и ако не го забележите ова - во секој случај, ги користите различните придобивки од цивилизацијата, кога се користи таков уред.

Во тематското видео во оваа статија можете да најдете дополнителни информации за предметната дискусија, можно е исто така да биде корисно за вас.
