Пвц пластична брановидни цевки за електрична работа

При вршење на надворешно или внатрешно поставување на ниско-струјни и кабелски мрежи, за безбедно и непречено функционирање важно е да се обезбеди сигурна заштита на кабелот за напојување од влага и надворешно механичко оштетување.

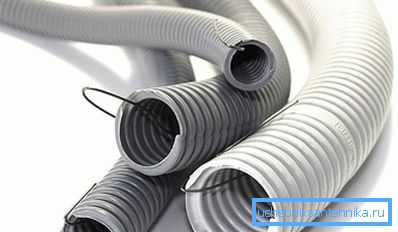

Во овој случај, најсоодветното средство за заштита е флексибилна брановидна цевка направена од цврст поливинил хлорид, чија употреба помага да се решат неколку прашања одеднаш.

Употребата на брановидни цевки во индивидуална конструкција

За да имате идеја за правилно извршување на електричната инсталација, во овој напис ќе се разгледаат главните аспекти на употребата на пластични брановидни цевки при поставување на домашните кабелски линии.

Исто така, овде ќе биде презентирана инструкција чекор-по-чекор, која ја опишува технологијата на поставување на кабелот во заштитниот брановиден ракав со помош на жичана сонда.

Технички спецификации

Треба веднаш да се забележи дека овој тип на производ е специјално дизајниран за поставување на електрични мрежи, затоа физичките својства и основните технички карактеристики на ПВЦ брановидни цевки целосно ги исполнуваат сите градежни кодови и прописите за заштита од пожари.

1. Цврстиот ПВЦ апсолутно не е под влијание на влага и корозивни средини, отпорни на УВ зраци, не старее со текот на времето и не се деградира под дејство на озон, затоа, може да се користи и за внатрешни и за надворешни работи.
2. Работен температурен опсег на работа е во опсег од -20 ° C до +80 ° C.
3. ПВЦ е материјал за самогасивање., што не поддржува независно горење, затоа може да се користи за инсталација на електрични инсталации, како во дрвени, така и во тули.
4. Минималниот отпор на изолација на напон од 500 V е 100 mΩ, а индексот на диелектрична јачина е најмалку 2 kV, што ви овозможува да го користите во електрични инсталации со напон до 1000 V.
5. Во зависност од типот на цевката, номиналната отпорност на компресија е: за лесна серија 320 N / 5 cm, за тешка серија - 750 N / 5 cm, и за супер тешка - 1250 N / 5 cm.

Обрни внимание! Рифлената цевка е испорачана во малопродажба свиткана во калеми долга од 50 до 200 метри, а нејзината цена главно зависи од надворешниот дијаметар. Бојата најчесто е светло сива (RAL 7035), но има и други (црни, портокалова) бои.

Избор на дијаметар

Во индивидуално куќиште најчесто се користат пластични брановидни ракави со надворешен дијаметар од 16 до 63 мм. Изборот на саканиот дијаметар треба да се изврши во согласност со горенаведената табела 1, во зависност од бројот и пресечната површина на употребените жици.

Табела1.

Обрни внимание! Во согласност со податоците од табелата, може да се заклучи дека физичките карактеристики на PVC-цевката од 16 мм овозможуваат да се користи за положување на две или три жици со пресек од 1,5 до 2,5 mm.

Обем

Врз основа на практиката на употреба на брановидни ракави во индивидуална конструкција, при вршење електрична работа со свои раце, за оптимален избор на надворешниот дијаметар, треба да ги следите следниве правила.

1. Инсталација во цевки на електрична инсталација на ѕидни и тавански ламби - D = 16 mm.
2. Поврзувачки прекинувачи за светлина и потрошувачки приклучоци - D = 20 mm.
3. Поставување на кабел во пластични цевки помеѓу електричниот панел и дистрибутивните кутии - D = 25 m.
4. Поврзувањето на главниот електричен панел со разводната табла - D = 32 mm.
5. За пенетрација на таванот и меѓуслојните тавани, во зависност од бројот на жици, се избира дијаметар на цевки од 40 до 63 mm.
6. За поставување на коаксијални, оптички и телефонски кабелски мрежи може да се користи брановиден ракав со дијаметар од 16 до 25 мм.

Технологија на поставување

Најчесто, пластичен брановиден ракав се произведува со сонда, односно со тенка еластична метална жица, која се наоѓа во внатрешниот лумен по целата должина.

Присуството на сондата значително го забрзува електричното работење и го поедноставува затегнувањето на кабелот во флексибилна брановидна цевка.

1. Пред затегнување на кабелот, измерете ја потребната количина на брановидни ракави и внимателно исечете ја без да ја исечете жицата на сондата.
2. На местото на сечењето да ги растворат краевите на рифлите во различни насоки и да ја пресечат жицата со жичани секири, свиткувајќи ги краевите надвор од рабовите на цевката, спречувајќи ја да паѓаат внатре.

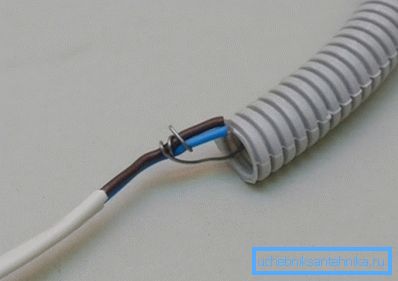

3. Поврзете го електричниот кабел на едниот крај на сондата, исправете го ракавот и со непречено движење преку жицата, затегнете ја жицата до целосна должина во брановидна цевка.
4. Фиксирајте ги краевите на жицата користејќи јазли или пластични спојки надвор од брановидниот ракав, спречувајќи ги да паѓаат низ внатрешниот лумен.

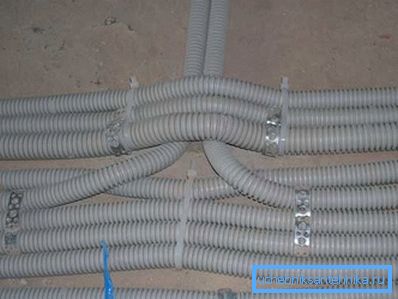

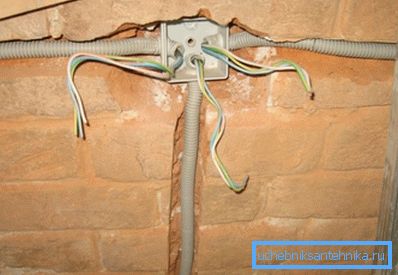

5. Положете ја пластичната цевка со кабелот затегнат во неа во претходно отсечениот оџак или поставете ја на ѕидот со помош на специјални пластични држачи.

Заклучок

По читањето на овој напис, станува јасно дека употребата на флексибилни пластични брановидни цевки е универзален метод за поставување на кабелски комуникации при изградба на објекти од било какви материјали. За повеќе информации, можете да го гледате видеото во оваа статија или да прочитате слични материјали на нашата веб страница.
