Профил цевка: како да се одреди квалитетот на купените метал

12-06-2018
Цевки

Обликната цевка е шуплив метал внатре, има квадратна, правоаголна или друга конфигурација на попречниот пресек (со исклучок на кружниот). Овој тип метал е широко користен во современата конструкција за поставување на разни сложени структури.

Со цел да се пресметаат различни инженерски параметри, неопходно е да се знае точната тежина на работниот метар на обликуваната цевка. Инструкциите дадени во овој материјал детално ќе покажат како да ги одредат различните технички карактеристики на овие делови.

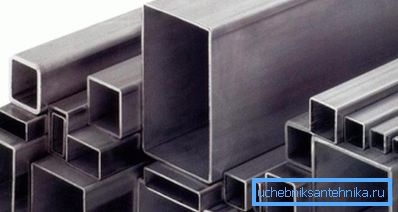

Профилирани цевки - одличен материјал за дизајнирање на метални конструкции

Начин на одредување на тежината на профилиран метал

Зошто треба да го знаете овој индикатор

Масата на профилната цевка е една од карактеристиките со која можете да го одредите квалитетот на купената стока. Работениот метар на метал-ролна изработен според ГОСТ содржи одредена количина на материјал, бидејќи масата целосно ќе одговара на вредноста наведена во овој регулаторен документ (оваа изјава важи и за употребуваните делови).

Во спротивно, постои повреда на технолошкиот процес, што може да доведе до дефекти на метални конструкции за време на нивното работење.

Сите потребни параметри се специфицирани во ГОСТ.

Втората причина зошто е потребно да се одреди колку профилирана цевка тежи е да се пресметаат инженерските параметри на завршените структури.

Познавањето на масата на делови, искусен инженер или архитект може да пресмета:

  • оптоварувањето што употребуваниот дел ќе го издржи кога ќе се користи во метални конструкции;
  • оптоварување што самата ја вложува на други елементи на зграда или структура.

И обратно, со идеја за тоа колку метри метри облик на цевка се во тон, можно е да се пресмета количината на материјал потребен за градба.

Обрни внимание! При пресметување на финалната маса на метални конструкции, неопходно е да се земе во предвид тежината на дополнителни делови, кои вклучуваат, на пример, рак-систем за обликувани цевки и други слични фитинзи.

На фотографијата - последиците од погрешни инженерски пресметки.

Параметри што влијаат на овој индикатор

Тежината на профилната цевка, пред сè, зависи од тоа колку метал и каква марка е потребна за да се направи.

Затоа факторите кои влијаат на масата се:

  • конфигурација на пресек - квадрат, правоаголник и така натаму;
  • странична ширина - поголемите предмети очигледно ќе тежат повеќе од очигледни причини;
  • дел дебелина на ѕидот - колку повеќе овој параметар е, толку потешко ќе биде деталот;
  • густина на материјалот - алуминиумот, како што е познато, е помалку густ од јаглероден челик, затоа тежината од 1 метар од профилната цевка од неа ќе биде помала.
Масата на делот зависи од големината

Пресметајте ја тежината на готовиот производ

За производство на метални конструкции најчесто се користат обликувани правоаголни делови. Во зависност од големината на идната зграда или структура, се користат елементи од 20 до 100 милиметри или повеќе во ширина (видете го и написот Профил правоаголна цевка - димензии и карактеристики).

Се разбира, нивната тежина може да се најде во соодветните зграда директориуми.

Меѓутоа, во пракса овој индикатор не е секогаш еднаков на нормативното, бидејќи тоа е под влијание на други фактори што произлегуваат од процесот на производство:

  • каков тип на машина за валање на цевки беше употребена;
  • Колкава количина на нечистотии ја употребува легурата за производство на метал;
  • какви услови за околината (температура, влажност) биле во времето на производство, и така натаму.

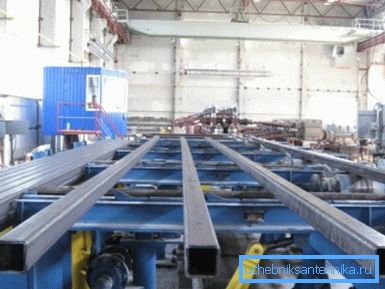

Најмалата повреда на технологијата на производство може да влијае на техничките параметри.

Обрни внимание! Мала девијација на масата во една или друга насока не е доказ за бракот. Исто така, цената на производите не зависи од тоа.

ГОСТ дозволува одредени надоместоци за производителите. Во оваа рамка, вредноста што ја дефинирате треба да биде.

Значи, за да се пресметаат инженерните показатели на произведените метални конструкции, без оглед на присуството на придружни и регулаторни документи, неопходно е да се пресметаат потребните параметри со свои раце.

За да го направите ова, поставете ги следните параметри:

  • должината на стекнатите профилни делови;
  • дебелина на ѕидот;
  • ширина на страни.

Добиените вредности се заменуваат со следната формула:

Mn = S * 2 * (A + B) * p, каде што:

  • MP е масата на метар во килограми;
  • S - дебелина на ѕидот во метри;
  • A и B - ширина на страни во метри;
  • P е густината на материјалот од кој се произведува производот (7,86 g / cc за челик).
Рачното пресметување на тежината никогаш нема да заврши.

Пресметајте ја количината на употребениот материјал

Во методот опишан погоре, тежината на производот е определена со множење на волуменот на материјалот што се користи за да се направи цевката по неговата густина.

Да разгледаме подетално како да ја одредиме вредноста на првиот фактор во оваа формула.

Постојат неколку начини да го направите ова:

  • со одредување на разликата помеѓу волуменот на целата метална шипка, која е цевка и волумен на внатрешниот (празен) простор;
  • со пресметување на волуменот на рамниот лим од кој подоцна беше направен обликуваниот дел;
  • со собирање на обемот на секој аспект на производот (ова беше направено во претходниот дел).

Да застанеме на првиот метод:

  1. Ние земаме мало парче делови, чија тежина треба да ја одредиме.
  2. Измерете ја должината на ова парче.
  3. Определи ги надворешните димензии и димензиите на внатрешниот простор (во попречна проекција).
  4. Потоа одделно се размножуваат сите вредности за надворешниот и внатрешниот дел.
  5. После тоа, треба да ја одземете втората вредност од првата вредност и на крајот да ја добиете обемот на металот што го користевте за да го направите производот што го купивте.
  6. Конечно, добиената вредност на волуменот се заменува со горната формула.

Вториот начин е како што следува:

  1. Дебелината на ѕидот се мери. Оваа вредност е константна за производот, бидејќи заварените профилни делови се изработени од лим.
  2. Поставете го надворешниот периметар на пресекот на измерениот производ.
  3. После тоа, треба да ја умножите дебелината, периметарот и должината на работното парче. Добијте го износот потрошен за производство на метал метал.

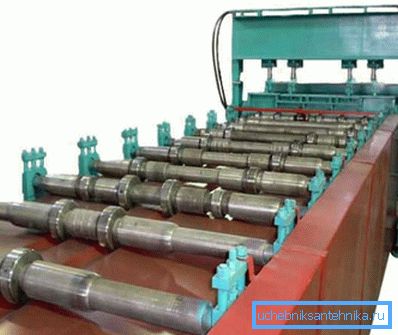

Методот за одредување на тежината на цевката, направен со валање, има одредени разлики

Обрни внимание! Вториот метод апсолутно не е погоден за одредување на количината на материјал потрошен за производство на профилирани производи со валање. Во овој случај, изјавата дека дебелината на ѕидот е иста за целиот производ не одговара на вистината и, според тоа, пресметките ќе бидат неточни.

Заклучок

И покрај фактот дека тежината на профилираните цевки е специфицирана во регулаторните документи и придружната документација, неопходно е дополнително да се утврди. Само тогаш можеме да гарантираме дека пресметките за масата и јачината на металните конструкции што ќе бидат подигнати ќе бидат точни (видете го и написот "Челични цевки" - типови и карактеристики).

Можете да дознаете повеќе за ова прашање од видеото во оваа статија.
