Профил правоаголна цевка - димензии и карактеристики

Профилирани правоаголни цевки се посебен вид тубуларен челик. Единственоста на овој производ лежи првенствено во нестандардна форма на пресек. Во оваа статија, внимателно ги разгледуваме карактеристиките на овие производи, нивните постоечки димензии, како и обемот.

Карактеристики на профилните цевки

Необичниот облик на пресекот на овој производ првенствено се должи на неговата намена. Правоаголни и квадратни цевки не се користат во цевководи, но се користат во рамни метални конструкции. Факт е дека шупливата цевка има иста сила како метална прачка и тежи 30-40 проценти помалку.

Така, употребата на овој материјал ви овозможува да ја намалите масата на металните структури и нивната цена, додека нивната сила и цена ќе останат непроменети. Сепак, треба да се напомене дека овие својства на производот имаат само ако се направени според ГОСТ 8645-68.

Со други зборови, обликуваните цевки имаат висока јачина само при одредени големини на сегменти. Дури и малото отстапување од нормите може да влијае на вкупната јачина на челичната конструкција или да ја зголеми својата маса.

Освен тоа, проектираните пресметки на греди од челични конструкции за цврстина обично се засноваат на стандардни димензии, чии вредности се наведени во табелите на соодветните државни стандарди. Според тоа, ако големината на профилите не ги исполнува стандардите, пресметките ќе бидат неточни.

Од кои големини зависи

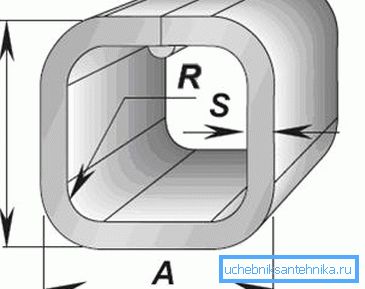

Под големината треба да се разбере:

• Висината на ѕидовите на производот;
• Ширина;
• Дебелина;
• Радиус за заокружување.

Сите овие параметри обично зависат од методот на производство на производи.

Во индустријата во моментот постојат три технолошки процеси на производство на овие производи:

• Технологија на ладна деформација на стандардна цевка;
• Технологија на топла деформација;
• Формирање на профили и последователно заварување на цевките.

Карактеристиките на овие технолошки процеси влијаат на:

• Методот на усогласување (калибрација) на профилот оддел на производи;
• Дебелина на ѕидот;
• Радиус за заокружување, итн.

Потоа, подетално разгледајте ги карактеристиките на производите направени од различни производни технологии.

Обем

Обемот на профилирани цевки е многу голема.

Најчесто се користат:

• Во градежништвото - при изградбата на разни павилиони, бараки, тезги, итн.
• Во производството на мебел - полици, лавици, училишен мебел итн.
• Автомобилската индустрија - во производството на приколки и рамки, итн.
• Земјоделство - за стакленички рамки на цевки и други одредени структури.

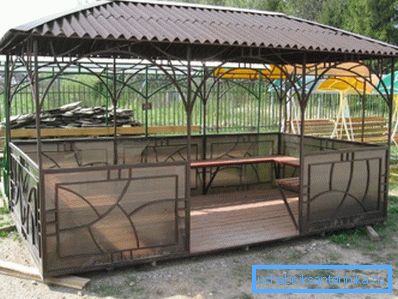

Се разбира, овој материјал може да биде корисен во домаќинството, од него можете да направите арбори, огради, градинарски мебел, скали и многу повеќе.

Основаност

Меѓу предностите на овој материјал се следните точки:

• Сила;
• Мала тежина;
• Достапна цена, благодарение на празнината;
• Голем асортиман - благодарение на ова, можете да земете производ од најсоодветната големина на профилот.
• Пластичност - доколку е потребно, производот може да се свитка, на пример, со лак.
• Лесна инсталација поради мала тежина. Упатствата за составување се состојат од вообичаеното заварување на делови.

Совет! Можно е да се соберат метални конструкции не само со заварување, туку и со завртки. Такво соединение обично се користи за префабрикувани лавици, скелиња, сите видови комерцијална опрема, итн.

Видови обликувани цевки

Топло валани

Топло валани процесот на производство на овие производи е како што следува:

• Завесата во форма на ракав или чаша се загрева за да се зголеми пластичноста.
• Потоа, палетата се валани со калапи, поради што се формира цевка со кружен попречен пресек.
• Потоа, полу-готовиот производ се испраќа до калапи, каде што се трансформира во квадрат, овален или правоаголен производ.
• Следниот чекор е ладење на палтото и тркалање на ролни за одредување на големината.
• Кога производот е подготвен, се загрева до температурата на формирањето на житото и постепено се лади во природни услови. Оваа операција ви овозможува да го отстраните напонот во кристалната решетка.

Резултатот е производ кој ги исполнува државните стандарди, според кој големината на ѕидот на цевката не може да биде помала од 60 mm. Односно ако делот има правоаголна форма, висината на правоаголникот не може да биде помала од наведената вредност.

Опсегот на цевка на правоаголен профил во согласност со ГОСТ 8639-82 (по квадратни профили) содржи околу дваесетина големини. Со иста големина се одредува и од ГОСТ 8645-68. Освен тоа, димензиите на делот варираат од 60x60 mm до 230x100 mm. Навистина, производството на топловалани квадратни цевки дозволува ограничување од 180x180 mm.

Како и за другите големини, профилните правоаголни цевки според ГОСТ 8639-82 може да имаат:

Ладно валани

Технологијата на производство на ладно валани профилирани цевки се состои од следниве чекори:

• Првиот е подготовка - слетување на кружна дупка во машината за перење.
• Потоа, работното парче се валани, поради што се формираат тркалезни цевки.
• Следно, производот е крим во пресувани и валавница.
• Потоа, како и во претходниот случај, се врши калибрација и загревање (калење) на готовиот производ.

Оваа технологија овозможува да се добијат помали големини на цевка од правоаголен профил и нејзините потенки ѕидови. Според ГОСТ, минималната висина на лицето на дел е 10 мм. Максималната големина на пресекот е ограничена на 120x120 mm.

Овој стандард содржи 17 стандардни големини дефинирани со државните стандардни спецификации 8639-82, како и 16 стандардни големини дефинирани со државниот стандард спецификација 8645-68. Во принцип, може да се каже дека изборот на производи од овој тип е оправдан ако ви требаат безшевни цевки со тенки ѕидови.

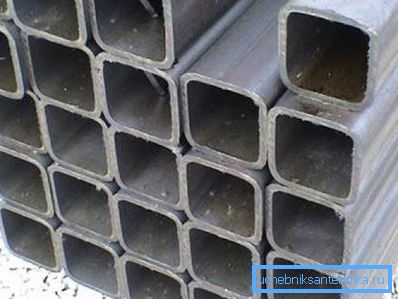

Заварени

Процесот на производство на заварени правоаголни профили е како што следува:

• Прво, формирани се димензионални лимови, кои се отсечени од недимензионален челичен лим.
• Следно е калапирање на работното парче под облик на цевката.
• Следниот чекор е заварување на споеви според методот на индукциона топење и заварување или во средина со инертен гас.
• Конечната фаза на производство е калибрирањето на полупроизводниот производ со методот на ладна деформација на ролерите.

Јачината на овие производи практично не се разликува од безшевни, бидејќи заварениот слој ја ослабува ригидноста само за 5-10 проценти. Но, оваа технологија, за разлика од сите погоре, ви овозможува да изведувате цевки со дебелина на ѕидот од 1 мм до 5 мм. Според ГОСТ 30245 2003 минималната големина на профилот е 40х40 мм, а максималната големина е 300х300 мм.

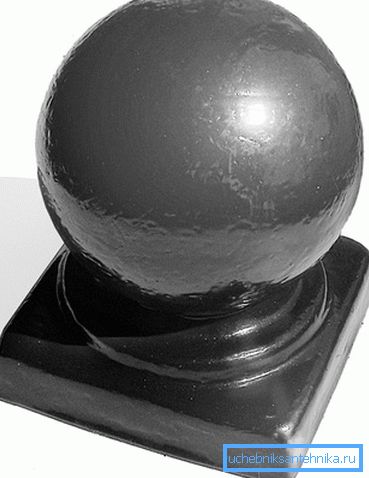

Совет! Кога се собираат структури од обликувани цевки, на пример, декоративни елементи, можете да ги користите сите видови фитинзи - совети и други елементи.

Тука, можеби, се сите главни карактеристики на материјалот за кој станува збор.

Заклучок

Профил цевки имаат голем број на предности, главната на која е добра сила. Поради горенаведените својства на овие производи и широк спектар на производи, нивната област на примена е многу голема.

Единствените производи мора да се усогласат со одредени државни стандарди, само во овој случај тие имаат висока јачина карактеристики. Од видеото во оваа статија можете да добиете повеќе информации за оваа тема.
