Поврзување на гасниот котел со оџакот

Оџак која се состои од работи на греење на гас систем се користи, како што е познато, за излез од котелот и согорување на производи претставува посебен вратило со цевка монтирани во него. Во оваа статија ќе разговараме за тоа како да го поврзете гасниот котел со оџакот.

На дизајнот на самиот излезниот канал, како и на редоследот на негово поврзување со гасната опрема, се презентирани голем број барања кои се како што следува:

• вертикални делови од оџак треба да се инсталираат без наклон;
• во внатрешноста на каналот не треба да има ограничувања или проширувања;
• за неговото производство, треба да се користат специјални отпорни на топлина материјали, спречување на пукнатини и механички оштетувања од формирање на ѕидовите на конструкцијата;
• во дизајнот на оџакот не може да биде повеќе од 3 кривини на каналот за испуштање;
• при поврзување со гасниот котел мора да се користат посебни заптивки, наменети за работа на високи температури;
• Параметрите на каналот за испуштање (висината на цевката и неговиот дијаметар) мора да одговараат на карактеристиките на работниот котел, што е предуслов за добивање на потребниот удар.

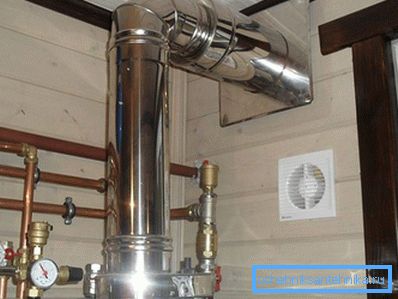

Излезен канал уред

Правилно поврзување на котел со гас е можно само по претходно запознавање со дизајнот на типични канали за исфрлање на производи за согорување. За уредување на вакви канали, по правило, се користи следниот сет на префабрикувани делови:

• специјален дизајн адаптер, преку кој котелот е поврзан со оџакот;
• специјален инспекционен шлаг монтиран во долниот дел на цевката и наменет за инспекција и периодично чистење на оџакот;
• загради за фиксирање на структурата во рудникот или на ѕидовите.

Покрај тоа, за организирање на монтажни работи ќе ви требаат такви префабрикувани цевководи и сврзувачки елементи, како што се свиоци, прстиња и маици.

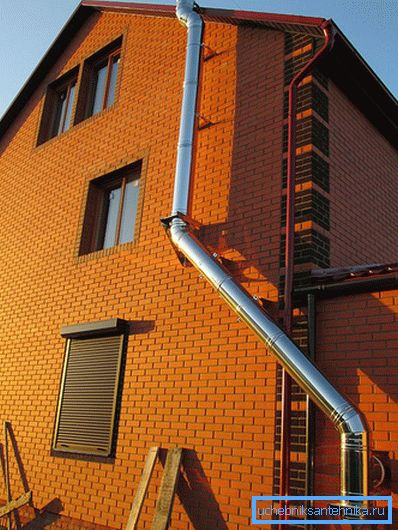

Видови на оџаци и барања за нивна инсталација

Поврзани со оџакот на гас бојлер може да се изнесе во една станбена зграда, а на неговата надворешна структура, која ни овозможува да се класифицираат сите познати структури на оваа класа двете затворен и отворен.

За секој од овие типови се развиени стандардни спецификации, што треба да се следат дури и во случај на нестандардно извршување на вашиот оџак. Главните барања на овие стандарди се како што следува:

1. Со било која шема за поврзување на оџакот, нејзините хоризонтални делови се поставени со мала пристрасност кон котелот (најмалку 3 степени по линеарен метар).
2. Поврзувањето со овој оџак други уреди за греење со комбинирање на неколку цевки е неприфатливо. Ова може да доведе до преоптоварување на каналот и продор на производи од согорување во загреаната просторија.
3. Препорачливо е да се продолжи со инсталациските работи само по темелно проучување на сите прашања во врска со усогласеноста на параметрите на оџакот со карактеристиките на котлите за гас.
4. Во пресметките треба да се базира на фактот дека стандардната висина на оџакот е обично не повеќе од 5 м. Во случај на рамен покрив структура горниот издувниот канал мора да се издигне над покривот од најмалку 1,5 метри.
5. Висината на надворешниот канал, одредено растојание од покривот, се одредува, како по правило, од нивото на неговиот гребен. Во исто време, цевката за оџаци, која се крева над гребенот за повеќе од 2 m, дополнително треба да се фиксира со помош на продолжетоци на кабелот.

Редоследот на уредување на надворешни и внатрешни структури има мали разлики, кои ќе бидат подетално разгледани во следните делови (на пример, челичен оџак).

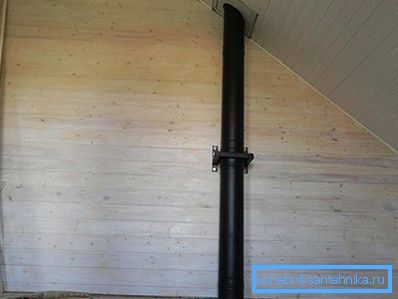

Инсталирање на внатрешниот канал за празнење

Инсталирањето на внатрешната оџака започнува со означување на трасата на неговото поставување, при што се означени местата на преминување на каналот за чад во покривот и постојните тавани. Потоа се подготвуваат преку дупки за поставување на каналот, чии димензии мора да одговараат на димензиите на влезната цевка.

Само после тоа е дозволено да се продолжи со инсталирање на целиот пренасочен систем, чиј редослед може да биде претставен на следниов начин:

1. Прво, посебен адаптер за транзиција е поврзан со гранката цевка од котелот, кој обезбедува координација на димензиите на излезот со оџакот.
2. Потоа можете да продолжите со собранието на контролната врата со мета. Во исто време, на ѕидовите на каналот по целата должина се поставени загради, фиксирајќи го челикот на канал во оската на оџакот.
3. Тогаш ќе биде можно да се продолжи со изградбата на цевката до потребните димензии, и ако има канали во каналот, да инсталираат специјални адаптери (колена) во неа.
4. Во транзициите преку преклопување мора да се монтира посебна цевка, изолирајќи го оџакот од директен контакт со потпорните структури.
5. На местото на излез грип на покривот е фиксиран за метал канал галванизиран челик лист со подготвени сече, кои потоа се дефинира врз основа на покривот, со помош на посебни тела.

Имајте на ум дека зглобовите на поединечните врски на каналот се неопходно засилени со прстиња, кои по инсталацијата се затегнати со специјални завртки или жигосана жица. Дополнително, при инсталирање на оџакот, задолжително е термичка изолација на делови за заптивки во кои неговите ѕидови се во допир со лесно запаливи материјали (азбестната ткаенина најдобро одговара за оваа намена). Со цел да се зголеми сигурноста на топлинската изолација на посебно важни места на конструкцијата, филијалата е дополнително обложена со огноотпорни мастика, по што се поставува грејач околу периметарот на отворот.

По завршувањето на монтажната работа, целата структура се проверува за протекување, при што вообичаените садови се нанесуваат на рабовите на структурата, а потоа котелот е вклучен. Во случај на формирање на сапуни меурчиња во контролирани места, запечатувањето се повторува.

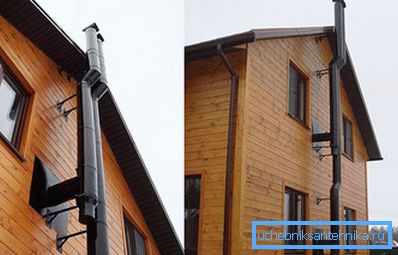

Надворешен оџак

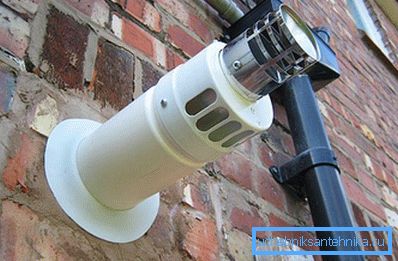

Пред поставување на надворешниот канал, прво се врши означување на излезната точка на оџакот од станбената зграда, по што се подготвува соодветната дупка. Тогаш посебен елемент за навлегување е директно поврзан со млазницата на самиот котел, чиј крај се изведува. (Совет за потребата од внимателно запечатување на преминувањето на елементот за празнење низ ѕидот). После тоа, ќе биде можно да се постави маичка со приклучок на надворешниот терминал, чие бесплатно ослободување ќе се користи како ревизија.

Веднаш по ова, ќе биде можно да се продолжи со изградбата на каналот со додавање на нови линкови до него. Формираните споеви се засилени од истите прстиња, а потоа се затегнуваат со завртки или жица. Како внатрешен оџак, надворешната структура е поставена на ѕидовите на зградата со специјални загради монтирани на секои 2 метри.

Откако на потребната висина на оџакот е напишан - на крајот на цевката се инсталира посебен конусен врв, а потоа можете да започнете со затоплување на целата структура која ќе ги отстрани нејзините замрзнување во зимската сезона. Од ѕид оџаци може да биде поништен, само ако тоа се врши со специјална програма, вклучувајќи употреба на специјални топлина-изолациски елементи, формирање на т.н. "сендвич - канал". По завршувањето на монтажните работи неопходно е да се наслика структурата со отпорен на топлина слој кој ја штити неговата површина од корозија.

Како заклучок, забележуваме дека сите инсталациони операции опишани погоре се карактеристични само за котли за греење во подот (освен за парапет). Каналите за оџаци за опрема за ѕидови, по правило, се изведуваат според шема со две кола.
