Популарни начини за поврзување на цевки - детален преглед

При инсталирање на системот за греење, канализација и снабдување со вода, потребно е да се реши проблемот со поврзување на цевките. Во овој случај, неопходно е да се земе предвид материјалот од кој е направен гасоводот, условите на системот и многу други параметри. Проучување на различни постоечки методи на поврзување, не е излишно да се земат предвид најпопуларните опции.

Класификација на цевката за поврзување

За погодност, сите видови на гасовод врски се поделени во 2 големи групи:

• сепарабилен - можно е расклопување на зглобот со свои раце без да се наруши интегритетот на материјалот. Навојната врска може да се смета за класичен пример во оваа група, конецот е пресечен на краевите од цевките на цевките и, доколку е потребно, спојката лесно може да се расклопи;

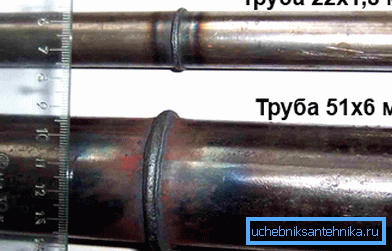

• едно парче - расклопување е можно, но материјалот од цевководот ќе трпи. Заварен зглоб може да служи како пример во овој случај. Заварувањето на метал не дозволува да го расклопите гасоводот во иднина, може да се сече само на парчиња.

Предложената класификација е премногу општа. И ако во случај на постојан спој не постојат толку многу опции (заварување, лепење или закотвување), тогаш во категоријата одводни зглобови има неколку интересни начини.

Популарни видови на гасовод врски

Покрај практичноста, изборот на тип на пристаниште, исто така, треба да ги земе предвид материјалните особини, како и начинот на работа на гасоводот. На пример, отпадна вода во приватна куќа работи во режим без притисок, така што вообичаеното прицврстување на приколките се вклопува.

Но, во случај на инсталација на системот за греење ќе бара нешто посигурно. Следниве се најчестите методи.

Threading

Може да се смета за класичен метод кој се користел пред неколку децении.

Упатството воопшто не се променило оттогаш, треба да дејствувате во следниот редослед:

• фитинг се изведува и се прави ознака на цевката на која ќе биде потребно да се намали конецот;

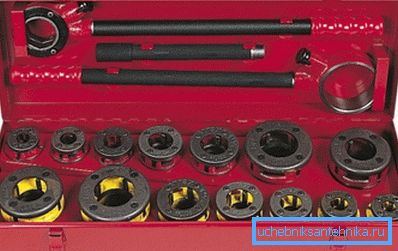

• Всушност, врежан. За погодност, гасоводот треба да биде фиксиран во порок, и најмала пристрасност на плочата кога сечење на навои може да предизвика истекување во иднина;
• се врши навлегување - ленена лента или било која синтетичка заптивка е едноставно намотана на конецот. Неговата цена е минимална, а затегнатоста на зглобот значително се зголемува;

• конецот е прицврстен на фитинг. Поврзувањето со цевки со цевки со навој е дел од категоријата на приклучокот, што го олеснува демонтажата и чистењето на цевководот.

Обрни внимание! Навој малку го ослабува пресекот. Затоа, неопходно е да се избегнат колку што е можно механички ефекти на зглобот.

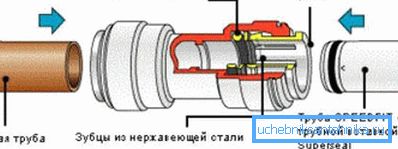

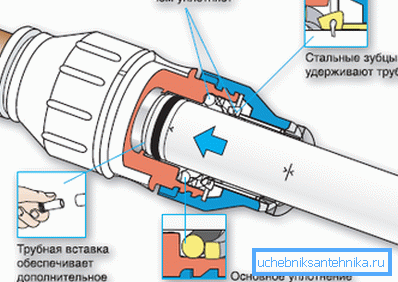

Користење на фиока (стегање) фитинг

Употребата на такво монтирање ви овозможува дури и да поврзете цевки од различни материјали. Врската се добива одделно, што исто така може да се припише на предностите од употребата на приклучоци за футроли.

Кога се користи врска на цевки на цевки за спојување на различни материјали, од една страна, затегнатоста на спојницата се постигнува со помош на гајба и заптивка, а од друга страна, преку кола.

Докинг се изведува во следнава низа:

• на цевката се ставаат заптивки и прстен за компресија (во оваа низа);
• тогаш орев е затегнат, прстенот се деформира и цврсто го притиска крајот на цевководот до крајот на фитинг;
• од друга страна, цевката е едноставно вметната во колкот и се повлекува додека не застане. Дизајнот создава доволен притисок врз него, така што силата на зглобот е загарантирана.

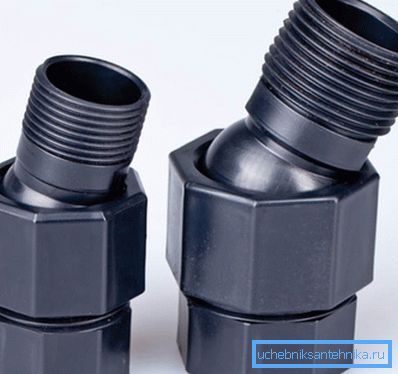

Мобилна врска

Понекогаш стандардните приклучоци не дозволуваат приклучување по саканиот агол. Во овој случај, можете да користите вртлива цевка. Овој метод на приклучување ќе биде корисен и од фактот што аголот на наклон може лесно да се промени без да се демонтира дел од цевководот.

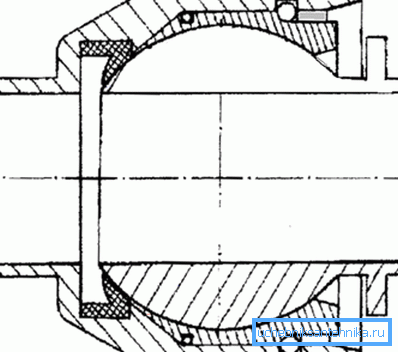

Таквите сврзувачки елементи се продаваат веќе собрани, а мобилноста се постигнува поради необична конструкција на приклучокот. Самиот ѕвонче е доста широк, а дел од цевката што се става во неа има сферична форма. Просторот помеѓу крајот на гасоводот и внатрешната површина на приклучокот се полни со гумени влошки и слој од лубрикант.

Обрни внимание! Ресурсот на овој тип на приклучување е ограничен (производителот го покажува гарантираниот број на вртења), така што не треба да ги искривувате или да ги отклоните гасоводот непотребно.

Што се однесува до аголот на ротација, обично е во опсег од 40-50 °. Голем агол на свртување го комплицира дизајнот на вртежниот дел и ја загрозува затегнатоста на зглобот. Пренесување на корозивни течности во голема мера го скратува животот на шарката.

Цевка со висок притисок

Тешко е да се работи со висок притисок дома (притисокот во системот за водоснабдување не може да се смета како таков). Но, во индустријата многу често течностите се транспортираат под значителен притисок, со што се ставаат построги барања за зглобовите.

Цевководот со висок притисок со голем број на врти и фитинзи инсталирани во овие места ќе имаат низок степен на сигурност во споредба со цевковод со минимален број на вртења.

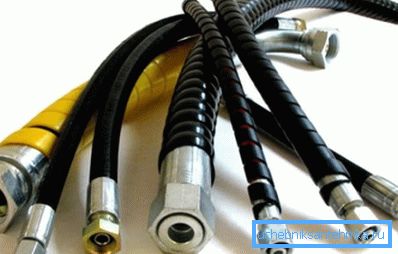

За да се реши овој проблем, често се користат црева за притисок - црева со висок притисок. Однадвор, таков ракав изгледа како обичен гумено црево со метални делови од двете страни.

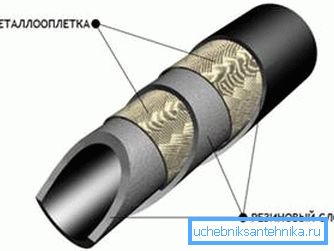

И покрај нејзиниот изглед, дизајнот на RVD е комплициран. Ракавот се состои од внатрешен слој од специјална гума, а силата се постигнува со рамката за моќност изработена од метални навои. Често има неколку такви рамки за моќ.

Главната предност на таквите ракави е тоа што вртењето е мазно и отпорноста кон протокот на течност е минимална. Краевите на цревата се прикачени на цевководот со метални делови.

Американски - едноставност и сигурност

Сите видови на приклучоци за цевки треба да бидат сигурни и, ако е можно, да дозволат делот за гасоводот да биде демонтиран колку што е можно побрзо, без да се демонтира остатокот од цевководот. За овие параметри, американски надвор од конкуренција.

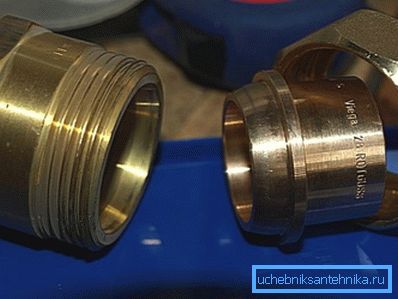

За да се приклучат на два дела на гасоводот на овој начин, ќе ви требаат две навојни фитинзи (еден од нив со рестриктивен јака), гумена заптивка и орев капак. На краевите на гасоводот треба да биде внатрешна нишка.

Американското поставување на цевки се изведува во следниот редослед:

• делот со надворешниот навој е прицврстен на цевката со внатрешниот навој;
• после тоа доаѓа крајот на делот со јаката, треба да се стави на неа запечатување и капа навртка, по што фитинг, исто така, се прицврстени на цевката;
• после тоа, останува само да се затегне одблеската орев на надворешната нишка на вратата фитинг.

Обрни внимание! За разлика од повеќето други видови докинг, за да се демонтира дел од гасоводот, не е неопходно целосно да се расклопат. Целиот процес на склопување / расклопување се изведува со само еден орев.

Тавровски врска

Зглобовите на Т-цевките може да бидат или под прав агол или под аголен агол, неопходно е кога треба да се вметне уште една цевка во постоечкиот гасовод. Еден пример е цевки во канализациона цевка што одат од станот до столб. Можете да обезбедите вратоврска на два начина - со користење на специјални фитинзи или заварување (ако цевките се метални).

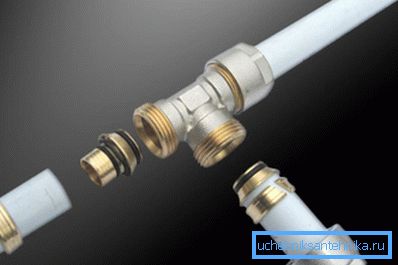

Што се однесува до фитинзи, за ова користиме маици и крстови, овие елементи ви овозможуваат да креирате сложен јазол. Таквата врска со маичка може да се изврши со кој било од опишаните методи. Може да се користи прицврстување на фитинзи, заварување ПП (во случај на полипропиленска цевка), поврзување на сокетот (ако зборуваме за отпадна вода) итн.

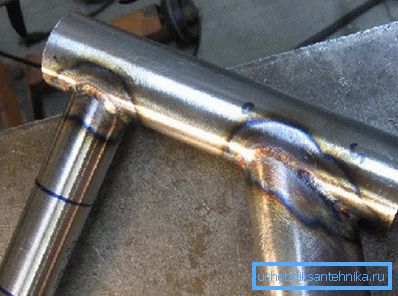

Вметни метални цевки со користење на заварување е ретка и доста тешко за почетник водоводџија. Главниот проблем тука е правилно да го обележите исекот на цевката во која треба да се сруши и на крајот на гасоводот што ќе се придружи.

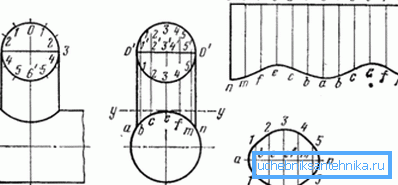

За да го решите овој проблем, можете да користите специјални шаблони, во кои, во зависност од дијаметарот, се прикажани кривите со ознака на контурите на сечењето, можете исто така да користите специјални програми за обележување.

  Обрни внимание! Ако парчињата не се совпаѓаат совршено, тогаш пукнатините ќе мора да се печат со парчиња метал, а тоа негативно ќе влијае на затегнатоста. Затоа, треба да се фокусира вниманието.

Зглоб на брадавиците

Приклучокот на брадавиците на брадавиците припаѓа на класата на монтажни и се состои од вистинско монтирање (конвенционално навојно ракавче и рестриктивно рамо), запечатувачки прстен и навртка за капа.

Редоследот на приклучување на делови од гасоводот на овој начин нешто наликува на американски:

• На монтирање (навој ракав), треба да се стави на запечатување прстен и синус навртка;
• по што фитинката е прицврстена на цевката со навој;
• за да се заврши врската, останува само да се навртува синусната навртка на спојката или крајот на друг нафтовод.

Овој метод често се користи кога треба да го вградите мерниот уред во постоечки систем. Монтажата е погодна затоа што речиси не постојат ограничувања на дијаметарот на елементите што треба да се приклучат, за да се обезбеди затегнатост, доволно е едноставно да го одберете потребниот дијаметар на фитинката за затегнување.

Спојување со фуги

Овој тип на врска може да се смета за еден од наједноставните. Железото поврзување на цевките спаѓа во категоријата заварени одвоени видови докинг на цевководот.

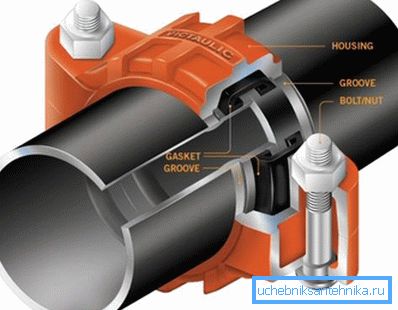

Gruvlok - вообичаениот стегач кој ви овозможува брзо да се комбинирате во целина 2 цевки. Дизајнот на овој елемент е прилично едноставен - пластична кутија внатре во која е гумен печат и завртки од двете страни. Затегнувањето на завртките го создава потребниот притисок, гумената манжетна цврсто се деформира на површината на цевководот, со што се обезбедува затегнатост на зглобот.

Поврзувањето со цевка е најдобра опција од гледна точка на одржување на цевководот. Во секое време, завртките може да се олабават, клипот се отстранува и оштетениот дел од цевката може да се чисти или замени.

Изградбата на некои жлебови е малку комплицирана и има испакнување околу целиот обем. Во гасоводот на одредено растојание од спојницата треба да има жлеб, при приклучување, испакнатоста на жлебот ќе влезе во овој жлеб, обезбедувајќи дополнителна сила на спојување.

На крајот

Не може да се постави гасовод без да се сретне со проблемот на приклучување кон поединечни делови. Ќе треба да избирате помеѓу различни опции, од кои секоја има свои предности и недостатоци. Во статијата е даден краток преглед на популарните методи за докингување на гасоводот.

Почетник водоводџија со помош на оваа информација ќе биде во можност да се утврди најдобра опција за инсталација. Видеото во оваа статија дискутира за некои типови на одвојливи врски.
