Полипропиленски колектор со кранови - производни

При паралелно поврзување на неколку грејни тела или уредување на системот за греење "топол под", задолжително користете колектори. Овие уреди може да се купат во молк продавница или да се направи себе. Во оваа статија, ќе погледнеме како да се соберат водовод колектор со затворање вентили од такви издржлив и прифатлива материјал како полипропилен.

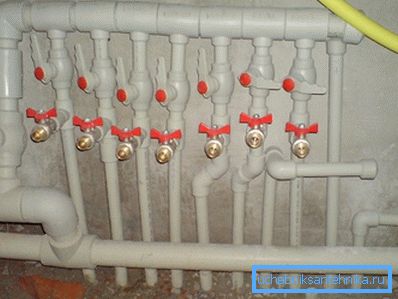

Полипропиленски водоводни цевки со славини

Општи информации

До денес, колектори, кои популарно се нарекуваат чешли, се користат за кумулативно поврзување на голем број грејни и санитарни апарати. Однадвор, овој уред е цилиндричен дел со еден влез и повеќекратни славини. Секоја славина се снабдува со затворачки вентили.

Принципот на работа на овој уред е следен - вода или друга течност се доставува до влезот под притисок. Понатаму, се дистрибуира помеѓу чешмите, кои овозможуваат поврзување на неколку водоводни тела паралелно, или, на пример, неколку контури на системот за подно греење.

Приклучокот за колектор овозможува подеднакво притисок на водата во сите водоводни тела кога се истовремено вклучени. Во случај на употреба на чешли во системите за греење, обезбедено е подеднакво греење на сите уреди за греење (радијатори или контури на топол под).

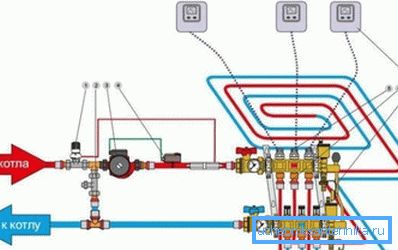

Шема на употреба на колектори во системот за подно греење

Многу е лесно да се собере полипропиленски чешел со свои раце, а се што ви треба е збир на маици и топчести вентили.

Во овој случај, уредот ќе има голем број на предности, како што се:

  • Отпорност на корозија.
  • Затегнатост, бидејќи фитинзите се заваруваат безбедно еден кон друг.
  • Трајност - на полипропиленските ѕидови на приклучоците речиси не се акумулира скалата.
  • Евтина, поради фактот дека цената на полипропиленските цевки и фитинзи не е висока.
  • Сигурност, бидејќи полипропилен е прилично издржлив материјал.
  • Способност да се изврши токму онолку чешми колку што е потребно.
  • Способност да се користи производот и за системот за водоснабдување и за греење.

Поради овие причини, многу експерти претпочитаат метални колектори на уредот, собрани независно од полипропиленските делови.

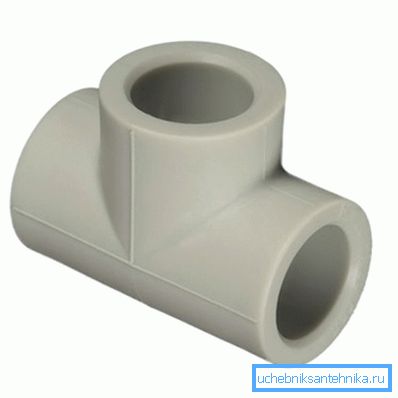

Полипропилен мета

Производство колектор

Материјали

Значи, самостојно да се соберат полипропиленски колектор со затворачки вентили, потребни се следниве материјали:

Полипропиленски цевки 32 милиметри
Цевка приклучок Еден
Спојки За цевки со дијаметар од 32 мм
Tees Исти дијаметри
Топчести вентили Исто така мора да има соодветен дијаметар, бројот на чешмите мора да одговара на бројот на чешмите.

Обрни внимание! Топчести вентили може да се користат само за отворање и затворање на поток. Ако е неопходно да се регулира нејзиниот интензитет, тогаш треба да се користат различни видови вентили.

Дијаметарот на цевките и приклучоците може да има и други параметри. Главната работа е дека тие одговараат на дијаметарот на гасоводот.

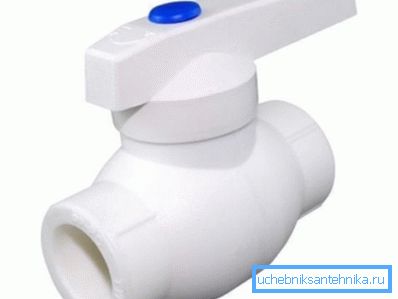

Полипропилен топчест вентил

Собрание

Инструкциите за монтажа на чешел се прилично едноставни, главната работа е да се придржуваме до следниот редослед:

  • Прво на сите поврзување на маиците. Секоја маичка служи како чешма.
  • Потоа, на едната страна од уредот се поставува приклучок и е поставен агол од друга страна. на 90 степени (ако снабдувањето со вода ќе биде на дното).
  • Откако ќе се состави колектор без кранови, потребно е да се инсталира затворен вентил за секој излез. За да го направите ова, мала парче цевка е заварена на секоја мета, на која се залева полипропилен топчест вентил.

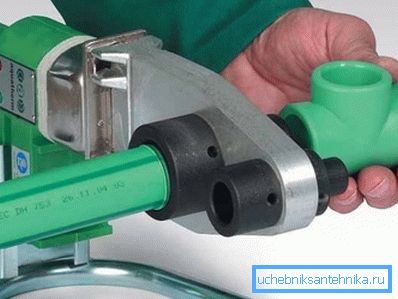

Во полипропиленските делови за фотографии

За да ги поврзете сите делови заедно, потребна ви е специјална машина за заварување (лемење).

Следново е редоследот на фитинг врски со користење на овој уред:

  • Првиот чекор е да се загрее рачката за лемење на работната температура. Подготвеноста на инструментот ќе биде сигнализирана со зелена LED.
  • Бидејќи фитинзите се меѓусебно поврзани со цевни сегменти, додека машината за заварување се вжештува, потребно е да се исчисти дел од цевката што ќе се заварува до фитингот. Ова е направено со помош на специјална алатка која се става на врвот на цевката и се врти.
Чистење на цевки
  • Откако рачката за лемење ќе ја достигне работната температура, ставете го фитинката и цевката во млазниците на алатот и чекајте додека пластичната површина се топи. Во комплет со рачка за лемење, постои табела која го прикажува времето на топење за делови од различни дијаметри.
  • По истекот на времето определено во табелата, потребно е да се отстранат деловите кои треба да се приклучат од млазниците и да се придружат заедно. Во оваа позиција, тие треба да се одржат до зацврстување, обидувајќи се да не се движат или да се свртат.
  • После тоа, цевката поврзана со фитинг мора да биде отсечена, оставајќи го врвот, за заварување на друга фитинг кон неа.

Совет! За да добиете рака, треба да вежбате на белешки од цевки и спојки, бидејќи неправилно лемење може да го уништи целиот колектор.

Со овој принцип, сите детали се меѓусебно поврзани. Ако колекторот со топчести вентили ќе се користи за системот за греење, тогаш треба да извршите друг таков уред за враќање.

Заклучок

Во многу случаи, колекторот е неопходен елемент на изгледот. Како што дознавме, овој уред од полипропилен е во моќта на секој домашен занаетчија кој знае како да ракува со лежиште за пластични цевки. Во исто време, квалитетот и карактеристиките на производот нема да бидат инфериорни во однос на брендираните чешли.

Од видеото во оваа статија можете да научите некои дополнителни информации за оваа тема.
