Полиетиленска цевка за вода: регулаторна документација,

20-08-2018
Цевки

Колку се практични цевки од полиетиленски притисок? Кои стандарди го регулираат нивното производство? На кој начин може да го инсталирате водоводот од полиетиленски цевки - со свои раце и со индустриска опрема? Да се ​​обидеме да одговориме на овие прашања.

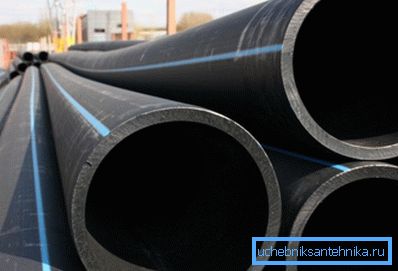

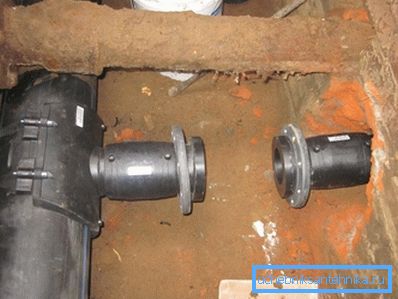

Полиетилен брзо ги заменува традиционалните материјали за поставување на цевки за вода.

Прво познаник

Што знаеме за полиетилен? Тоа е најевтина и најраспространета пластика во светот, произведена од полимеризација на етиленскиот гас. Отпорен на киселини, алкалии и ниски температури, лесно пренесува значителни механички оптоварувања и силни влијанија поради вискозноста и амортизацијата.

Забелешка: еластичноста на полимерот се одржува на ниски температури, така што цевките за вода од полиетилен може да толерираат замрзнување на вода во нив без уништување. Цевката се протега, и по одмрзнувањето се враќа во неговата оригинална големина.

Во зависност од условите на полимеризација, се разликува полиетилен со низок (PND), среден (PSD) и висок (LDPE) притисок:

Означување Услови на полимеризација Механичка сила
LDPE 200-260С, 150-300 МПа +
DED 100-120С, 3-4 МПа ++
HDPE 120-150С, 0,1-2 МПа +++

Од механичките својства на пластика зависи од јачината на полимерната цевка произведена од неа. Најмногу трајни производи од HDPE.

Тоа PND се користи за поставување на електрична мрежа.

Работната температура на цевките е ограничена на 40 - 60 ° C: на повисоки температури, полимерот почнува да омекнува.

Регулаторна документација

Барањата за квалитетот на цевките се утврдени во ГОСТ 18599-2001. Да потенцираме некои точки кои имаат практична вредност во нивниот избор и работа.

Главните оперативни параметри на цевката се:

  • Номинален дијаметар. Може да има вредности од 10 до 1200 mm.
  • Номинална дебелина на ѕидот. Неговата вредност варира од 2 до 59,3 мм.
  • MOP - максимален номинален притисок. Измерен во мегапаскали. За да се претворат во повеќе вообичаени kgf / cm2, доволно е да мултиплицирате MOP за 10.2.
  • SDR - стандарден димензионален однос, односот на надворешниот дијаметар до дебелина на ѕидот. Колку е помал SDR, толку е поголем пресметаниот работен притисок.
SDR се пресметува како однос на дијаметарот до дебелината на ѕидот.
  • Г-ѓа - т.н. долгорочна сила на материјалот, мерена во мегапаскали. Овој параметар со малку нејасен опис секогаш се прикажува во името на цевката.

Како да ги прочитате ознаките предвидени со стандардот?

Тие вклучуваат:

  1. Индикација за јачината на материјалот. ПЕ 32 значи полиетилен со MRS = 3,2 MPa, PE 63 - со MRS 6,3 MPa, итн.
  2. SDR опција.
  3. Номинален дијаметар и дебелина на ѕидот.
  4. Цел цевка (пиење или технички).
  5. Референца за ГОСТ 18599-2001.

На пример, под името PE 100 SDR 11 - 32 x 3 за пиење ГОСТ 18599-2001 се крие полиетиленска цевка од 32 мм со ѕид од 3 мм, изработен од материјал со MRS = 10 MPa за потребите за пиење.

Покрај тоа:

  • Бојата на цевката е црна (алтернативно, црна со сини ленти) или сина боја.

Сепак: 32 производи направени од ЈП мора да бидат исклучиво црни.

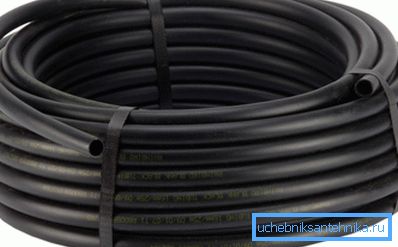

Цевка PE 32 во заливот.
  • Со дијаметар до 180 mm цевките може да се набават во калеми, на калеми и во директни должини. Со поголем дијаметар - само во правилни делови.
  • Производите мора да имаат мазни површини - надворешни и внатрешни. Дозволено е само мала брановидност.

Собрание

Како да се соберат водовод од полиетиленски цевки, испорачани во прав? Методите за поврзување зависат главно од дијаметарот и дебелината на ѕидот.

Ѕидови над 4 мм

Еве, заварувањето е главен метод за инсталација. За да се стопи краевите на цевките, се користи рамен електричен грејач (огледало) со преклопен слој; центрирање и последователно стегање на цевките се обезбедени со рачен, механички или (со голем дијаметар) хидрауличен уред.

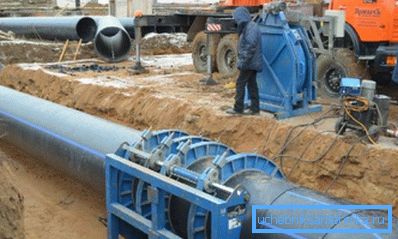

Фотографијата го фаќа процесот на заварување на задникот.

Стегата на стегање е 1,5 кг / см2; времето на загревање и фиксација се определува со дебелината на ѕидот на цевководот:

Ѕид, мм Греење, с Излезот на грејното огледало на луменот, s Крај на компресија, сек Ладење на притисок, сек
4.5 45 5 5 6
7 70 6 6 10
12 120 8 8 16
19 190 10 11 24
26 260 12 14 32

И покрај ниската топлинска спроводливост на полимерот, таа не обезбедува целосна заштита од замрзнување при низок проток на вода преку цевководот. Надворешните цевки за водовод од полиетиленски цевки секогаш се поставени под нивото на замрзнување на почвата; Според тоа, проценката за поставување на цевката за вода од полиетиленските цевки, ќе биде ниска, вклучува земјени работи, а во зимно време - исто така и одмрзнување на горниот слој на почвата.

Необично е што штрафовите за заварување често се користат за реконструкција на стари челични и леано железни линии, и не секогаш овие работи бараат ископ.

Начините на повлекување на полиетиленска цевка во старото водоснабдување може да се припишат на две главни категории:

  1. Поминете низ старата цевка со помал дијаметар. Помалата грубост на полиетилен во споредба со металите компензира за намалениот клиренс; сепак, депозитите на ѕидовите на старите цевки може да го направат проблемот проблематичен. Дури и покрај прелиминарното механичко чистење: понекогаш групата не е во состојба да се справи со трајни слоеви на вар и 'рѓа.

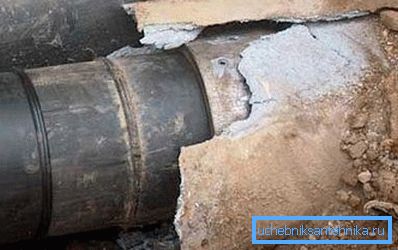

Новата цевка се влече внатре во старата.
  1. Поминете цевка од истиот дијаметар со претходно уништување на стариот гасовод. Во овој случај, хидрауличниот калибратор прелиминарно се влече низ старата цевка со кабел, кој циклично го зголемува и го намалува надворешниот дијаметар, ја уништува старата линија и ги притиска своите фрагменти во почвата.

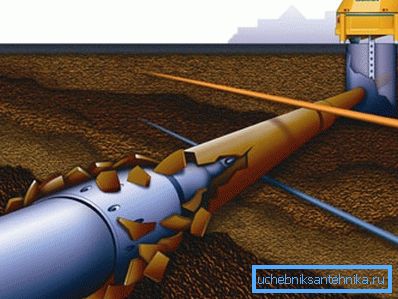

Калибраторот ја уништува старата цевка и ги притиснува своите остатоци во почвата.

Ѕидови помали од 4 мм

Со мала дебелина на ѕидовите, склопувањето на водоводот од полиетиленски цевки може да се врши со помош на електрично заварени или компресори.

  • Во првиот случај, приклучоците се поставени на краевите на цевките, по што на нивните контактни приклучоци се примени напон од 12 волти. Загревањето на спиралниот грејач вграден во фитингот предизвикува сигурно да се спои со цевката.

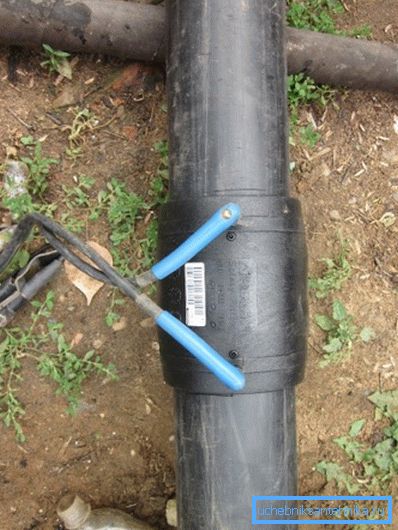

За да се добие заварен зглоб, доволно е краткорочно напојување на терминалите.
  • Компресиското монтирање ја зацврстува цевката со гумен O-прстен при затегнување на навртката. Овој метод на поврзување не бара употреба на било која алатка освен ножици за сечење цевки. Наједноставните упатства можат да помогнат да се избегне истекување за време на монтажата: бидете внимателни кога го поставувате гумениот запечатувачки прстен и избегнувајте минување низ жлебот меѓу цевката и телото на фитинг.

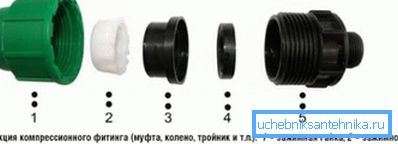

Дизајнот на фитингот за компресија.

Заклучок

Се надеваме дека успеавме да одговориме на сите прашања од интерес за читателот. Како и секогаш, ќе бидат понудени дополнителни тематски информации од видеото во оваа статија. Успеси!
