Ние инсталираме цевки за пропилен: принципи на работа

09-02-2018
Цевки

На почетокот на XXI век, благодарение на бројни технички и технолошки предности станаа многу популарни пропиленови цевки за греење, како и ладна и топла вода. Индустријата произведува неколку видови на такви материјали, кои главно се разликуваат во нивната способност да ја издржат една или друга температура на водата во постојан режим.

Подолу ќе ги разбереме овие разлики, ги научиме правилата за уредување и ќе видиме и тематска демонстрација на видеото во оваа статија.

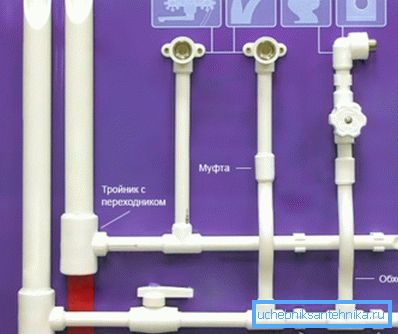

Инсталација на пропиленски цевки за водоснабдување

Полипропилен водовод и греење

Забелешка Треба да се напомене дека таканаречените цевки од пропилен се направени од полипропилен и често се наведуваат во документацијата со помош на руската кратенка PP или англискиот PPR.

Сорти на материјал

Тип на цевки Цел Максимална температура во континуиран режим Номинален притисок (atm / MPa)
PN10 Студена вода 20 ° C (кратко 45 ° C) 10.2 / 1.0
PN16 Студена вода 40 ° C (кратко 65 ° C) 16.3 / 1.6
PN20 Ладна и топла вода, греење 80 ° C (кратко 100 ° C) 20.4 / 2.0
PN25 Ладна и топла вода, греење 95 ° C (краткорочни 150 ° C) 25.5 / 2.5

Кратки технички карактеристики на пропиленските цевки

ППР различна боја
  • Прво на сите, треба да се запомни дека цевките за пропилен можат да бидат од различни делови, во опсег од 20 mm до 125 mm - оваа бројка, соодветно, влијае на внатрешниот дијаметар, така што тие секогаш може да бидат избрани во зависност од потребата за проодност. Покрај тоа, производите се дистрибуираат според температурниот режим, како што може да се види од табелата погоре, а главниот ограничувачки фактор овде не е толку дебелината на ѕидовите како зајакнувачки слој од алуминиумска фолија или фиберглас.

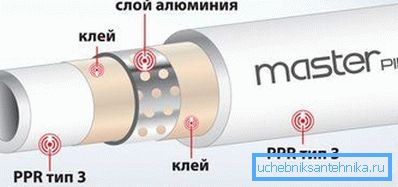

PPR RN25 - Алуминиумска фолија зајакнување
  • Ѕидот на пропилен може да биде цврст, но може да се засили, само втората опција може да се изврши на различни начини. Тоа е, фолија може да биде во средината на слојот, како што обично е случај со RN20, но може да биде поблиску до површината, како што е направено со RN. Во овој случај, разликата не е само можна температура и притисок, туку и малопродажната цена на производот - RN25 секогаш вреди повеќе.

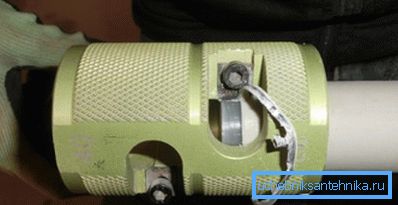

Чистење на PPR RN25 бричење
  • Како по правило, RN25 е нешто подебел од RN10, RN16 и RN20 и кога крајот на PPR влегува во топла млазница на електричното лемење, алуминиумската фолија е изложена - неговиот дијаметар се совпаѓа со внатрешниот дијаметар на млазницата. Но, при докинг, инструкцијата бара адхезија да биде со хомогени материјали, односно со ПП, затоа фолијата мора да се исчисти, а со нож малку е тешко да се направи. За таков отстранување на цевки се користи специјален брич со потребниот дијаметар, кој го отстранува и горниот слој на полипропилен и алуминиумска фолија, по што можете да започнете со заварување.

Заварување со полипропилен

Забелешка Во голема мера, сами одлучувате што да го користите за системот за водоснабдување - пропилен или метал-пластични цевки - нивните технички карактеристики се исти. Сепак, ламинатот базиран на метал има значајна слаба точка - тоа се метални фитинзи за цевки, кои, како и секој метал, имаат многу помал оперативен ресурс од било кој од полимерите.

Рачка за лемење Eral ER-01 (LUX)

Прво на сите, ви е потребна рачка за лемење за работа, а ако во вашиот стан (куќата) вршете водовод или греење со сопствени раце, тогаш моќта на алатот не е важен за вас - дури и најслабиот уред ќе се загрее до 300 ° C, а вие ќе треба само 270 -280 ° С.

Постојат три вида на лейнинг железо - xiphoid, како на горната фотографија, молотициформна и спирална - за првите два типа, се користат двојни млазници, а за прачка - непарен, но ова воопшто не влијае на процесот на заварување.

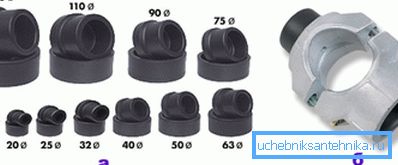

Прскалки: а) парни простории; б) непарен

ППР заварување совети се направени од алуминиумски легури (ако не се земе во предвид златото и среброто, тогаш AL може да се нарече најмногу топлина-проводен метал на Земјата), но тие исто така може да се обложени со тефлон. Со таков слој, пропиленските цевки и фитинзи не се прицврстуваат на топол метал, затоа процесот на заварување е полесен, а бројот на непријатни мириси е значително намален.

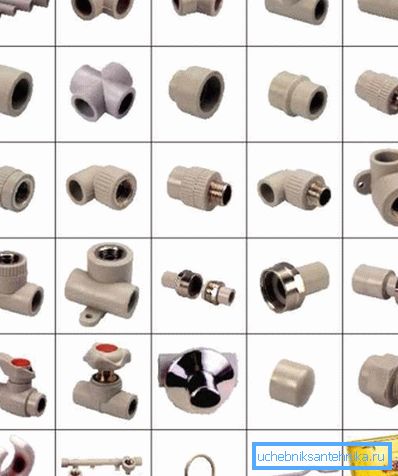

PPR фитинзи и вентили

Докинг се случува со користење на фитинзи, кои се спојки, агли од 32?, 45? и 90?, маици, редукции, контури (кратки лачни цевки за компензирање на раскрсниците), намалувања и приклучоци.

Исто така има и навојни фитинзи (за префрлување на метал) и топчести вентили изработени од ПП, кои се многу попрофитабилни од месинг и, исто така, силуминизирани, бидејќи работниот век на полипропилен не се споредува со метал - тоа е за неколку нарачки поголеми.

Цевка дел (мм) Длабочина на заварување (мм) Време за греење Време на ладење (и)
20 Од 14 до 17 5-6 2-3
25 15 до 19 6-7 3-4
32 16 до 22 8-9 4-5
40 Од 18 до 24 12-13 5-6
50 Од 20 до 27 18-19 6-7
63 24 до 30 24-25 7-8
75 26 до 32 30-31 8-9
90 29 до 35 40-41 9-10

Табела на параметри за полипропиленско заварување

Со цел цевките за пропилен да бидат сигурно меѓусебно поврзани, многу е важно, во текот на работата на лемење, да ги набљудуваат параметрите наведени во горната табела. На пример, за најчест пресек од 20 mm, цевката треба да се вклопи 14-17 mm во фитингот, држете го за 5-6 секунди во жешка млазница и по 2-3 минути за приклучување.

Ако крајот оди подлабоко во фитинг, тоа ќе се израмни, и тоа не само што може да ја намали пропустливоста, туку и да создаде глувче, односно да го извади целиот гасовод од редот (во долниот дел, фрагментот број 4 покажува дел од правилното лемење).

Фрагменти на заварување

За да ги заварите цевките од пропилен, треба да го загреете рачката за лемење со поставување на температурата на термостатот до 280 ° C (претпоставувајќи дека собната температура не е пониска од собната температура) и вметнете ја цевката и вметнете ја во топла млазница. Откако крајот ќе ја достигне посакуваната длабочина, држете го PPR во топла млазница за времето одредено во табелата и ненадејно ослободете го. Потоа поврзете ги двата фрагмента и повторно одржувајте го даденото време.

Лемете подобро во блокови

За олеснување на инсталацијата, жици најдобро се прават во блокови, на пример, ја собирате површината со ладна вода, од бојлерот до веднаш спуштајќи се во тоалетот, водомер, машина за перење и мијалник. Оваа опција е многу полесна отколку за заварување на патеката еден фрагмент на ѕид.

Заклучок

Пред заварување, треба да обрнете внимание на цевките за пропилен и фитинзите се суви и обезмастените - ако е потребно, избришете ги. Сите прицврстувања се прицврстени на метални држачи или пластични клипови, но исто така можете да ги утешите цевките во претходно направените жлебови, а потоа да гипс.
