Можни големини на метално-пластични цевки и нивните

03-02-2018
Цевки

Метални цевки се користат во водовод. Со нивна помош се поставуваат водовод, греење и канализација. Таа користи производи со различни дијаметри, опсегот на кој ќе разговараме во овој напис.

Различни дијаметри на метални цевки

Општи одредби

За почеток, да ја разгледаме структурата на предметните производи и нивните карактеристични карактеристики.

Структура

Метална цевка од 20 мм во секција

Структурата на предметниот производ е едноставна:

  1. Внатрешен полимер слој во контакт со течноста.
  2. Лесен слој.
  3. Алуминиум, давајќи му на цевката потребната ригидност и сила.
  4. Повторно лепило слој.
  5. Надворешен полимерски слој кој го штити алуминиум од контакт со надворешната средина.

Ваквата структура гарантира неколку важни предности, со што цевки од метал-пластични цевки се толку популарни при инсталирање на инженерски системи на приватни куќи и апартмани.

Основаност

Размислете за карактеристиките на металните цевки:

  • Отпорност на корозивни процеси. Она што е важно за производите кои постојано се во допир со вода.
  • Висока преносливост поради мазноста на внатрешниот слој.

Совет: во случај на поврзување на пластични делови со метал, пожелно е да се инсталираат специјални филтри во заедничката област. Ова ќе го избегне 'рѓа и други остатоци од стариот дел од нафтоводот до новиот.

  • Прифатливи цврсти својства, многу подобри од оние кои имаат конвенционални полипропиленски или полиетиленски модели.
  • Отпорност на високи температури, овозможувајќи слободна употреба на пластични цевки во системот за греење. На пример, полиетилените модели категорично не се погодни за вакви цели поради нискиот температурен праг.

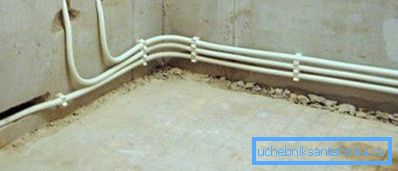

Фотографија на металопластичен гасовод на системот за греење
  • Достапна цена. Дури и делумната употреба на пластика во процесот на производство може значително да ги намали трошоците за производите.
  • Мала тежина. Ви овозможува да ги ограничите едноставните прилози и да не вршите дополнително оптоварување врз основа на објектот.
  • Еколошка чистота. Во согласност со сите потребни санитарни стандарди.
  • Лесен за користење сам-сам-себе. За спроведување на сечење на метално-пластични цевки и за поставување на нивните зглобови, не е неопходно да се поседуваат посебни вештини.

Совет: за изградба на метална цевка се препорачува да се користи посебен алат - притискање на копчето. Со тоа, процесот ќе биде многу полесен и побрз.

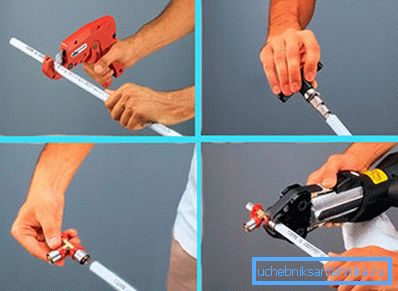

Графички инструкции за вршење на врската со притискање на копчето
  • Долг работен век, нумерирани децении, кои се предмет на усогласеност со сите правила на работа.

Димензии

Дијаметарот на производите што се разгледуваат се доста разновидни, како и кај системите за водоснабдување, најчесто се користат примероци со големина од 15 до 50 mm, но за канализација, од 32 до 150 mm. Но, обележувањето на пластични цевки обично се врши во инчи, па да погледнаме во оваа необична мерка на должина.

Совет: При изборот на цевки се препорачува да се земе предвид внатрешниот дијаметар, кој се означува со две букви "DU" - "номинален дијаметар". Надворешноста може да биде многу измамен поради разликите во дебелината на ѕидовите.

Инч

Да бидам прецизен, тогаш 1 инч = 25,4 милиметри. Во пракса, следната врска е вистинита во цевките:

Инч Милиметри
? 15
? 20
1 25
1? 32
1? 40
2 50
3 80
4 100
6 150

Затоа, не бидете изненадени кога водоводџија или продавач во специјализирана продавница ќе го опише дијаметарот како една секунда или три четвртини. Едноставно преведете ја големината во метричкиот систем, и полесно ќе се движите.

За поврзување на делови од различна големина, се користи посебен калибратор.

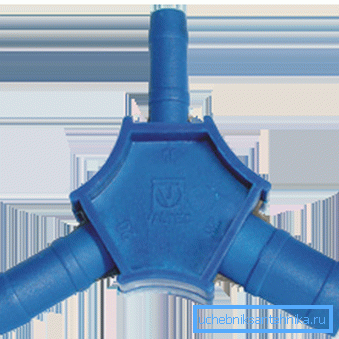

Полимерни мерачи за метални цевки

Технички параметри за различни дијаметри

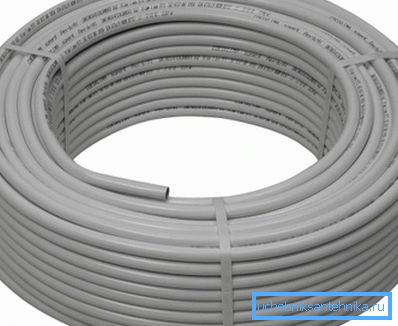

Метална цевка MP 16x2 mm 1 m валани во калем

Промената во пресек влијае на параметрите на производите на различни начини:

Параметар Значења
Дел, см 1.6 2 2.6 3.2 4
Дали, видете 1.2 1.6 2 2.6 3.3
Формирање на ширина на слој, cm 0.2 0.2 0.3 0.3 0.35
Маса намалување на должина од 100 см кг 0.115 0.17 0.3 0.37 0.43
Волумен од еден метар, л 0.113 0.20 0.314 0.531 0.855
Дозволено греење под притисок од 10 бари, заСо Од 0 до 95
Дозволено греење под притисок од 25 бари, заСо Од 0 до 25
Лимит на температура заСо 135
Ограничување на издржливиот притисок за време на максимално греење, бар 10
Деструктивен притисок за време на загревање до дваесет степени Целзиусови, бар 94 87 88 76 67
Индекс на мазност 0.069
Коефициент на топлинска изолација, W / m? K 0.431
Индикација на силата на индикаторот, N / 10 mm 71
Индикатор на силата на алуминиумско заварување, N / mm2 58
Нема деформација кога се загрева до 20 заC за шеесет минути, MPa 5.7 5.09 5.42 5.11 4.83
Нема деформација кога се загрева до 95 заC за шеесет минути, MPa 3.29 3.02 3.17 3.02 2.94
Нема деформација кога се загрева до 95 заЦ за сто часа, МПА 2.92 2.68 2.82 2.69 2.61
Нема деформација кога се загрева до 95 заC за илјада часа, MPa 2.56 2.35 2.51 2.43 2.3
Отпорност на попречно прекинување, N 2870 3040 3250 3420 3560
Трајност во однос на усогласеноста со сите оперативни стандарди, години Половина век
Најмалиот радиус на виткање со оружје, cm 8 10 11 16 55
Најмалиот радиус на виткање со употреба на специјална опрема, см 4.5 6 9.5 12.5 18
Металната цевка 32 мм ќе трае до педесет години

Како што можете да видите, многу карактеристики остануваат вообичаени за секоја големина, а некои радикално се менуваат. На пример, работниот век, јачината на слојот на слоевите и коефициентот на топлинска спроводливост се исти за тенки примероци, како и за подебелите.

Но, радиусот на свиткување и отпорноста на деформации веќе се значително различни за различни делови: 16 милиметри метална пластична цевка може да ги издржи најголемите товари.

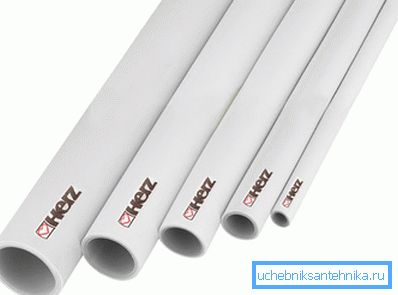

Техничките карактеристики на метална пластична цевка од 16 mm поседуваат најдобри силни показатели

Заклучок

Цевки од алуминиум и полимер комбинираат многу позитивни аспекти на метални и пластични производи, ги елиминираат нивните недостатоци. Поради тоа, тие се широко користени во уредувањето на разни цевководи, што, пак, бара разновидни дијаметри.

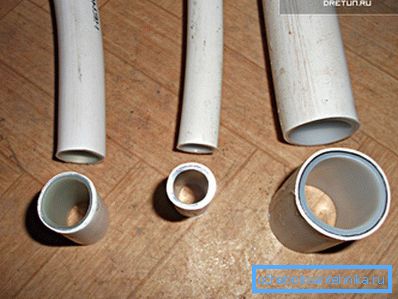

Примероци со различни дијаметри

Димензиите на деловите се мерат во инчи и обично варираат од една секунда до шест. Оваа разлика, исто така, има ефект врз техничките карактеристики на производите, коишто ги опишавме во детали погоре. Видеото во оваа статија ќе ви даде дополнителни информации директно поврзани со разгледаните материјали.
