Модификација, означување и димензии на цевки од полипропилен

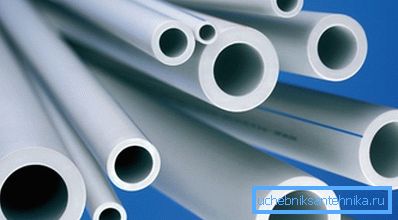

Со текот на времето, постепено, но сигурно, системите за водоснабдување и греење од метал се пренесуваат во полимери. Вреди да се одбележи дека големини на цевки од полипропилен се пресметуваат во милиметри, а не во инчи, како што беше направено претходно (може да се пресмета во било која единица, но документацијата е создадена во метричкиот систем).

Ние споменавме PPR за добра причина, бидејќи ќе зборуваме за тоа, односно за модификација, етикетирање и димензии кои се користат за транспорт на течности со различни температури. Ако сте заинтересирани, подетални информации се подолу. И покрај тоа, ќе видите видео во оваа статија што јасно ќе ја демонстрира нашата тема.

PPR

Обележување на цевки од полипропилен

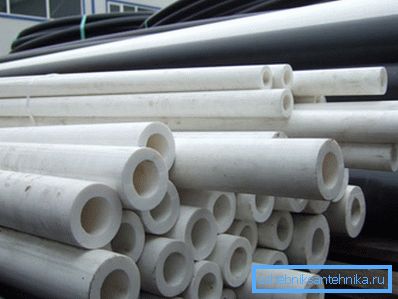

• Најпопуларните производи од овој тип се означени со PPR, како што може да се види на погоре фотографијата, и сето тоа се должи на многу високата отпорност на топлина - таквите производи се користат за топла и ладна вода, како и системи за греење. Што и да беше, во секој случај, првите букви од кратенката ќе бидат ПП. Но, може да се сретнете со PPH или PP-1, што значи дека производите се направени од хомополимер (производ од прва генерација за ладна вода). Исто така, можете да ги најдете симболите на БПБ, што укажува на можноста за аплицирање за топла вода и греење.
• PN симболите покажуваат номинален притисок во бар. На пример, ако PPR е полипропилен, цевка е 110 mm и други дијаметри се означени како PN20, тогаш неговиот работен притисок е 20 бари, што е 2 MPa или 20.4 kg / cm². Меѓу сите симболика во овој случај, постојат четири категории - PN10, PN16, PN20 и PN25. И првите две се направени со униформа ѕид, а последните две во средината или поблиску до површината имаат зајакнувачки слој, кој е направен од фиберглас или алуминиумска фолија.

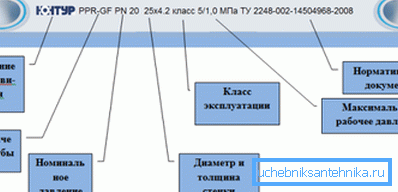

• Освен основните податоци, означувањето исто така укажува на помошни, како на пример името на производителот, класата, надворешниот дијаметар и дебелината на ѕидот, нормативниот документ на овој производ.

Забелешка Треба да се каже дека PN10 и PN19 се произведуваат без зајакнувачки слој, кој не служи за зголемување на отпорноста на внатрешниот притисок, туку за заштита од деформација на PPR кога се загрева.

Геометриски параметри

График на големина за полипропиленски цевки PN10, PN20 и PN25

Обрнете внимание на масата и ќе видите како се менуваат геометриските параметри во зависност од номиналниот притисок со истиот надворешен дел.

На пример, полипропиленска цевка од 20 mm, тука:

• PN10 ќе има внатрешен дијаметар од 16,2 mm, ѕид - 1,9 mm;
• PN20 - внатрешен дијаметар 13,2 mm, ѕид - 3,4 mm;
• PN25 - внатрешен дијаметар 13.2, ѕид - 4.0 mm, но тука надворешниот напречен пресек се зголемува малку - во овој случај се покажува дека е 21.2 mm.

Слично на тоа, геометриските пропорции на другите делови менуваат, на пример, цевки од полипропилен 32 mm:

• PN10 ќе има внатрешен дијаметар од 26,0 мм, ѕид од 3,0 мм;
• PN20 - внатрешен дијаметар од 21,2 mm, ѕид - 5,4 mm;
• PN25 внатрешен дијаметар од 21,2 mm, ѕид - 6,0 mm.

И повторно, PN25 ќе биде малку подебел од условен дел - веќе нема да биде 32 mm, но 33.2 mm.

Забелешка Со оглед на фактот дека зајакнувачкиот слој на алуминиумска фолија не е во средината на ѕидот, туку поблиску до површината, а делот PN25 малку го надминува условот, пред да се заваруваат производите со спојката, инструкцијата бара чистење на лемењето од врвниот слој PPR и фолија. Да се ​​спроведе таква постапка со нож ќе биде исклучително тешко, така што во вакви случаи користете специјален брич со одреден дијаметар.

Длабочината и времето на лемење, во зависност од големината

Како што разбирате, при инсталирање на PPR полипропилен - цевка од 50 mm, 32 mm или со други параметри, мора да се заварени за приклучување преку фитинзи. Но, одреден дел од производот подразбира одредена длабочина на слетување на својот крај во фитинг.

Исто така, времето на задржување на делови за време на заварувањето и после тоа за време на замрзнување зависи од делот. Можете да ја одредите длабочината на производот што се вклопува во фитинг и времето на одржување со помош на горната маса.

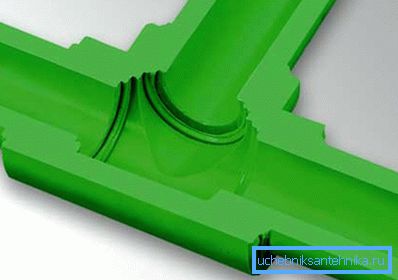

Параметрите за заварување се исклучително важни за секоја големина, затоа што ако PPR е полипропилен - цевка од 16 mm од номиналниот внатрешен дијаметар се вметнува во фитингот повеќе отколку што се очекуваше, а потоа поради изедначување на ѕидовите, пропустливоста ќе се намали или преодот ќе биде блокиран воопшто. Ако ова се случи во мета или четверике, тогаш крајот едноставно ќе го блокира нормалниот излез, кој исто така се заканува да ја намали проѕирноста или застојот.

Апликација

Во прилог на нашата вообичаена употреба на цевки од полипропилен за системи за водоснабдување и греење, кои честопати многу домашни мајстори ги соберат своите раце, тие се користат и за отворени канализациски системи и за вентилација на простории.

На пример, за канализациски канали користете PPR со дијаметар од 40 mm до 110 mm, со типична должина од 5 m. приклучокот се прави тука користејќи спојки со гумени заптивки, а самиот производ може да биде или мазен ѕид или брановиден.

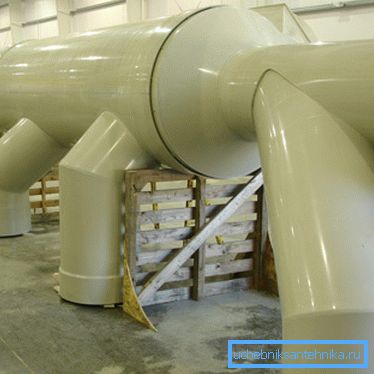

За вентилациони канали, како и во горната слика, тие ги користат истите дијаметри како за надворешна отпадна вода, но само тука конфигурацијата на профилот може да биде не само кружна, туку и овална, квадратна или правоаголна. Главниот услов за вентилација канали не е зголемена сила и низок капацитет за пренос на топлина, но мала тежина.

Заклучок

При изборот на цевки од полипропилен, сигурно нема да го платите последното внимание на цената на материјалот. Во овој случај, треба да се има предвид дека цената не е само големината и номиналниот притисок на ѕидовите, туку и на брендот. Производителите на производители на брендови секогаш ги продаваат своите производи поскапи, иако во квалитетот тие не можат да бидат инфериорни (па дури и да ги претекнат) целосно непознати почетници производители.
