Класификацијата на челичните цевки укажува на нивната намена

28-09-2018
Цевки

Челични цевки се користат во домашната и индустриската конструкција. Тие служат како елементи на отворени и затворени системи кои пренесуваат различни течности и гасови. Нанесете ги и како делови од метал.

Во секојдневниот живот, тие обично се користат за греење и за водоснабдување. Во исто време обележувањето на челичните цевки ќе го поттикне нивното назначување.

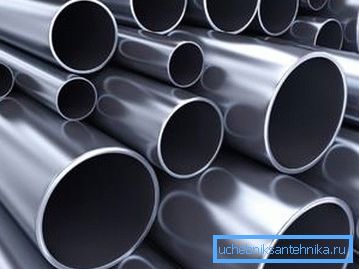

За успешно користење на овој производ, неопходно е да се проучуваат неговите класи и типови.

Поделба на производот

Постојат шест класи на производи опишани со следниве својства:

  • видот на материјалот, неговата хомогеност;
  • метод на производство;
  • форма на пресек;
  • дестинација

Класа Цел
Јас Гасоводи, транспорт на неактивни течности, сува супстанции и гасови, изградба на потпорници и кабелски мрежи
II Системи за масло за нафта, гас, вода и гориво
III Особено силни производи за мрежи со висока температура и притисок
IV Куќиште и вежба цевки
V Машини за нафта, јарболи и мост кранови
VI Најтрајните производи се користат како цилиндри на клипови, пумпи, лежишта, елементи на резервоари со висок притисок.

Видови на челични цевки според ГОСТ

  1. Номенклатурата на челични цевки во согласност со државните стандарди бр. 3262 и бр. 10705/80 е наменета за монтирање на водоводни и гасоводи, системи за греење и индустриско греење и создавање челични рамки.
  2. Аналози според државниот стандард №20295 / 85 се користат за уредување на магистрални цевководи за гас, масло, јакнење на почвата и јами.

Оценки од челик

Во прилог на специфичен ГОСТ, изборот на производи треба да го земе предвид квалитетот на челикот од кој се произведуваат производите.

Тоа може да биде:

  • St-1;
  • St-2;
  • St-3;
  • St-4;
  • St-5;
  • St-6;
  • Член 7.

Загарантирани квалитети на челик се поделени во 3 категории:

  • Писмо А значи механички квалитети на материјалот;
  • Буквата Б е нејзиниот хемиски состав;
  • Писмото B укажува на односот на механичките компоненти на производот со неговите хемиски карактеристики.

Степен А секогаш одговара на типовите челици наведени погоре. Упатството забележува дека, ако производот е направен од таканаречен "врел" челик, тој дополнително се индексира со буквите KP, ако од "полу-quiescent" аналог - PS. Кога нема таков обележје, металот припаѓа на "тивок" тип.

Сорти на производи во големина и метод на производство

Стандардни големини на челични цевки според нивниот дијаметар:

  • капиларни аналози - 0,3 / 4,8 мм;
  • производи со мал дијаметар - 5/102 милиметри;
  • производи со просечен пресек - 102/426 милиметри;
  • цевките со голем дијаметар имаат повеќе од 426 мм.

Делнична форма и дебелина на ѕидот

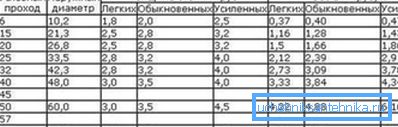

Спецификации на производот за дебелина на ѕидот.

Дебелината на ѕидовите на цевките се дели на:

  • особено тенки ѕидови;
  • тенкостен;
  • нормално;
  • дебели ѕидови;
  • особено дебели ѕидови.

Тенки аналози имаат дебелина од 1 мм, најгусти производи - 19 мм.

Обрни внимание! Според ГОСТ, таквата дебелина на ѕидот на челичната цевка се чини дека е мала. Сепак, таквите аналози можат да издржат внатрешни и надворешни товари од 20/50 тони.

Постојат две класи на прецизни машински производи.

  1. Првокласни производи ги скратуваат краевите и ги отстрануваат бурите.
  2. Втората класа е намалена.
На фотографијата опсегот на цевки на профилот.

Обликот на профилот на профилот за производи од челик е поделен на две категории.

  1. Цевките со облик (профил) служат како елементи на метални конструкции. Тие можат да бидат правоаголни, квадратни, овални, ромбоидни, ребрести, сегментални, запушливи, тројно, хексагонални, октаедрични итн.
  2. Кружните аналози се дизајнирани за транспорт на различни супстанции.

      Начин на производство

Според методот на производство на метални цевки се поделени на два вида.

  1. Произведени со различни методи на заварување: гас-електричен; печка (задник); електрично заварување со отпор.
  2. Во случај на беспрекорен метод, произведени се пресувани или валани (деформирани) топли и ладни аналози.

Карактеристики кои влијаат врз цевките за квалитет на потрошувачите

  1. Внатрешната грубост на челичните цевки води кон раст на депозитите и корозивните производи на нивните ѕидови. Ова ја намалува пропусната моќ.

Коефициентот на грубоста на челичните цевки може да биде различен. Тоа зависи од начинот на нивното производство и состојба. Подолу е прикажана табела во врска со ова прашање.

Цевка / состојба Грубост, во мм Грубост, во инчи
Нов беспрекорен 0 /, 02/0 /, 1 0.0008 / 0.004
Нови надолжни електрични површини 0,05 / 0,1 0,002 / 0,004
Нов поцинкуван 0.15 0,006
Прочистен употребен 0.15 / 0.2 0,006 / 0,008
Малку 'рѓосан 0.1 / 0.4 0,004 / 0,016
Многу рѓосан 0.4 / 3 0.016 / 0.12
Некои депозити 1 / 1.5 0.04 / 0.06
Многу депозити 1,5 / 4 0.06 / 0.16
Обложен со битуменска мастика 0.05 0,002
  1. Кога ќе инсталирате сопствени челични мрежи, треба да ја земете предвид промената на должината на цевката поради термичка експанзија поради температурните разлики. Коефициентот на линеарно издолжување на челик е 0.0120 mm / m • K. Следствено, цевката од него ќе се прошири кога температурата се менува за 50 ° до 6 мм.

Обрни внимание! Линеарно издолжување на метални производи е 20 пати помалку од оној на пластични аналози. Ваквата ниска вредност на параметарот е нивната важна предност.

  1. Коефициентот на топлинска спроводливост на челичните цевки е доста висок - 74 W / m • К. Овој имот е идеален за греење мрежи и топла вода. За ладна вода е лошо, затоа што цевките почнуваат да "пот", се навлажни и 'рѓа.

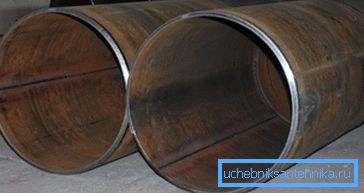

Заварени колеги се помалку издржливи од цврсти.
  1. Со иста дебелина на ѕидот, лесните производи се посилни од заварени колеги, бидејќи зглобот е слаб простор.
  2. Нивната продуктивност зависи од големината на внатрешниот дијаметар на производите.
  3. Дебелината на ѕидот влијае на цврстината на цевката и неговата отпорност на висок притисок.
  4. Надворешната обвивка исто така игра важна улога. Ако црна челична цевка е галванизирана, таа речиси не 'рѓа. Цената на хромирани колеги е висока, но покрај нивната зголемена отпорност кон корозија, тие исто така изгледаат многу естетски.

Заклучок

Ако сте добро обучен во означувањето и класификацијата на челичните цевки, лесно можете да ја добиете токму сортата што е потребна.

Видеото во оваа статија ќе продолжи со својата тема.
