Каков дијаметар на цевката да се избере за греење: опис на
Кога ќе потрошите загревање во стан или приватна куќа, покрај материјалот на употребените цевки, треба да се земат предвид и димензиите на нивните делови. Тие ја одредуваат количеството на течност што треба да се пренесе за одредена единица време, што значително влијае на перформансите на целата структура. Ќе разговараме понатаму како да го пронајдеме овој индикатор.
Односот меѓу напречниот пресек на гасоводот и капацитетот на притисокот во него
За почеток, вреди да се отфрли митот дека подебели цевката, толку поинтензивно е движењето на течноста за ладење во него. Со прекумерно зголемување на дијаметарот, притисокот во системот може да падне до тој степен што греењето во куќата нема да стане целосно. За да се спречи ова, прочитајте ја следнава табела, во која се наведени параметрите на течноста за ладење за најчестите типови тубуларни производи:
| Погледнете ја цевката | Потрошувачка, м3/ ч | Брзина, m / s | Загуба на главата, m / 100 m |
| Челик нов 133? 5 | 60 | 1.4 | 3.6 |
| Челик стар 133? 5 | 60 | 1.4 | 6.84 |
| PE 100 110 × 6,6 (SDR 17) | 60 | 2.26 | 4.1 |
| ЈП 80 110? 8.1 (СДР 13.6) | 60 | 2.41 | 4.8 |
| Нов челик 245? 6 | 400 | 2.6 | 4.3 |
| Челични стари 245-6 | 400 | 2.6 | 7 |
| PE 100 225 × 13,4 (SDR 17) | 400 | 3.6 | 4 |
| ЈП 80 225-16,6 (СДР 13,6) | 400 | 3.85 | 4.8 |
| Челик нов 630? 10 | 3000 | 2.85 | 1.33 |
| Челични стари 630-10 | 3000 | 2.85 | 1.98 |
| PE 100 560? 33,2 (SDR 17) | 3000 | 4.35 | 1.96 |
| ЈП 80 560? 41.2 (СДР 13.6) | 3000 | 4.65 | 2.3 |
| Челик нов 820? 12 | 4.000 | 2.23 | 0.6 |
| Челични стари 820? 12 | 4.000 | 2.23 | 0.87 |
| PE 100 800-4.4 (SDR 17) | 4.000 | 2.85 | 0.59 |
| PE 80 800 ± 58,8 (SDR 13.6) | 4.000 | 3 | 0,69 |
Функции за избор
Како да изберете дијаметар на цевка за греење? Ајде да го разгледаме почетокот со нивниот опис.
Опис

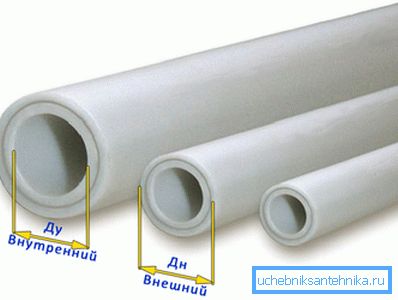

Изборот на дијаметарот на цевките за загревање се определува со следните карактеристики:
- Растојанието помеѓу внатрешните ѕидови - внатрешниот дијаметар на цевката. Ова е најважниот индикатор кој ја покажува пропусната моќ на идниот дизајн.
- Растојанието помеѓу надворешните ѕидови - надворешниот дијаметар. Се класифицира во:
| Класа | Параметар, cm |
| Мали | 0.5-10.2 |
| Просечно | 10.2-40.6 |
| Големо | 40.6 или повеќе |
- Условна помине. Вредноста на сегментот е заокружена и се претвора во инчни единици.
Разликата помеѓу надворешниот и внатрешниот дијаметар е дебелина на ѕидот на производот, што влијае на пренос на топлина на цевководот.
Помалку или повеќе
По пресметките, вредностите може да потрае до одреден опсег, во која насока е подобро да се отстапува: на поголем или помал?
Експертите веруваат дека е рационално да се користи мал дел од неколку причини:
- Во гасоводот има помала количина на течноста за ладење што треба да се загрева. Така, трошокот за работа на системот за греење е намален.
- Полесно да се направи инсталацијата себе.
- Пониски трошоци за тенки цевки самите во споредба со подебели примероци.
Совет: не треба конкретно да ги потценувате резултатите од пресметките, бидејќи тоа значително ќе ја намали ефикасноста на системот за греење и ќе го направи многу бучно.
Треба да се има на ум дека идеалната брзина е интервал помеѓу 0,3 и 0,7 м / с.
Вршење пресметки
Со цел да се разбере суштината на процесот, размислете го на примерот за изнаоѓање на оптимален напречен пресек за грејни цевки лоцирани во просторија од 20 m2.
Наставата е како што следува:
- Прво, го наоѓаме показателот за потребниот пренос на топлина. Ако ѕидовите имаат изолација, а таваните не надминуваат три метри, тогаш за секои десет квадратни метри, потребна е 1 kW топлинска енергија. Замените на нашата верзија и добијте 2 kW.
- Потоа додадовме неопходна резерва од дваесет проценти, што на крајот ни дава 2,4 kW.
Совет: Се препорачува да користите калкулатор кога правите онлајн пресметки. Таквата програма може значително да ја поедностави задачата и да ги избегне типичните грешки.
- Доколку има прозорци во просторијата, додадете ист број на батерии со капацитет од најмалку 1,2 kW. Обично тие се поставуваат директно под прозорецот.
Важно: вредноста на моќта може да потрае повеќе, но во никој случај помалку, бидејќи вашиот систем нема да се справи со својата задача.
- Во табелата со внатрешни дијаметри, ја наоѓаме добиената вредност на моќност од 2400 W. Таму гледаме дека цевките со дијаметар од осум милиметар се погодни за даден систем за греење. Брзината на течноста ќе биде еднаква на 0,6 m / s, проток - 105 kg / h и точната топлинска енергија - 2453 вати.
Исто така, дозволено е користење на цевки со дијаметар од десетина милиметри, тогаш брзината на течноста за ладење ќе се намали на 0,4 m / s, протокот ќе се зголеми на 110 kg / h, а капацитетот ќе се зголеми на 2555 W.
Заклучок

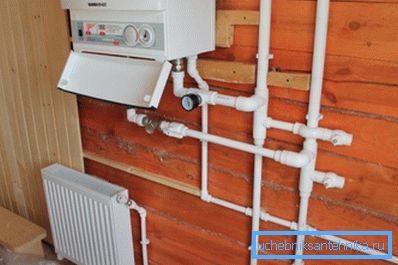

Изборот на дијаметарот на цевката за греење е многу важна задача, а изведбата на целиот систем зависи од точноста на оваа фаза. Премногу широки производи можат целосно да ги прекинат вршењето на нивните функции, а премногу тенки ќе работат неефикасно и бучно (види ја и написот Надворешен дијаметар на цевките - се што треба да знаете за димензиите).
Затоа, потребно е да се земат предвид сите детали кога се прават пресметки и да се прават избори за да се постигне максималниот ефект. Во статијата ги изнесеме сите информации што се потребни за ова.
На презентираното видео можете да се запознаете со дополнителните материјали кои имаат директно влијание врз разгледуваната тема. Бидете внимателни кога правите пресметки!
