Како се заваруваат пропиленските цевки

19-10-2018
Цевки

Водоводот во вашата куќа или стан обично бара лепење на пропиленски цевки со свои раце, освен ако, се разбира, не се врши водовод или греење со пластични или челични цевки. Постојат неколку видови на машини за заварување за PP, но можете да користите било кој од нив, без оглед на неговата моќ, облик и цена.

Можете лесно да научите како да го направите тоа сами, како што ќе ви кажам подолу, и исто така да прикажете визуелни информации за видеото во оваа статија.

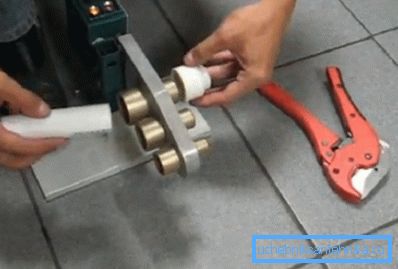

ППР лемење

Што е потребно за лепење на PPR

Забелешка Англиски кратенка PPR и руско-ПП назначени полипропиленски цевки од било која големина. Во статијата ќе ги користиме следните ознаки.

Алат за заварување

Цевки за лемење пропилен Eral ER-01 (LUX)
  • Алатот како Eral ER-01 (LUX) се користи за заварување на PPR и фитинзи со вкупен дијаметар од 16 mm до 75 mm - за поголеми цевки, потребни се поголеми млазници, затоа е потребна помоќна единица. Во овој случај имаме електрично лепено железо од типот xiphodial со две 750 W единици, така што ќе добиеме вкупно 1500 W - постои можност за автономна работа на секој од грејните елементи. Термостатот ви овозможува да ја поставите температурата на 300 ° C, што е доволно за поврзување со водовод и греење.
CANDAN SM-04
  • Машината за заварување CANDAN SM-04 овозможува употреба на млазници од дијаметар од 16 mm до 125 mm, со што се покриваат целата палета полипропиленски цевки кои се користат за нивно лепење со фитинзи. Исто така, тука се инсталирани два автономни топлински грејачи, но веќе 1000W, па затоа, на излезот што го имаме 2000W - единицата се справува со задачите на индустриско ниво - температурниот опсег е од 50 ° C до 350 ° C. Со уредот се испорачуваат само три спарени дизни - 50 mm, 63 mm и 75 mm - остатокот треба да се купи ако е потребно.
STURM TW-7218
  • Цилиндричниот апарат STURM TW-7218 се разликува од слични xiphoid инструменти во својата форма и прилози - во овој случај, лепењето полипропиленски цевки се изведува со непарентни приклучоци, но принципот не се менува. Моќта STURM TW-7218 е 1880W, а максималната положба на копчето на термостатот - 300 ° C. Комплетот содржи три млазници од 20 мм, 25 мм и 32 мм, шестоаголен клуч и шрафцигер.

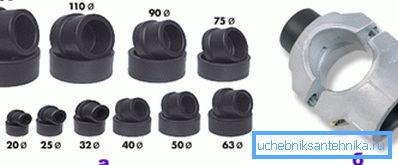

Млазници: а) парни соби, б) непарен
  • И покрај фактот дека лепење на железо за пропиленски цевки обично е завршено со само три или пет млазници, секогаш можете да ги купите, со оглед на потребата на едно време или на друго. Ваквите уреди се направени од алуминиумска легура, што им овозможува брзо загревање (алуминиум во топлинска спроводливост зазема 3-то место по злато и сребро). Но, некои модификации имаат тефлонски слој - ова речиси целосно го елиминира лепењето на ПП на металот, па затоа го олеснува процесот на работа.

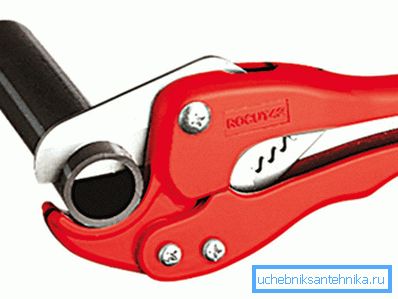

ППР ножици
  • За сечење полипропилен и метални пластични цевки се користат специјални ножици.. Квалитетот на таквата алатка, како по правило, зависи од фиксацијата на сечилата во однос на едни со други, така што тие не треба да имаат реакција, а потоа и сечењето ќе биде мазно. Често оваа алатка доаѓа со уредот, но висококвалитетните ножици најдобро се купуваат одделно.

Заварување работа

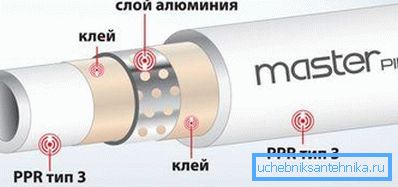

ПП RN25 со алуминиумска фолија

Пред да започнете со заварување, треба да откриете која цевка е пред вас - RN10, RN16, RN20 или RN25 - начинот на лемење ќе зависи од него. Факт е дека PPR RN10 и RN16 имаат цврст ѕид, но RN20 и RN25 се засилени со алуминиумска фолија или фиберглас. Само тука на RN20, армирачката фолија се наоѓа во средината на ѕидот, а во RN25 - поблиску до основата.

Чистење на PPR бришачот

Алуминиумската фолија блиску до врвот се меша со лемењето, бидејќи кога влегува во млазницата, алуминиумскиот слој е изложен и излегува дека ќе мора да се држи заедно со фитинг, но ова го намалува квалитетот на адхезијата и, според тоа, самата врска.

Затоа, за RN25, се користи тресење, со расчистување на крајот (горниот слој на ПП и фолија) како на горната слика. Но, таквите цевки се дизајнирани за постојана температура од 95 ° C и скок до 150 ° C, па затоа се користат исклучително ретко (главно - за централно греење), покрај тоа, тие имаат прилично висока цена.

Фитинги и чешми од ПП

Приклучоци од полипропилен се користат за докинг, што може да биде:

  • директно (спојување);
  • аголна (32?, 45? и 90?);
  • намалување (премин од еден дијаметар на друг);
  • навој (за да оди на метал);
  • маици и тубуси.

Покрај тоа, се произведуваат полипропиленски кранови, во кои оперативниот ресурс е многу повисок од металот, па затоа е подобро да ги користите на главната линија. Фиксирањето на таквиот гасовод се врши со пластични или метални држачи и клипови.

Забелешка За заварување, сите работни ставки (PPR и фитинг) мора да бидат суви и без маснотии. Може да се приклучат само идентични секции.

Табелата на длабочината на потопување на цевката во фитинг и времето на нивно загревање / ладење:

Цевка дел (мм) Длабочина на заварување (мм) Време за греење Време на ладење (и)
20 Од 14 до 17 5-6 2-3
25 15 до 19 6-7 3-4
32 16 до 22 8-9 4-5
40 Од 18 до 24 12-13 5-6
50 Од 20 до 27 18-19 6-7
63 24 до 30 24-25 7-8
75 26 до 32 30-31 8-9
90 29 до 35 40-41 9-10
Фази на заварување

Лемењето се изведува во неколку фази, како што може да се види во горната слика на фрагментите - фитингот и крајот на цевката се прво загреваат, потоа се истовремено ослободени од млазницата и во третата фаза се спојуваат едни со други.

И тука е важно да обрнете внимание на табелата лоцирана погоре - таму ќе видите на која оддалеченост треба да ги возите цевките до фитинг, колку да ги загреете во млазницата на рачката за лемење и колку да се излади (држи) по докинг. Ако правиш се што е правилно, тогаш како резултат треба да добиеш сооднос, како што е прикажано во делот (фрагмент од фотографијата №4).

Овие параметри се исклучително важни, бидејќи ако цевката премногу длабоко се вклопи во фитинг, нејзиниот крај ќе се потпира на поделбата и ќе се израмни, намалувајќи ја пропустливоста или, генерално, ќе предизвика блокирање. За да не се помешаат, пред загревање на ПП, означете со молив или маркер на саканото растојание и вежбајте со него.

Заклучок

Треба да се напомене дека инсталацијата на цевковод од полипропилен е многу полесно да се произведе во блокови, а не еден елемент во исто време - да заварите одреден фрагмент одделно од патот, а потоа да се приклучите кон заедничка контура. Ако, кога работите на прво место, ја имате инструкцијата што сте ја добиле погоре, тогаш треба да поминете низ сè без никаква виша сила и врските ќе бидат со висок квалитет (видете го и написот Поврзувачки цевки: цевководи и челични конструкции).

Успеси!
