Како се врши сечење на цевките: принцип на имплементација
За цевководи за разни намени, материјалите треба да се прилагодат и во денешно време можат да се користат разни методи на фрагментација, на пример, ласерско сечење на цевките како еден од најпрецизните типови машински делови. Постојат и други методи, чија основа може да се нарече бесплодно сечење, односно тоа значи дека не се користат факели како што се горилници или горилници, што значително ја зголемува точноста на вклопувањето.
Ќе зборуваме за такви единици и како да ги користиме подолу, како и да ви обезбедиме тематска демонстрација на видеото во оваа статија.
Фракција на цевки
Забелешка Наједноставната алатка за сечење на сопствените раце дома може да се нарече ножовка за метал. Но, таквата алатка може да ги намали профилите само со мал пресек, и покрај тоа, со помош на платно е многу тешко да се одржи рамна линија долж целиот периметар, па затоа нема да го разгледаме овој метод.
Видови на опрема

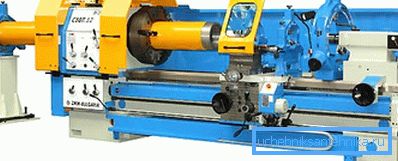

- Ваквата опрема за сечење цевки, како машина во горната фотографија, може да предизвика пресвртна обработка на цевки, колони и разни делови од цевководот, што е исклучително неопходно во геолошките истражувања, индустријата за масло, гас и руда, во машинското инженерство. Оваа машина е избрана земајќи ги предвид следните параметри: пресекот на дупките на вретеното; растојанието помеѓу два центри; максимален дел од делот за обработка; присуство или отсуство на полуавтоматска машина за провирање; стабилноста на креветот.

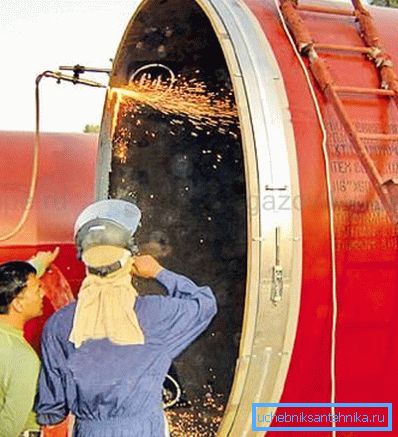

- Машината за ленти за сечење цевки "MONARCH BAND MACHINE" се користи кога цевководот е веќе во ровот или има недостиг на слободен простор за време на обработката. Вреди да се одбележи дека нерѓосувачката лента трае само 153 mm, што е речиси занемарливо за голем пресек. Кога завршува со таква опрема, дијаметарот е возможен од 159 mm до 1529 mm, а освен тоа, машината може да зафати и од силно деформиран крај на цевката.

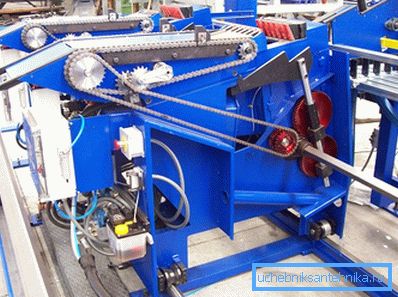

- Таквите станици се користат за заготовки од црно и нерѓосувачки челик, а тука се врши и сечење на обликувана цевка од мал и голем дијаметар на кружен, квадрат и правоаголен пресек, кој се нанесува за пила со автоматска станица.. Покрај тоа, автоматската линија е опремена со станица за растоварување, која може да акумулира готови фрагменти.
| Дијаметар | мм | 10-100 |
| Пресек на квадрат и правоаголен профил | мм | 1010; 6585/1510; 10060 |
| Дебелина на ѕидот | мм | 1-5 |
| Должина | мм | 4000-8000 |
| Исечете должина | мм | 340-8000 |
| Возете (мотор) моќ за една глава на пила | kw | 3.3 |
| Диск дијаметар | мм | 270-350 |
Автоматска линија за сечење на дискови

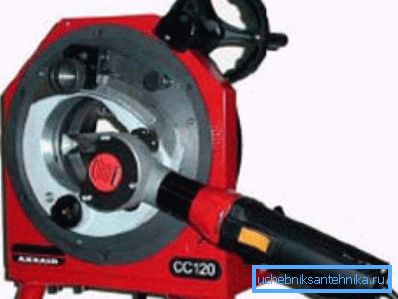

- Axxair CC121fs има способност за перпендикуларно сечење без бруси, максимално отстапување од 0,25 mm, и благодарение на стегачот, може да се избегне деформација дури и кога се сече тенкоѕидните цевки. Ваквите механизми се доста компактни и имаат мала тежина, што им овозможува да се користат не само во работилницата, туку и на градилиштето. Серијата CC е опремена со рачно тркало со ротационен систем кој го олеснува процесот на сечење, а исто така се дополнува со орбитално заварување.
- А алатка за сечење на цевки како FIN&FICEP е дизајниран за фрагментација по големина, сечење на разни форми, како и за chamfering.
| Модел, серија | ФБ |
| ЦПУ оска (парчиња) | 6 |
| Можен дијаметар (mm) | 060-01420 |
| Дебелина на ѕидот: воздушна плазма (mm) | 5-25 |
| Дебелина на ѕидот: гас (мм) | 5-10 |
| Можна должина (mm) | 800-12000 |
| Максимална тежина (кг) | 6000 |
| Можни агли на пресек | 20? -160? |
| Уред за прицврстување | 5 зграби |
| Фасета под агол | 30? -150? |
| Држач за електронски клип | 1 сет |
| Надолжно движење (Y оска): вредност на удар максимум точност на позиционирање на брзината на позиционирање | 12.000 mm 10.000 mm / min 0.3 mm |
| Поместување напред и назад (X оска): вредност на мозочен удар макс Позиција на позиционирање на позиционирање | 600 mm 1500 mm / min 0.2 mm |
| Поместување нагоре и надолу (Z1 оска): вредност на мозочен удар максимална точност за позиционирање на брзината на позиционирање | 560 mm 1500 mm / min 0.2 mm |
| Ротација на цевката (оска?): Точност на позиционирање на ротација на ротација | Не ограничувајќи се на 0-8 вртежи во минута 0,2 ° |
| Радијален мозочен удар на факелот (оска? 1): точност за позиционирање на навалување на аголот на навалување | ± 45 ° 0-18 вртежи / мин 0,2 ° |
| Наклон на факелот за фасела (оска? 2): брзина на наклонот на наклонот | ± 60 ° 0-18 вртежи / мин 0,2 ° |
| Екран на допир во боја | 1 сет |
| Факел за гас за сечење | 1 сет |
| Модул за поддршка на цевките | 6 парчиња |
Техничка спецификација FIN&FICEP
Шкаф
Објаснување. Во горната слика, вредноста: а е аголот на отстранување; P задебелени букви; г - длабочина на сечење или нога; w - задебелена ширина; H е вкупната дебелина.
Постојат само три начини за зацврстување на работното парче - тоа е Х-облик, Ј-облик и J-облик методи, кои исто така можат да бидат етикетирани V, K, Y, соодветно - инструкцијата дозволува (видете го и статијата Литературни цевки за канализација: предности и разни техники за инсталација).
Фаќањето се изведува на два начина - механички и топлински, а главната улога во изборот на методот не е цената, туку конечниот резултат. Затоа, најпогодниот метод може да се нарече механичка обработка, бидејќи во овој случај процесот на преработка не е засегнат од хемиските и физичките својства на материјалот.
И покрај фактот што механичкиот метод е подолготраен, постои голема предност - целосно отсуство на зона за топлинско влијание, иако термичката обработка е многу поевтина и може да се направи со свои раце.
Заклучок
Како што ви е познато, бесплодно сечење на цевки, како и нивната обработка (chamfering) е многу поскапо, но квалитетот на обработка постојано се зголемува. Се разбира, ако инсталирате обичен водовод или греење, тогаш високата точност е бескорисна, но во индустриското производство е од огромно значење (види и статијата цевки од канализациски цевки: нивните типови и 4 основни оперативни правила).
