Како се пресметува јачината на цевката и другите важни

При инсталирањето на цевките за домаќинство, пресметката не се врши, бидејќи стандардните цевки се користат за овие цели, чија сила е сосема доволна да издржи притисок на вода, гас и сл. Но, градењето на индустриски цевководи без специфична пресметка е опасно во повеќето случаи, бидејќи тоа може да доведе до брз неуспех на системот и други непријатни последици.

Во оваа статија ќе ги разгледаме основите за пресметување на јачината на цевката, како и некои други параметри што треба да ги знаете пред да изградите структура.

Сила пресметка

Морам да кажам дека пресметката на јачината на цевката е потребна не само за да се осигура дека линијата е сигурна. Ова исто така ќе го избегне прекумерното трошење, бидејќи прекумерната сила ќе доведе до повисоки трошоци за изградба. Затоа, дизајнот не е помалку важна фаза на изградба на гасоводот отколку неговата инсталација.

Значи, оваа пресметка вклучува дефинирање на неколку основни параметри:

• Внатрешен дијаметар на цевката во зависност од протокот на транспортираната течност;
• Внатрешен дијаметар во зависност од хидрауличниот отпор;
• Дебелина на ѕидот.

Секој параметар е определен од одредени формули, кои ќе ги испитаме подолу.

Пресметка на внатрешниот дијаметар

Определете го оптималниот внатрешен дијаметар на цевката при даден проток на течност во цевководот и неговиот проток може да се направи со рацете со формулата - D = 4Q3600v? Y m, каде што:

• Q - проток на флуид, мерено во mg / h.
• v - стапката на проток на течност во цевководот, измерена во m / s.
• y е специфичната тежина на течноста со дадените параметри, мерена во kg / m3. Оваа вредност се зема во референтните книги.

Брзината на движење на различни течности и гасови се одредува со пресметки, а исто така се потврдува и со практични експерименти. Затоа, во пресметките можете да ги користите следните податоци:

Од горната формула следува дека дијаметарот на пресекот на цевководот зависи од брзината на проток на течност. Колку е повисока, толку е помал протокот област, односно, трошоците за изградба на структурата, исто така, ќе биде помал.

Хидраулична отпорност

Кога течноста или гасот се движи низ нафтовод, отпор неопходно произлегува како резултат на триење на производот што се транспортира против ѕидовите на цевките и разните пречки во системот. Овој отпор се нарекува хидрауличен. Колку е поголема протокот и густината на течноста, толку е поголема хидрауличната отпорност.

Дијаметарот на цевководот може да се определи со дадена загуба на притисок.

Инструкциите за изведување на оваа пресметка се следните: - D =? L? P? Y? V2g kgf / cm2, каде што:

• ?p = P1-P2 е одредената или дозволената загуба на притисок помеѓу почетната и крајната точка на цевководот, измерена во kgf / cm2.
• L е должината на трупот.
• ? - коефициентот на хидраулична отпорност може да биде 0,02-0,04.
• g - забрзување на гравитацијата, што е еднакво на 9,81 m / s.

Се разбира, оваа пресметка ни овозможува да ја одредиме загубата на притисок во права цевка. Што се однесува до определувањето на овој индикатор на засилување и фитинзи, се наоѓа со губење на притисок во директно цевка дел од соодветен дијаметар и со еквивалентна должина.

Еквивалентната должина се нарекува директно цевка, чијашто хидрауличка отпорност е еднаква на отпорноста на обликуваниот дел под еднакви други услови.

Дебелина на ѕидот

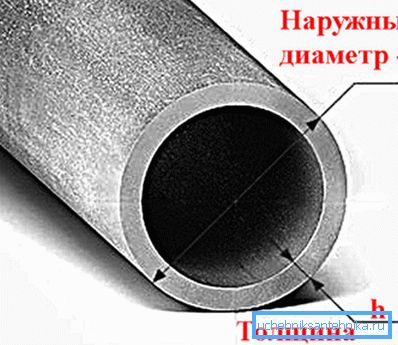

Главниот параметар на цевката, кој влијае на јачината, е дебелината на ѕидот.

Овој индикатор зависи од неколку фактори:

• Внатрешен и надворешен притисок извршен на цевката;
• Дијаметарот на цевководот;
• Материјалот од кој е направена цевката и неговата отпорност на корозија.

Повеќето цевководи се погодени само од внатрешниот притисок. Вакуумските цевководи, како и системите со ковчези наменети за греење на пареа на производи кои лесно се стврднуваат или кристализираат, се предмет на надворешен притисок.

Дебелината на ѕидот на челичните цевки, кои се засегнати од внатрешниот притисок, се одредува со пресметка на јачината и со додавање на дебелината, која е наменета за носење од корозија.

За да го направите ова, користете ја следнава формула - S = Sp-C,

• Sp е пресметаната дебелина, измерена во mm.
• C - зголемување на корозијата. Како по правило, тоа е 2-5 mm (за средно агресивни медиуми).

Пресметаната дебелина на ѕидот може да се добие со следнава формула: Sp = pDn230? Дополнителни? + P mm, каде што:

• p - вишок на внатрешен притисок во цевката, kgf / cm2.
• Дн - надворешен дијаметар на цевководот.
• ?Dop - дозволен притисок при пауза, sgc / mm2. Овој индикатор може да се утврди со референтни книги, во зависност од температурата на транспортираната течност и челик.
• ? - коефициентот на јачина на заварот. Ако цевката е лесна, тогаш коефициентот? = 1. За заварени цевки, оваа бројка може да биде 0,6-0,8, во зависност од видот на заварување и видот на заварување.

Обрни внимание! При инсталирањето на цевководот, како и во случај на негово поправање, невозможно е да се инсталираат одделни случајни делови направени од непроверен или непознат материјал, бидејќи тоа може да доведе до несреќа во системот.

Мора да се каже дека при пресметката на цевководи, вниманието се посветува не само на дебелината на цевките, туку и на самиот материјал. На пример, ако температурата во која системот ќе се управува е помала од 450 степени Целзиусови, а потоа користете цевки од челик од степен 20.

Ако температурата на транспортираниот производ во системот е висока, тогаш изберете челик 12H1MF. Ова овозможува користење на цевководи со потенки ѕидови. Според тоа, трошоците за изградба зависи од дебелината на ѕидовите.

Стабилност на цевката

При пресметување на автопати покрај силата на цевководот, важен параметар е неговата стабилност во надолжната насока.

Оваа пресметка се изведува од состојбата - S? MNcr, каде

• S е надолжната еквивалентна аксијална сила во пресекот на системот.
• m е коефициент на работните услови на системот. Оваа вредност е во референтната литература.
• Ncr - критична надолжна сила при која гасоводот ја губи надолжната стабилност. Оваа вредност мора да се определи според постоечките правила на структурната механика, имајќи ја предвид првичната искривување на системот, присуството на баласт што го поправа гасоводот и карактеристиките на почвата. Во влажни подрачја исто така е неопходно да се земе предвид хидростатскиот ефект на водата.

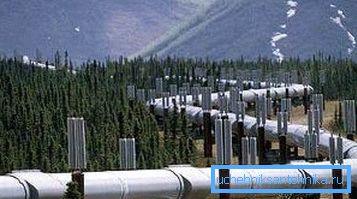

Обрни внимание! Надолжната стабилност треба да се провери за закривени делови во рамнината на кривината на багажникот. На рамни делови, надолжната стабилност на подземните делови треба да се проверува во вертикална рамнина, а радиусот на почетната кривина се претпоставува дека изнесува 5000 m.

Надолжната еквивалентна аксијална сила треба да се определи во зависност од конструктивните оптоварувања и удари, земајќи ги предвид попречните и надолжните движења на главната линија.

Пресметката се изведува според следната формула -

S = 100 [(0,5 -?)? Kc +? E? T] F

• ? - коефициент на линеарно проширување на цевката;
• Е - променлив параметар на еластичност;
• ?t е разликата во дизајнот на температурата;
• ?kc - прстенести напрегања од внатрешниот дизајн на притисок;
• F е пресечна област на цевководот.

Обрни внимание! При определување на стабилноста на надземните патишта, неопходно е да се пресметаат потпорните потпори, заоблени системи, потпирачи за потпирачи за сидро и други структурни елементи за можноста за стрижење и поместување.

Силни класи на челични цевки

Така што по извршувањето на сите потребни пресметки за јачината на цевководот, беше полесно да се изберат соодветни цевки, беа воведени класите на цврстина на цевките. Во овој случај, силата на производите се проценува со јакоста на истегнување на металот.

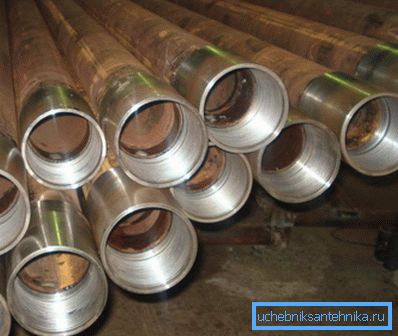

Групата за јачина на цевки е означена со буквата "K" и стандардна вредност во kgf / mm2 од 34 до 65. На пример, гасоводи во средишните појаси, земајќи ја предвид просечната температура на околината од околу 0 степени Целзиусови и работниот притисок на системот од 5.4 MPa , се направени од цевки од класата на сила K52.

Во услови на крајниот север, каде што просечната температура е -20 степени Целзиусови, а работниот притисок во системот е планиран да биде 7,4 MPa, гасоводот се изведува од цевки со јачина од класа K55-K60.

Пресметка на масата на цевката

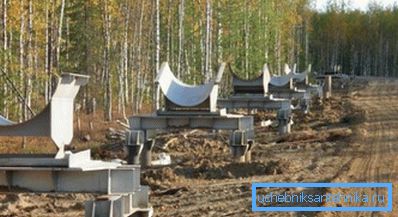

Во повеќето случаи, при пресметувањето на системот, може да биде неопходно да се вреднува масата на цевките, на пример, да се поврзе со носечката носивост или едноставно да се предвидат трошоците за транспорт.

Сепак, за ова нема потреба да се пресмета со математички метод колку тежи еден посебен дел од цевката, бидејќи референтните информации ја содржат точната тежина на течењето метар на различни видови цевки.

Доволно е да се знаат следниве информации:

• Цевки материјал;
• Надворешен дијаметар;
• Дебелина на ѕидот, итн.

Откако ќе се знае тежината на еден течен метар, оваа вредност треба да се помножи со бројот на трчање метри.

Површина

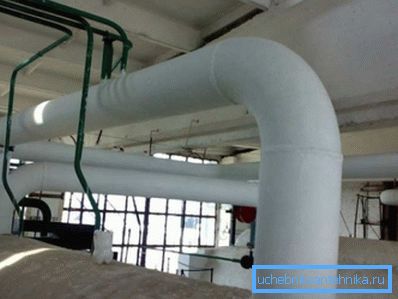

Кога инсталираат различни автопати, можеби ќе треба да бидат изолирани, водоотпорни, насликани, итн. За да го направите ова, треба да ја одредите површината на гасоводот, што ќе ви овозможи да го пресметате количеството на материјал. За да се изврши оваа пресметка, неопходно е да се помножи обемот на надворешниот дел со должината на цевката.

Формулата за одредување на кругот е како што следува - L =? D. Должината на цевката се означува како H.

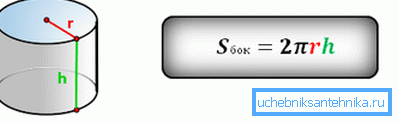

Во овој случај, површината на надворешниот обем на цевката ќе изгледа како што следува - St =? DH m2, каде што:

• St е површината на цевката, која се мери во квадратни метри.
• ? - Бројот на "пи", кој секогаш е еднаков на 3,14;
• D е надворешен дијаметар;
• H - како што е споменато погоре, укажува на должината на цевката во метри.

На пример, има цевка долга 5 метри и дијаметар од 30 cm. Неговата површина е St =? DH = 3.14 * 0.3 * 5 = 4.71 квадратни метри.

Врз основа на горенаведените формули, исто така е можно да се пресмета обемот на цевководот и површината на нејзините внатрешни ѕидови. За да го направите ова, потребно е само да се промени во пресметките вредноста на надворешниот дијаметар од вредноста на внатрешната. Сите овие параметри може да бидат потребни при инсталирање на домашен гасовод.

Заклучок

Ги разгледавме основите за пресметување на цевководи за сила и стабилност. Се разбира, при инсталирањето на индустриските патишта, се врши многу посложена конструкција, која вклучува голем број други активности, така што оваа работа ја вршат исклучиво професионалци. Меѓутоа, кога се гради систем за домаќинство, сите неопходни вредности можат да се научат самостојно.
